Questões de Concurso sobre Associação de Resistores

Durante um teste de eficiência, um laboratório avaliou o consumo energético de um ferro elétrico operando sob uma tensão constante de 220 V, com resistência elétrica ôhmica de 220 Ω. Esse ferro permaneceu ligado durante um minuto, funcionando com eficiência de 100% na conversão de energia elétrica em calor (efeito Joule). Considerando os dados fornecidos e o fato de que o calor gerado foi integralmente transferido para aquecer 0,2 kg de água à temperatura ambiente (25 °C) nas CNTP, é correto afirmar que o valor mais próximo da variação de temperatura da água, se considerarmos o calor específico da água igual a 4.200 J/kg °C, é

Uma fonte de tensão senoidal de valor eficaz 500V, com 250HZ, alimenta um circuito em paralelo constituído por uma resistência de 500Ω e uma indutância de (1000 / π) mH. A corrente eficaz fornecida pela fonte é igual a

Considerando o que determina a norma NBR-5410, referente às instalações de baixa tensão. O diâmetro do eletroduto, onde se possa instalar dois cabos condutores de 300mm², 1000V, onde cada condutor possui diâmetro externo total (incluindo isolação e capa) de 31mm, mede

Em uma instalação elétrica, é necessário fazer o levantamento de materiais. Sobre esse processo, analise as afirmativas:

I. O comprimento total do cabo necessário deve ser medido para evitar falta de material.

II. A quantidade de tomadas, interruptores e lâmpadas deve ser incluída no levantamento.

III. Apenas os disjuntores principais precisam ser considerados no levantamento.

Está(ão) CORRETA(S):

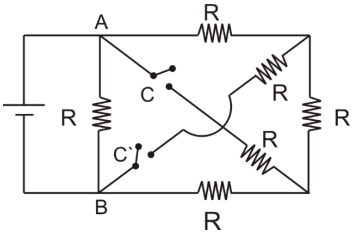

No circuito esquematizado na figura todos os resistores têm a mesma resistência R = 12 Ω. C e C` são duas chaves (interruptores).

A resistência equivalente entre A e B com ambas as chaves fechadas é

A figura a seguir representa as características de tensão – corrente de dois resistores R₁ e R₂.

Para alimentá-los, dispõe-se de um gerador ideal (isto é, de resistência interna desprezível). Eles podem ser ligados ao gerador como ilustram os esquemas a seguir.

Suponha desprezíveis as resistências dos fios de ligação e considere o amperímetro ideal. Quando eles estão ligados como ilustra o esquema (I), o amperímetro indica 6 A. Já quando eles estão ligados, como ilustra o esquema (II), o amperímetro indica

Termômetros de resistência elétrica são amplamente utilizados em vários tipos de aeronaves e seu princípio de funcionamento baseia-se na variação da resistividade elétrica de um elemento resistor acoplado ao componente que se deseja medir a temperatura.

Utilizando um material para o elemento resistor, de coeficiente de temperatura 5∙10^-3 °C^-1, quando a temperatura do componente varia de 20 °C a θ, sua resistência elétrica aumenta, linearmente, para 1,6 do valor inicial.

Desprezando-se os efeitos de dilatação no elemento resistor, a temperatura θ, registrada pelo termômetro, indicada no painel da aeronave, em °F, vale

Em um circuito com resistores em série, a resistência total é de 30 $\Omega$ e a fonte de alimentação fornece 12 V. Qual é a corrente total no circuito?

A maioria das instalações elétricas é de uma voltagem de 110 V ou 220 V, sempre havendo perigos potenciais de acidentes elétricos. Assinale a alternativa correta.

Um condutor com a finalidade de proteção deve ser derivado, sempre que possível, diretamente da malha de terra da instalação. Esse condutor deve:

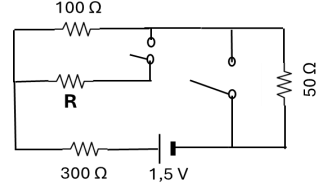

Existem diferentes tipos de circuitos de resistência, cada um com suas características e fórmulas. No circuito apresentado, a leitura do amperímetro é a mesma quando os dois interruptores estão abertos e quando os dois estão fechados.

Para atender às situações do enunciado, o valor de R é

Associe a segunda coluna de acordo com a primeira, que relaciona unidades temáticas para o ensino de Ciências da Natureza com seus respectivos objetivos de aprendizagem e desenvolvimento:

Primeira coluna: unidades temáticas

1.Matéria e Energia

2.Vida e Evolução

3.Terra e Universo

Segunda coluna: objetivos de aprendizagem

(__)Explicar a organização básica das células e seu papel como unidade estrutural e funcional dos seres vivos.

(__)Demonstrar que o ar é uma mistura de gases, identificando sua composição, e discutir fenômenos naturais ou antrópicos que podem alterar essa composição.

(__)Avaliar o papel do equilíbrio termodinâmico para a manutenção da vida na Terra, para o funcionamento de máquinas térmicas e em outras situações cotidianas.

(__)Argumentar sobre a importância da vacinação para a saúde pública, com base em informações sobre a maneira como a vacina atua no organismo e o papel histórico da vacinação para a manutenção da saúde individual e coletiva e para a erradicação de doenças.

(__)Descrever o mecanismo natural do efeito estufa e seu papel fundamental para o desenvolvimento da vida na Terra, discutir as ações humanas responsáveis pelo seu aumento artificial (queima dos combustíveis fósseis, desmatamento, queimadas etc.).

Assinale a alternativa que apresenta a correta associação entre as colunas:

Em casas com chuveiros elétricos, é comum notar que o brilho das lâmpadas incandescentes diminui quando o chuveiro é ligado. A diminuição do brilho acontece devido à

Considere um circuito formado por duas resistências, cada uma com 50 kΩ, que estão associadas em paralelo em um circuito cuja fonte de tensão gera 2,5 mV. Qual a corrente elétrica estabelecida no circuito, quando acionado?

Uma sala deverá ser projetada para abrigar um processo de produção e exigirá 20 lâmpadas de LED com potência de 30 W cada, dois aquecedores elétricos com potência de 1800 W por unidade além de 3 tomadas de uso geral, dimensionadas para fornecer até 200 W individualmente. A tensão de alimentação será de 120 V. Qual é a potência total demandada e a respectiva corrente elétrica consumida?

Uma fonte de tensão contínua alimenta quatro resistências elétricas de quatro ohms cada uma, conectadas em paralelo. A resistência equivalente para este circuito nos terminais da fonte é igual a

Um forno elétrico trifásico de 38kW, com 220V, é constituído de três resistências elétricas ligadas em triângulo. A corrente elétrica que circula em cada resistência é igual a

O professor explicou aos estudantes que numa avicultura familiar, muitas vezes é necessário o aquecimento dos pintinhos, especialmente, na época do frio, pois os pintinhos são sensíveis a variações de temperatura e precisam de uma temperatura ideal para sobreviverem. Há vários tipos de aquecimento, mas uma das alternativas mais tradicionais, inclui o uso de uma lâmpada incandescente, que, contudo, está com um controle de comercialização. O professor explicou ainda que uma lâmpada incandescente de potência 80W, tem luminosidade equivalente a uma lâmpada fluorescente de 20W e a uma LED de 10W. Após esta contextualização, o professor pediu que os estudantes pesquisassem e projetassem quais tipos de lâmpadas poderiam ser utilizadas num aviário familiar, indicando os parâmetros relevantes para a escolha. Dois grupos responderam da seguinte maneira:

Grupo I- As lâmpadas fluorescentes, pois transformam a maior parte da energia elétrica recebida em luminosidade, então para serem utilizadas na avicultura é necessário que se tome cuidados quanto ao excesso de luminosidade produzido. É necessário também estar atento quanto ao espaço que elas devem aquecer, pois elas não produzem tanto calor quanto a lâmpada incandescente.

Grupo II- As lâmpadas de LED, pois transformam a maior parte da energia elétrica recebida em calor, então para serem utilizadas na avicultura é necessário que se tome cuidados quanto ao excesso de calor produzido. É necessário também estar atento quanto ao espaço que elas devem aquecer, pois elas produzem mais calor que a lâmpada incandescente e podem queimar os pintinhos.

A partir das respostas recebidas pelos dois grupos, o professor retomou o assunto e explicou quanto ao significado de:

Uma fonte de tensão é constituída por um gerador de corrente contínua tipo shunt, que possui resistência de campo de 30Ω, resistência de armadura de 0,5Ω e está operando com velocidade de 1800RPM, atendendo uma carga de 60kW, com tensão de 600V. Nessas condições operacionais, a tensão gerada na armadura possui o valor de

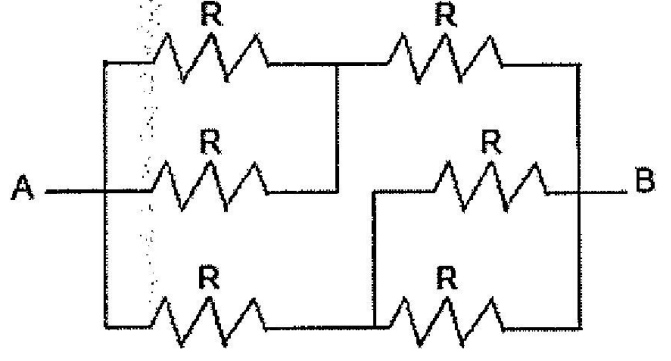

O circuito abaixo representa uma associação de resistores iguais.

Assim, assinale a opção que apresenta a resistência equivalente.
