Questões de Concurso sobre Associação de Resistores

Analise o circuito a seguir.

A corrente elétrica que flui no resistor de 3 kΩ e a diferença de potencial no resistor de 12 kΩ são, respectivamente, iguais a

O circuito apresentado pode ser reduzido a um circuito de uma única malha, bastando substituir as resistências R₁ e R₂ por uma única resistência equivalente e igual a $\frac{2}{3}\Omega$.

Dois resistores R₁e R₂ onde, R₁» R₂ são associados em paralelos. A seguir, um novo circuito é montado e os dois resistores agora são associados em série. Podemos afirmar que as resistências equivalentes destas associações valem, respectivamente:

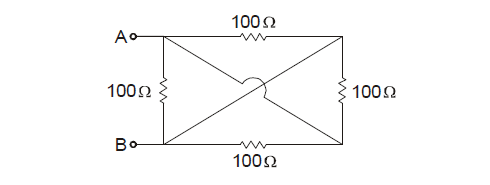

Considere a associação de quatro resistores iguais, de resistência 100 Ω cada, como esquematizada abaixo.

O resistor equivalente à associação entre os pontos A e B tem resistência, em ohms, de

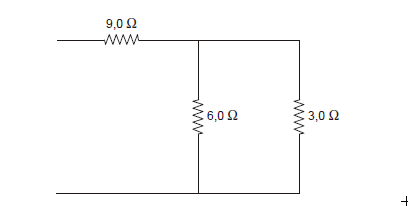

Um trecho de circuito elétrico é constituído por três resistores, como mostra o esquema.

Se o resistor de 9,0 Ω é percorrido por corrente elétrica de intensidade 9,0 A, o resistor de 3,0 Ω é percorrido por corrente de intensidade, em ampères, de

Em um circuito elétrico existe uma ligação "delta" (ou "triângulo") entre elementos condutores ôhmicos cujas resistências valem 25 Ω, 100 Ω e 125 Ω. Para converter em ligação "estrela" (ou "Y"), os resistores, nesta nova ligação, devem ter, respectivamente, os valores de
