Questões de Concurso sobre Associação de Resistores

Acervo pessoal.

Para o circuito representado na figura, determine o valor, em termos de R, da resistência interna da fonte Rs, tal que a potência transferida para o circuito elétrico seja máxima.

Ligados ao polo negativo de uma bateria de 9 volts estão dois resistores de 10 ohms cada um, ligados em série. Entre a outra extremidade da associação de resistores e o polo positivo da bateria é ligado um voltímetro. Qual a leitura dada pelo aparelho?

Uma lanterna funciona com três pilhas de resistência interna igual a 0,5 Ω cada, ligadas em série. Quando posicionadas corretamente, devem acender a lâmpada incandescente de especificações 4,5 W e 4,5 V. Cada pilha na posição correta gera uma f.e.m. (força eletromotriz) de 1,5 V. Uma pessoa, ao trocar as pilhas da lanterna, comete o equívoco de inverter a posição de uma das pilhas. Considere que as pilhas mantêm contato independentemente da posição.

Com esse equívoco, qual é a intensidade de corrente que passa pela lâmpada ao se ligar a lanterna?

A figura representa um circuito elétrico com resistores, cujos valores das resistências estão indicados.

A resistência equivalente entre os terminais A e B é

Considere que o circuito elétrico representado possui três resistores e uma fonte de tensão constante.

Qual o valor, em mW, da potência dissipada em R2?

No circuito a seguir todos os resistores são ideais e cada um com resistência elétrica de 10 ohms. Se entre os pontos a e b for conectada uma fonte de tensão de 110 volts, qual a diferença, em ampères, entre as indicações do amperímetro ideal com a chave Ch fechada e aberta?

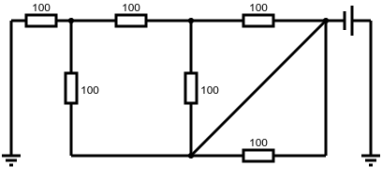

Considere o circuito de resistores e uma fonte DC abaixo, os valores indicados dos resistores estão em ohm, a fonte é de 10V.

Analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) A corrente extraída da fonte é de 62,5 mA.

( ) Há um resistor em curto circuito.

( ) Se ligado por 10s a energia consumida é de 6220 J.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

No circuito esquematizado na figura, o gerador mantém em seus terminais uma diferença de potencial constante sob quaisquer condições e os ramos onde se encontram as chaves têm uma resistência desprezível quando comparadas a R.

Sejam p a potência total consumida pelos resistores com as chaves abertas e p’ a potência total consumida pelos resistores com as chaves fechadas. Assim, p e p’ são tais que

Dispõe-se de 6 resistores idênticos, todos com mesma resistência, e uma fonte de tensão capaz de manter em seus terminais uma diferença de potencial constante sob quaisquer condições. Quando os resistores são ligados à fonte de tensão de modo que todos sejam percorridos por uma corrente elétrica de mesma intensidade, a potência total consumida por eles é P.

Quando, no entanto, os resistores são ligados à fonte de tensão de modo que todos fiquem submetidos à mesma diferença de potencial, a potência total consumida por eles é P’.

A razão $P/P^{\prime }$ é igual a

O valor da resistência equivalente resultante da associação de seis resistores de 6Ω é igual a 36Ω. Pode-se afirmar que esses resistores estão associados em:

A figura mostra um circuito em que um gerador de fem 24 V alimenta um circuito ideal com resistores de 2,0 Ω, 2,0 Ω e 3,0 Ω, e um motor de fcem 6,0 V.

A potência dissipada pelo motor, em W, deve ser de

O circuito a seguir mostra três resistores em paralelo ligados a uma fonte de tensão ideal ε.

No circuito são ligados três amperímetros (A₁, A₂ e A₃). Quando a chave S é fechada, a corrente medida no amperímetro 1 e 3 vale 14 e 8 ampères, respectivamente.

Na associação de resistores da figura, os valores (em Watts) da potência da fonte ε e a potência no resistor R são, respectivamente,

O circuito elétrico desenhado abaixo representa: dois geradores iguais e cada um tem fem E e resistência interna r, uma associação de resistores, uma chave Ch e um amperímetro ideal A1. Quando a chave está aberta, o amperímetro ideal indica 3 A e, quando a chave está fechada, ele indica 5 A. Considerando todos os resistores ôhmicos, os fios e a chave ideais, é correto afirmar que:

Desenho Ilustrativo – Fora de Escala

Se a resistência interna da bateria fosse nula, a corrente sobre o resistor R₅ mudaria de valor.

A resistência equivalente vista dos pontos a e b (pontos externos da bateria) é igual a 8 Ω.

A potência elétrica dissipada no resistor R₅ é superior a 15 W.

Um resistor inserido em um circuito elétrico faz com que aumente a resistência à passagem da energia no circuito. Em alguns casos, esse efeito é indesejável, como nas linhas de transmissão de energia. Por outro lado, quando se necessita um dispositivo de aquecimento, como fogões, aquecedores ou chuveiros elétricos, esse é o efeito desejado. Considere uma situação na qual estão disponíveis quatro resistores idênticos, e há a necessidade de se construir um dispositivo para aquecer uma quantidade de água. Nesse cenário, assinale a alternativa que apresenta a solução a ser escolhida e a sua justificativa correta.

A figura abaixo ilustra dois resistores de imersão dentro de recipientes termicamente isolados e com capacidades térmicas desprezíveis, contendo as mesmas quantidades de água. Os resistores R₁ e R₂ estão ligados, respectivamente, a uma associação de geradores em série e em paralelo.

Os valores das resistências elétricas de R₁ e R₂ foram ajustados adequadamente de tal forma que cada associação de geradores transfere a máxima potência a cada um dos resistores.

Despreze a influência da temperatura na resistência elétrica e no calor específico da água e considere que todos os geradores apresentem a mesma fem e a mesma resistência interna.

Fecha-se simultaneamente as chaves Ch₁ e Ch₂ e, após 5 min, verifica-se que a variação de temperatura da água no recipiente 1 foi de 20 ºC. Nesse mesmo intervalo, a água no recipiente 2 apresenta uma variação de temperatura, em ºC, igual a

Para aquecer a água contida em um recipiente isolado termicamente do meio ambiente, dispõe-se de uma fonte de tensão capaz de manter em seus terminais uma diferença de potencial constante, sob quaisquer condições, e três resistores de imersão idênticos, todos de mesma resistência R.

O aquecimento será mais rápido se os resistores forem ligados à fonte de tensão, como apresentado no esquema

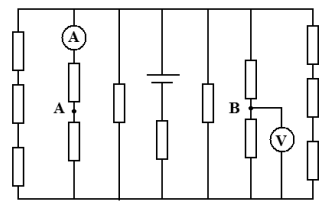

Asssinale a alternativa que indica corretamente o que ocorrerá com a indicação do amperímetro e do voltímetro, no circuito a seguir, a partir do momento em que for feita uma ligação entre os pontos A e B, por meio de um condutor ideal.

Considere que:

- todos os condutores e componentes são ideais;

- a fonte de tensão fornece um valor de ddp V, diferente de zero; e

- todos os resistores têm o mesmo valor de resistência elétrica R, diferentes de zero.
