Questões de Concurso sobre Associação de Resistores

O gráfico abaixo representa corrente elétrica i em função da diferença de potencial U aplicada aos extremos de três resistores R1, R2 e R3. Com uma diferença de potencial 30V, a potência máxima dissipada ocorre quando os resistores são associados da seguinte maneira:

No circuito ilustrado na figura abaixo, a corrente de base é fornecida por um circuito de polarização consistindo em um resistor 180R Ω e 60R Ω e por uma fonte de 12 V. A corrente no coletor é igual a quarenta e seis vezes à corrente de base (I_C = 46I_B), onde R representa um valor de resistência compreendido entre 1 KΩ e 5 KΩ (1 KΩ < R < 5 KΩ). Existe uma queda de tensão de 0,7 V da base ao emissor. Sobre a corrente de base (I_B), é CORRETO afirmar que:

Quatro resistores ôhmicos iguais estão ligados em paralelo entre si e esse conjunto em paralelo com uma fonte de alimentação ideal que fornece ao circuito uma diferença de potencial de 10 volts. Sabendo-se que a intensidade de corrente elétrica em cada resistor é de 1,0 ampère, qual o valor da potência total consumida no circuito?

Na física, define-se resistividade (ϱ) e condutividade (σ) elétrica dos materiais. A relação entre essas duas grandezas é ϱ = 1/σ. Quando se aplica uma diferença de potencial elétrica V, entre os extremos de um resistor ôhmico de comprimento L e seção transversal A, estabelece-se uma corrente i. Assim, a resistividade elétrica do resistor é

O circuito elétrico apresentado a seguir é formado por três resistores ôhmicos R₁, R₂ e R₃, de valores iguais, ligados em paralelo entre si e com uma fonte de alimentação ideal V, a qual fornece à associação uma diferença de potencial com valor fixo e diferente de zero volt.

Assinale a alternativa que completa corretamente a frase:

Retirando-se o resistor R3 do circuito, o valor da diferença de potencial sobre ________________________.

No circuito a seguir, a resistência entre os terminais A e B é de $\frac{3R}{2}$ . A resistência dos resistores iguais R é

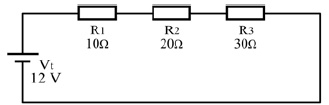

Em uma aula de laboratório o professor montou um circuito com 3 resistores ôhmicos R₁, R₂ e R₃ associados a uma fonte de alimentação ideal (Vt) conforme o circuito abaixo. E solicitou ao aluno que, usando um amperímetro ideal, medisse o valor da intensidade de corrente elétrica que flui através de R₂.

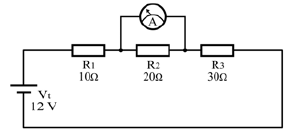

O aluno, porém fez a ligação do amperímetro (A) da maneira indicada na figura a seguir. Com base nisso, assinale a alternativa que representa o valor indicado, em ampères, no amperímetro.

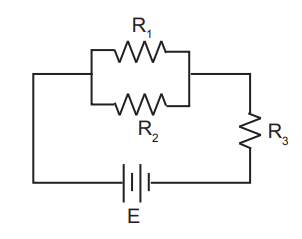

O circuito elétrico mostrado na Figura abaixo é constituído de três resistores (R1, R₂ e R₃ ) e uma fonte de tensão E.

Considerando-se que o valor do resistor R₂ é muito inferior ao valor do resistor R₁, a resistência equivalente do circuito pode ser expressa, aproximadamente, por

As correntes , medidas em amperes , cruzando os resistores R1, R2 e R3 no circuito a seguir, são aproximadamente de:

No circuito mostrado na figura abaixo a fonte de tensão é de 12V. Os resistores têm os valores seguintes:

R₁ = 10kΩ, R₂ = 10kΩ, R₃ = 1kΩ, R₄ = 8 kΩ, R₅= 8 kΩ

Queremos achar a diferença de potencial nos terminais do resistor R₃.

Dos valores indicados abaixo, qual é a reposta correta?

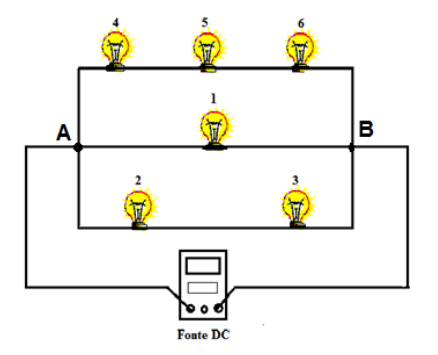

Um circuito elétrico resistivo é formado por lâmpadas idênticas de resistência igual a 3 Ω, cada, que estão dispostas na figura. A fonte de alimentação é ideal e fornece 9V DC.

Sobre este circuito, é correto afirmar-se que

Três capacitares de valor C₁= C₂ = C₃ = 540pF estão associados em série. Então, a capacitância equivalente do sistema é igual a

Em um circuito há cinco resistores, R₁, R₂, R₃, R₄ e R₅, associados em paralelo. Sabe-se que a resistência equivalente do circuito é $\frac{32}{31}$Ω e que R₁ = 2R₂, R2 = 2R₃, R3 = 2R₄ e R₄ = 2R₅. Caso esses resistores fossem associados em série, a resistência equivalente seria:

Em um experimento laboratorial, alunos mediram a potência absorvida por uma carga monofásica. O experimento foi composto de duas partes:

Parte 1 – medida da tensão e corrente da carga, utilizando voltímetro e amperímetro, respectivamente. O produto das grandezas medidas foi anotado;

Parte 2 – medida da potência, utilizando um wattímetro.

Durante o processo, os alunos observaram que os resultados obtidos nas partes 1 e 2 foram iguais. Assim, com base nessa observação, os alunos concluíram que as cargas eram compostas

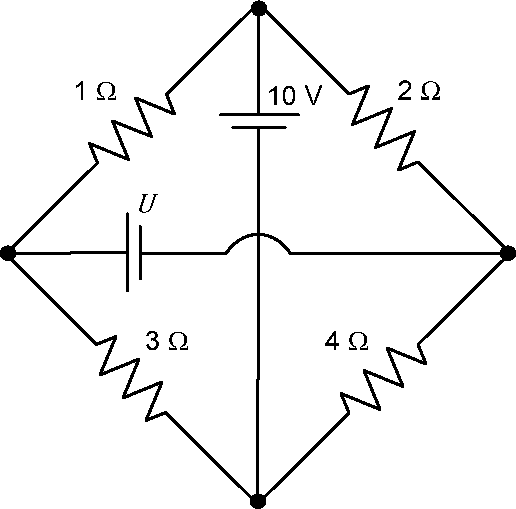

A figura acima mostra um circuito formado por quatro resistores e duas baterias. Sabendo que a diferença de potencial entre os terminais do resistor de 1 $\Omega$ é zero, o valor da tensão U, em volts, é:

No circuito resistivo a seguir, as lâmpadas são idênticas e de resistência igual a 3Ω, cada. A fonte é ideal e alimenta o circuito com 18 V. As leituras fornecidas pelo voltímetro (V), em volts, e pelo amperímetro (A), em ampères, estão corretamente apresentadas na alternativa

Fonte de tensão Dc

Quatro resistores, cada um deles com valor R, estão conectados por meio de fios condutores ideais, segundo o circuito representado na figura abaixo. O circuito é alimentado por um gerador ideal que fornece uma tensão elétrica constante. Inicialmente, o circuito foi analisado segundo a situação 1 e, posteriormente, os pontos A e B foram interligados por meio de um fio condutor, de acordo com a situação 2.

Situação 1

Situação 2

Com base nessas informações, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) A intensidade de corrente elétrica no gerador é a mesma para as duas situações representadas.

( ) Ao se conectar o fio condutor entre os pontos A e B, a resistência elétrica do circuito diminui.

( ) Na situação 2, a intensidade de corrente elétrica no gerador aumentará, em relação à situação 1.

( ) A diferença de potencial elétrico entre os pontos A e B, na situação 1, é maior que zero.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.
