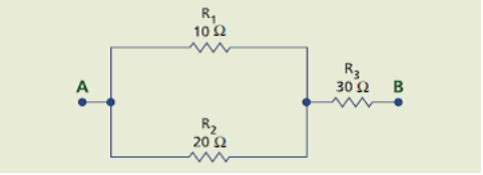

A associação mista de resistores, apresentada na figura abaixo, pode ser substituída por um único resistor equivalente. Caso isso ocorra, devemos colocar um resistor, entre os pontos A e B, no valor de:


Imagem associada para resolução da questão


A

5,45Ω


B

15Ω


C

36,67Ω


D

40Ω


E

60Ω

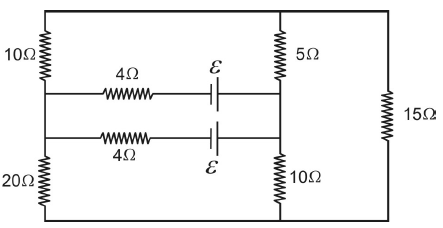

A figura a seguir representa um circuito elétrico constituído por duas baterias de resistências internas desprezíveis e sete resistores ôhmicos.


Imagem associada para resolução da questão


Sendo que a máxima potência dissipada em cada resistor não poderá ultrapassar 10 W, a fem ε máxima que as baterias poderão apresentar é, em V,


A

9


B

12


C

18


D

36

Imagem associada para resolução da questão

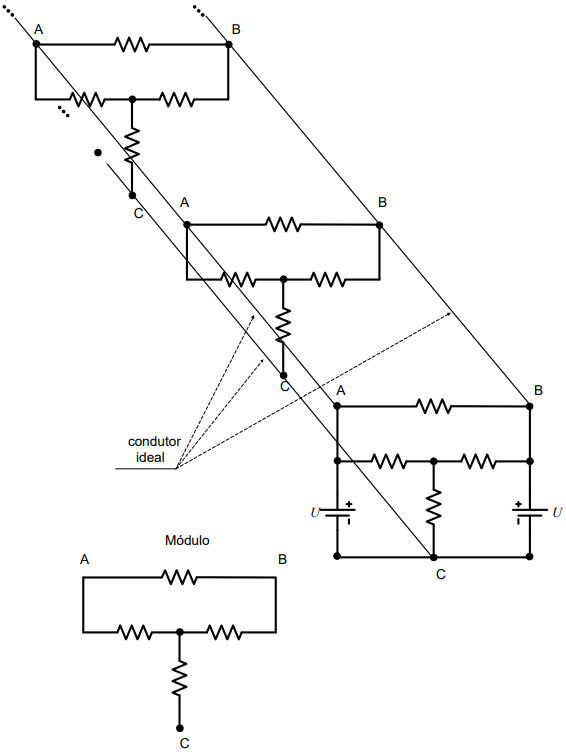

A figura acima apresenta um arranjo de resistores composto por N módulos formados por resistores iguais a R. Esses módulos possuem os nós A, B e C, sendo que todos os nós A são conectados entre si por meio de condutores ideais, conforme apresentado na figura, o mesmo acontecendo com os nós B entre si. No primeiro módulo, existem duas baterias com ddp iguais a U. A relação numérica para que a potência total dissipada pelo arranjo seja igual a N watts é:


A


B


C


D


E

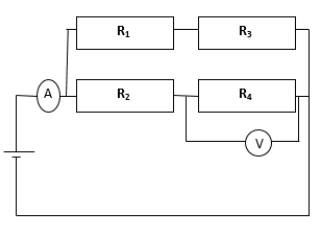

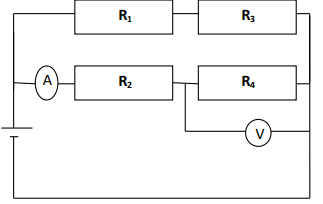

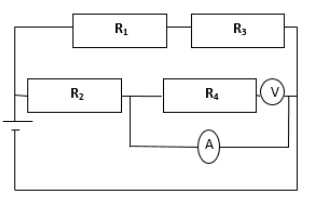

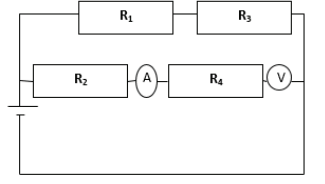

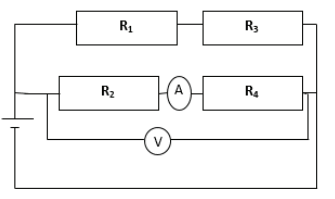

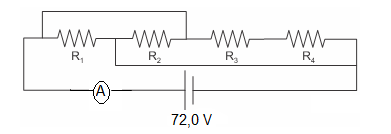

Os esquemas abaixo representam um circuito misto de resistores (R1, R2, R3 e R4). O voltímetro é representado por um círculo com um V e o amperímetro por um círculo com um A. Para se medir o valor da intensidade da corrente no resistor R4 e da tensão entre seus terminais, a maneira correta de associar esses aparelhos está melhor representada em:


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão


E

Imagem associada para resolução da questão

Três resistores, de resistências R1 = 12 Ω, R2 = 3,0 Ω e R3 = 6,0 Ω, são associados entre os pontos M e N, como mostra o esquema abaixo.


Imagem associada para resolução da questão


Aplicando uma tensão de 36 V entre os terminais M e N, a potência dissipada por R2, em watts, vale


A

648.


B

432.


C

108.


D

216.


E

324.

Uma fonte real com força eletromotriz de 1,5 V e resistência interna de 0,30 é ligada aos terminais de uma associação em paralelo de dois resistores de 2,0 e 3,0.


A corrente elétrica que atravessa o resistor de 2,0 vale


A
0,40A.

B
0,50A.

C
0,60A

D
0,75A.

E
1,00A.

Analise a figura a seguir.


Imagem associada para resolução da questão


Doze resistores idênticos, de resistências iguais a 12 , são associados segundo as arestas de um hexaedro, conforme a figura acima. Determine a resistência equivalente entre A e B, e assinale a opção correta.


A

7


B

8


C

9


D

10


E

11

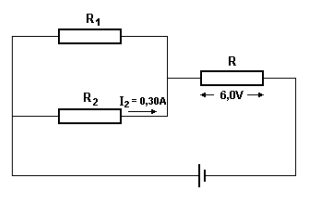

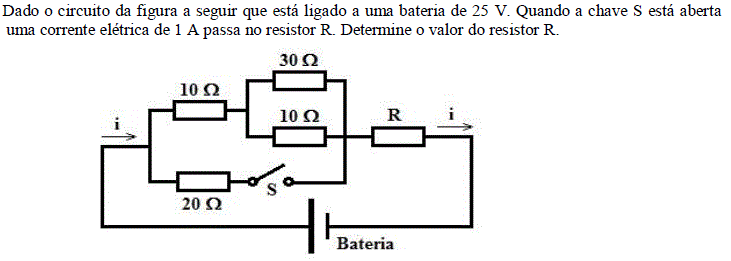

No circuito representado no esquema a seguir, a resistência de R2 é igual ao triplo da resistência R1.


Imagem associada para resolução da questão


O valor do resistor R, em ohms, é igual a:


A

20.


B

5,0.


C

10.


D

3,6.


E

1,8.

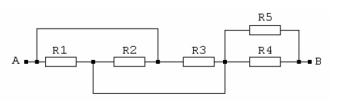

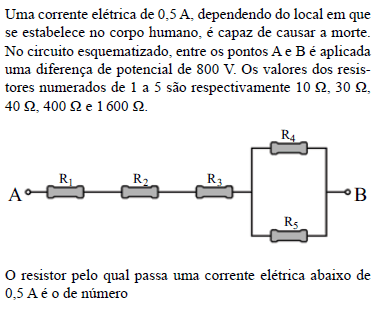

Os circuitos elétricos podem apresentar dois ou mais resistores interligados em série, paralelos ou mistos (série - paralelo), ou ainda em associações mais complexas.

Imagem associada para resolução da questão

Sabendo-se que R1 = R2 = R3 = R4 = R5 = 24Ω, o valor do Requivalente entre os terminais A e B vale:


A

25 Ω.


B

50 Ω.


C

20 Ω.


D

10 Ω.


E

0 Ω.

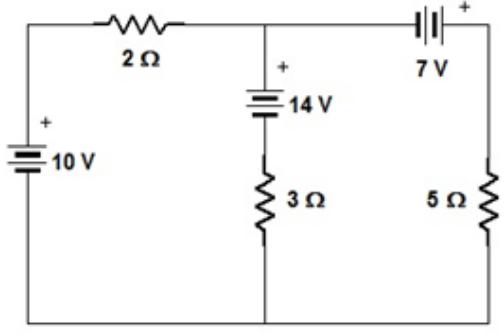

Considerando o circuito resistivo indicado na Figura 1, assinale a alternativa que corresponde à potência dissipada pelo resistor de 3 Ohms. Desprezar as resistências internas das fontes de tensão.


Imagem associada para resolução da questão

Figura1: Circuito Resistivo.


A

12 Watts.


B

9 Watts.


C

6 Watts.


D

24 Watts.

Em um chuveiro elétrico, submetido a uma tensão elétrica constante de 110 V, são dispostas quatro resistências ôhmicas, conforme figura abaixo.

Imagem associada para resolução da questão


Faz-se passar pelas resistências um fluxo de água, a uma mesma temperatura, com uma vazão constante de 1,32 litros por minuto.

Considere que a água tenha densidade de 1,0 g/cm3 e calor específico de 1,0 cal g/ °C, que 1cal = 4J e que toda energia elétrica fornecida ao chuveiro seja convertida em calor para aquecer, homogeneamente, a água. Nessas condições, a variação de temperatura da água, em °C , ao passar pelas resistências é


A

25


B

28


C

30


D

35

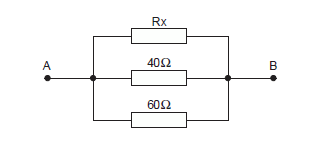

Na associação abaixo, Rx apresenta, na ordem de leitura, as cores: marrom, vermelho, preto e ouro.

Imagem associada para resolução da questão

O valor correspondente à resistência equivalente da associação, em Ohms, é


A
8.

B
10.

C
12.

D
16.

E
24.

Considere dois resistores R1 e R 2, sendo que a resistência de R 2 é maior do que a de R 1. Sendo RS a resistência equivalente da associação em série de R1 e R 2; e RP a resistência equivalente da associação em paralelo desses dois resistores, podemos afirmar:


A

RP = RS


B

RP é sempre maior do que RS


C

RS é sempre menor do que R1


D

RS é sempre menor do que R2


E

RP é sempre menor do que R1

A associação de resistores é muito comum em vários sistemas, quando queremos alcançar um nível de resistência em que somente um resistor não é suficiente. Qualquer associação de resistores será representada pelo Resistor Equivalente, que representa a resistência total dos resistores associados. A resistência equivalente de uma associação em paralelo de resistores será


A

igual a metade da soma das resistências.


B

igual a soma das resistências.


C

sempre menor que o resistor de menor resistência.


D

igual ao dobro da soma das resistências.


E

sempre maior que o resistor de maior resistência.
