Na Figura 1 tem-se um circuito elétrico com resistores ôhmicos montado com um amperímetro ideal A, colocado em contato entre os pontos X e Y, que indica uma corrente elétrica de intensidade igual a 2 A. Além disso, no circuito tem-se uma fonte ideal, que alimenta o circuito com 12 V; uma resistência R1; uma resistência R2 de 6 Ω e uma resistência R3 de 3 Ω. Na Figura 2, mostra-se quando o amperímetro é substituído por um resistor ôhmico R4 com valor de resistência igual a 3 Ω. Neste último caso, qual o valor da tensão, em volts, sobre o resistor R4.


Imagem associada para resolução da questão


A

3,6


B

5,0


C

6,0


D

7,2

No circuito a seguir, cada uma das resistências tem uma resistência de R=3,6 kΩ e pode dissipar um máximo de 4 W sem se danificar.


Imagem associada para resolução da questão


Nessas condições, qual é, em watts, a potência máxima que o circuito pode dissipar?


A

4.


B

6.


C

8.


D

12.

Usando fios de um mesmo metal, todos de mesmas dimensões e, portanto, de mesma massa e resistência R, constrói-se um cubo. Ligam-se os vértices A e B do cubo a uma fonte de tensão de modo que uma corrente elétrica de intensidade 𝒾 nele penetre em A e dele saia em B, como ilustra a figura.


Imagem associada para resolução da questão


A resistência equivalente entre A e B é


A


B


C


D


E

Ao propor que seus estudantes preenchessem uma tabela sem se identificar, informando: quantidade de equipamentos na residência, quilowatts consumidos na última conta de luz e pesquisar a letra de eficiência energética de cada equipamento elétrico citado, o docente objetiva:


A

propor à comunidade hábitos de consumo responsável.


B

associar ciências com raciocínio básico da matemática.


C

provocar consumo e troca de equipamentos pelas famílias.


D

constranger as famílias ao expor equipamentos que possuem.


E

habituar estudantes no preenchimento de tabelas.

Três resistores com resistências 3R, 6R e 9R são conectados em um arranjo de associação em paralelo. Qual é o valor da resistência elétrica equivalente nessa associação?


A

R


B

11R


C

18R


D

11R/18


E

18R/11

O funcionamento adequado dos equipamentos de proteção do tipo diferencial-residual depende diretamente do esquema de aterramento utilizado na instalação elétrica. Dessa forma, o esquema de aterramento que impossibilita o funcionamento adequado dos dispositivos de proteção do tipo diferencial-residual é:


A

TN-C-S


B

IT


C

TN-C


D

TN-S


E

TT

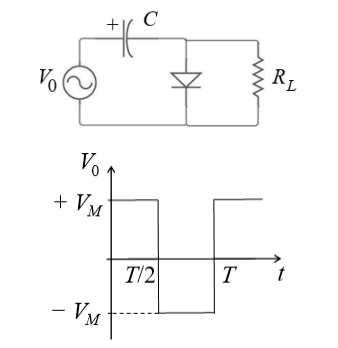

Analise o circuito a seguir, no qual um gerador de tensão apresenta um sinal com forma de onda quadrada de valor DC:


Imagem associada para resolução da questão


Considerando que 𝑉𝑀 = 10𝑉, 𝑉𝑑𝑖𝑜𝑑𝑜 = 0,7𝑉 (tensão de corte do diodo) e que 𝑅𝐶 >> 𝑇, assinale a alternativa que indica, respectivamente, os valores mínimo e máximo de tensão sobre o resistor 𝑅𝐿 :


A

−0,7𝑉 e −10𝑉


B

0,7𝑉 e 0𝑉


C

0,7𝑉 e 10𝑉


D

0,7𝑉 e 19,3𝑉


E

20𝑉 e −0,7𝑉

Dispõem-se de três resistores: R1 = 6Ω, R2 = 18Ω e R3 = 36Ω; para alimentá-los, dispõe-se ainda de uma fonte de tensão capaz de manter em seus terminais uma diferença de potencial constante sob quaisquer condições.


Inicialmente os resistores são ligados à fonte de tensão como ilustra o esquema a seguir.


Imagem associada para resolução da questão


Nesse caso, os três resistores consomem uma potência P1.


A seguir os resistores são ligados à fonte de tensão como ilustra o esquema a seguir.


Imagem associada para resolução da questão


Nesse caso, os três resistores consomem uma potência P2.


Essas potências consumidas são tais que


A

P2 = 6.P1


B

P2 = 8.P1


C

P2 = 10.P1


D

P2 = 12.P1


E

P2 = 15.P1

Um motor de corrente contínua em derivação contém as seguintes especificações para operação nominal: 100𝑐𝑣 de ponta de eixo, 300𝑉 de tensão em seus terminais, 200𝐴 de corrente de armadura e resistência de armadura de 0,05Ω. Deseja-se projetar um circuito que limite a corrente máxima de partida para o dobro do seu valor nominal. Dessa forma, deve-se adicionar uma resistência ao circuito de armadura para a partida de:


A

0,3Ω.


B

0,5Ω.


C

0,7Ω.


D

1,1Ω.


E

1,5Ω.

Um técnico em eletrônica precisa efetuar a troca de um resistor de 2,5 Ω de resistência. Entretanto, ao verificar seu estoque, ele percebe que possui apenas resistores de 5 Ω e 10 Ω de resistência. O técnico conseguirá exatamente 2,5 Ω de resistência utilizando os resistores de seu estoque ao associar:


A

Cinco resistores de 5 Ω em paralelo.


B

Cinco resistores de 10 Ω em paralelo.


C

Dois resistores de 5 Ω e dois resistores de 10 Ω, todos em paralelo.


D

Dois resistores de 5 Ω em paralelo.


E

Dois resistores de 10 Ω em paralelo.

No circuito da figura, dois resistores de mesma resistência R1 = R2 = 10 Ω e outro R3 = 20 Ω estão associados e ligados a uma ddp UAB de 75 V.

Imagem associada para resolução da questão

As correntes elétricas i1, i2 e i3, respectivamente, valem:


A

3 A; 3 A; e 6 A.


B

3 A; 3 A; e 1,5 A.


C

3,75 A; 3,75 A; e 7,5 A.


D

1,5 A; 1,5 A; e 3 A.


E

7,5 A; 7,5 A; e 3,75 A.

Entre os valores de resistência equivalente abaixo, assinale aquele que NÃO se pode obter combinando-se três resistores de resistência R cada um.


A

6 R


B

R / 3


C

2 R /3


D

3 R /2


E

3 R

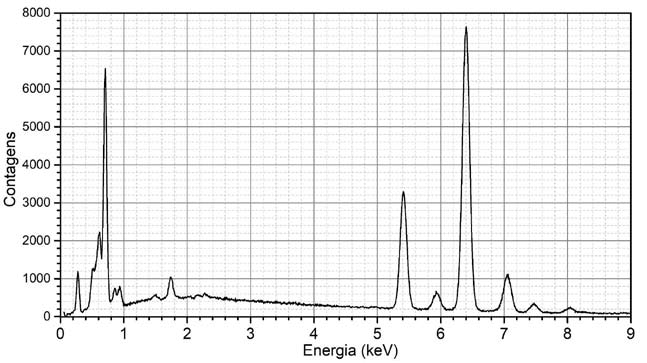

Em um microscópio eletrônico de varredura, um feixe de elétrons de 15 kV incide e interage com os átomos de uma amostra, gerando elétrons e fótons de diversas energias. A figura 5 apresenta um espectro de energia dispersiva de raio-X que capta e conta os fótons em função da energia.


Imagem associada para resolução da questão


Figura 5


Leia a tabela de energias de ionização (valores de energia em keV), na próxima página.


De acordo com essa tabela, podemos identificar os elementos presentes na amostra.


Dessa forma, é correto afirmar que os elementos presentes são:


TABELA DE ENERGIAS DE IONIZAÇÃO


Imagem associada para resolução da questão


A

C, Cr, Fe, Gd, Rb, Si, V.


B

C, Cr, Mn, Fe, Rb, Si, V.


C

C, Al, Cr, Cu, Fe, Ni, Si.


D

C, Al, Cr, Cu, Fe, Rb, Si.

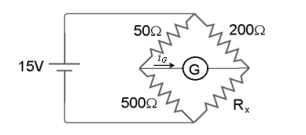

Uma ponte de Wheatstone foi construída usando-se os componentes com valores conforme a figura a seguir:


Imagem associada para resolução da questão


O valor que deve ser ajustado para a resistência 𝑅𝑥, de modo que o galvanômetro G indique um valor nulo para a corrente 𝑖𝐺, é:


A

150Ω.


B

200Ω.


C

600Ω.


D

1200Ω.


E

2000Ω.

Observe a associação de resistores esquematizada na figura abaixo.


Imagem associada para resolução da questão


Ajusta-se o valor da resistência R do reostato até que se anule a intensidade da corrente indicada pelo amperímetro A.


Nesse caso, a resistência equivalente dessa associação de resistores é


A

4 Ω.


B

6 Ω.


C

8 Ω.


D

10 Ω.


E

12 Ω.

Quatro lâmpadas incandescentes têm escrito nos seus bulbos as seguintes informações:


-----------------L1 = 12 V, 6 W / L2 = 12 V, 12 W

-----------------L3 = 12 V, 24 W / L4 = 12 V, 48 W


No circuito a seguir, considerando a fonte ideal e as lâmpadas como resistores ôhmicos, qual das lâmpadas irá dissipar a maior potência?


Imagem associada para resolução da questão


A

L1


B

L2


C

L3


D

L4

Um gerador de força eletromotriz ɛ e resistência interna r é usado para alimentar três resistores ligados como mostra o esquema abaixo:


Imagem associada para resolução da questão


Com a chave C aberta, o voltímetro (ideal) indica 36 V. Com a chave fechada, o amperímetro (ideal) indica 10 A.


Sendo assim, a resistência interna r do gerador é de


A

0,60Ω.


B

0,36Ω.


C

0,40Ω.


D

0,80Ω.


E

0,20Ω.
