Questões de Concurso sobre NBR 5444 - Símbolos gráficos para instalações elétricas prediais

Ao estudar a planta de um edifício, um aluno observou que os sistemas elétricos continham os seguintes símbolos:

Esses símbolos representam, da esquerda para direita:

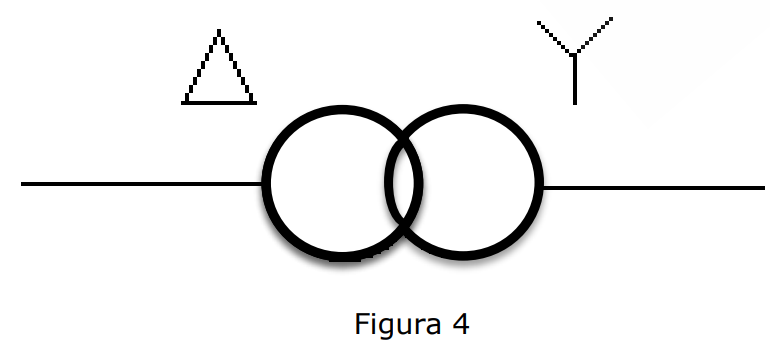

Em determinado diagrama unifilar, consta o símbolo ilustrado na Figura 4 abaixo, que representa o componente da instalação denominado:

Na leitura de uma planta de instalações elétricas prediais, o profissional deve interpretar corretamente o diagrama unifilar para garantir que a fiação e os componentes sejam instalados conforme o dimensionamento do projeto. Nesse sentido, analise as assertivas a seguir sobre a representação gráfica de circuitos:

I. A representação de um traço vertical que corta o eletroduto de cima a baixo indica a passagem de um condutor fase, enquanto um traço que forma um “L” invertido sobre o eletroduto indica o condutor neutro.

II. O condutor de proteção (terra) é identificado graficamente por um traço em formato de “T” sobre a linha que representa o eletroduto.

III. Quando um trecho de eletroduto apresenta um traço curto que não atravessa totalmente a linha (apenas na metade superior), ele indica a passagem de um condutor de retorno, utilizado na ligação entre interruptores e lâmpadas.

IV. A indicação de um número próximo aos símbolos dos condutores, como, por exemplo, “1”, refere-se ao número do circuito ao qual aqueles condutores pertencem, permitindo identificar sua origem no quadro de distribuição.

Quais estão corretas?

Há um erro no trecho de distribuição indicado por “A” no diagrama. Marque a alternativa que indica a simbologia que está ausente no trecho indicado.

Uma tomada foi apresentada em um diagrama elétrico de uma instalação predial, conforme apresentado na imagem abaixo:

A partir da simbologia observada na figura acima, o Eletricista responsável pela sua instalação deve:

Durante o projeto de um sistema de detecção e alarme de incêndio em um edifício comercial, o engenheiro responsável deve prever a autonomia da alimentação auxiliar do sistema para que o alarme continue operando mesmo em caso de falha da rede elétrica. De acordo com as instruções técnicas do Corpo de Bombeiros do Estado de São Paulo, essa alimentação auxiliar (baterias ou fonte reserva) deve garantir o funcionamento do sistema por, no mínimo,

Assinale a alternativa correta sobre o conduíte mais adequado para instalações em paredes de residências, que necessitam de eletrodutos classificados como sendo de resistência mecânica leve:

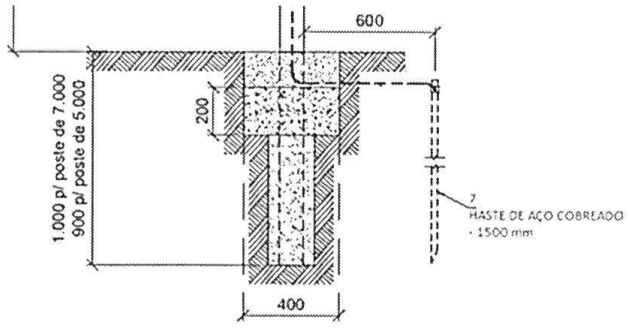

Na imagem abaixo, é apresentado um recorte de um croqui de instalação de um poste-padrão da entrada de serviço de uma instalação predial.

Diante disso, qual alternativa expressa adequadamente a função dos elementos apresentados nesse recorte?

O símbolo indica a presença de um ponto de luz de emergência na parede, com alimentação independente.

Com base nos conhecimentos sobre leitura e interpretação de desenhos de instalações elétricas, assinale a alternativa que descreve corretamente o nome do símbolo ilustrado abaixo:

Fonte: 3 http://ftp.demec.ufpr.br/

No esquema unifilar de uma instalação predial, o símbolo representado por um círculo com um “X” no interior, inserido sobre uma linha que representa o circuito, indica:

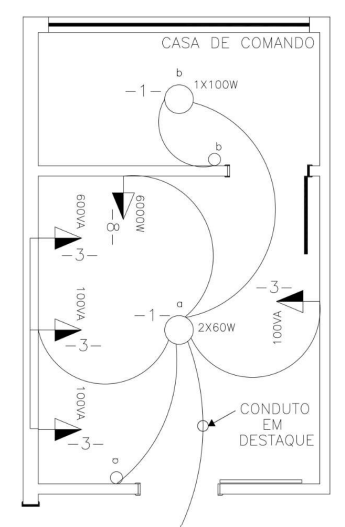

A interpretação de projetos elétricos prediais é uma competência essencial para o(a) técnico(a) eletricista, pois permite compreender corretamente os diagramas, símbolos e especificações técnicas utilizados na representação das instalações elétricas. Por meio dessa interpretação, o profissional consegue identificar circuitos, pontos de consumo, quadros de distribuição, trajetos de eletrodutos e dispositivos de proteção, garantindo que a execução da instalação siga fielmente o projeto. Além disso, uma boa leitura do projeto contribui para a segurança, eficiência e conformidade com normas técnicas, como a NBR 5410, evitando erros, retrabalhos e riscos durante a execução dos serviços. O projeto a seguir representa parte de uma instalação predial. Considerando que o projetista esqueceu de identificar os condutores que estão passando no conduto em destaque , você, como técnico(a) eletricista, conhecendo a normatização, as técnicas de leitura de projetos e suas simbologias, possui plenas condições de determinar quais condutores passam por esse trecho.

Assinale a alternativa que representa corretamente os condutores que passam no conduto em destaque:

Ao analisar uma planta baixa de instalações elétricas residenciais, um técnico deve ser capaz de identificar corretamente os dispositivos e os pontos de utilização para garantir que a execução da obra siga fielmente o planejamento. Considerando as convenções usuais de representação gráfica para projetos elétricos, analise as assertivas a seguir:

I. O ponto de luz (lâmpada) no teto é representado por um círculo que, geralmente, contém informações sobre a potência da lâmpada, o número do circuito e a letra de comando (interruptor).

II. Uma tomada de corrente representada por um triângulo totalmente preenchido indica que o ponto deve ser instalado em uma cota elevada, geralmente a 200 cm do piso (tomada alta).

III. O triângulo sem preenchimento (vazio) identifica uma tomada de corrente destinada a ser instalada a uma altura de 30 cm em relação ao piso acabado (tomada baixa).

IV. O chuveiro elétrico, por ser um ponto de carga especial, é representado graficamente por um círculo dividido em quatro partes, com hachuras diagonais. Esse símbolo diferencia-se das tomadas de força.

Quais estão corretas?

Durante atividades de manutenção em instalações elétricas energizadas, a seleção adequada de ferramentas e instrumentos é fundamental para garantir a segurança do trabalhador e a integridade da instalação.

Sobre identificação, uso correto, conservação e segurança de ferramentas elétricas e ferramentas isoladas para trabalhos em tensão, assinale a afirmativa correta.

Considere a norma de símbolos gráficos para instalações elétricas prediais, e assinale a alternativa que dá nome ao componente representado na ilustração a seguir:

Figura 1NBR5444 - Símbolos Gráficos para Instalações Elétricas Prediais.

No âmbito das redes elétricas aéreas, o poste de concreto, componente estrutural pré-fabricado de concreto armado, é classificado conforme seu formato, comprimento nominal e capacidade de carga nominal. Além dos formatos circulares, quadrados e retangulares, o poste de concreto pode ter qual outra conformação estrutural:

Instalações elétricas devem ser inspecionadas e ensaios devem ser realizados antes de sua entrada em funcionamento, bem como após cada reforma efetuada.

Para a referida instalação, é obrigatória a confecção do prontuário de instalações elétricas, o qual deve ser mantido atualizado.

Em uma instalação elétrica, é necessário fazer o levantamento de materiais. Sobre esse processo, analise as afirmativas:

I. O comprimento total do cabo necessário deve ser medido para evitar falta de material.

II. A quantidade de tomadas, interruptores e lâmpadas deve ser incluída no levantamento.

III. Apenas os disjuntores principais precisam ser considerados no levantamento.

Está(ão) CORRETA(S):
