Questões de Concurso sobre NBR 5444 - Símbolos gráficos para instalações elétricas prediais

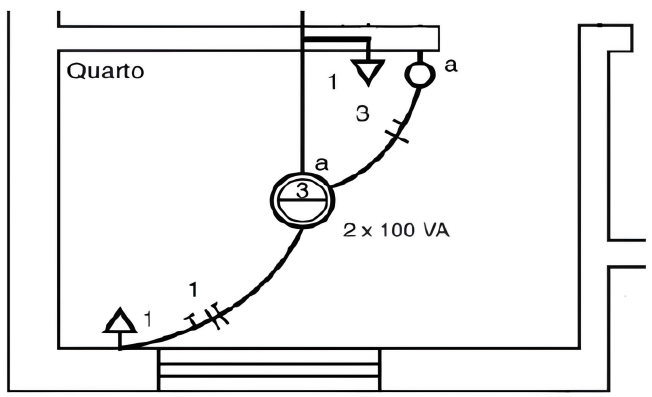

Qual é a indicação correta da fiação para o trecho marcado com X?

Para as funções de ligar e desligar os pontos de iluminação, deve-se utilizar a simbologia adequada, dependendo do tipo de interruptor. A simbologia aplicável aos interruptores é mostrada na figura a seguir:

Analise o descritivo das simbologias apresentadas e responda: Está correto o descritivo das simbologias em:

Na documentação de equipamentos de áudio e vídeo, a presença do símbolo indica que, por razões de segurança, um componente específico deve ser substituído apenas pelo componente especificado na documentação.

Considerando uma instalação industrial projetada de acordo com as normas técnicas brasileiras para baixa tensão, avalie as afirmações abaixo:

I - Para os quadros de distribuição, deve ser previsto espaço reserva para ampliações futuras, com base no número de circuitos com que o quadro for efetivamente equipado.

II - Os pontos de tomada de uso específico devem ser localizados, no máximo, a 1,5 metros do ponto previsto para a localização do equipamento a ser alimentado.

III - Em instalações de estabelecimentos industriais podem ser utilizados condutores de alumínio, desde que, a seção nominal dos condutores seja igual ou superior a 10 mm².

A partir das afirmações acima, é CORRETO o que se afirma em:

Em relação às práticas em instalações elétricas residenciais, prediais e industriais, assinale a alternativa que apresenta as afirmativas corretas:

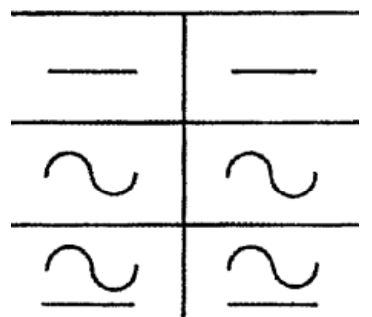

Os símbolos precedentes, identificados pelos números I e II, representam, respectivamente,

A NBR 5444, criada pela ABNT em 1989, foi desenvolvida para padronizar os símbolos gráficos usados em projetos de instalações elétricas residenciais, facilitando a compreensão e execução das instalações por profissionais habilitados. Em 2014, a norma foi cancelada por estar desatualizada, sem que houvesse uma substituição oficial. Contudo, devido à sua simplicidade e clareza, a NBR 5444 continua sendo amplamente utilizada como referência na simbologia elétrica predial, e ainda é a padronização adotada pela grande maioria dos projetistas da área

Com base na norma NBR 5444:1989, considere as afirmações a seguir sobre simbologia elétrica:

I. O símbolo , representa um disjuntor.

II. O símbolo representa uma lâmpada.

III. O símbolo representa uma tomada.

IV. O símbolo representa um interruptor.

Assinale a alternativa que apresenta APENAS as afirmações corretas.

É importante o conhecimento de desenhos elétricos dos circuitos e a sua simbologia. Considere o esquema elétrico apresentado na figura a seguir.

Qual instalação é representada nesse esquema elétrico?

No que tange a Leitura e Interpretação de desenhos elétricos, analise a figura a seguir e marque a alternativa que melhor corresponde aos desenhos apresentados respectivamente.

Ao realizar a confecção de instalações elétricas em prédios públicos, eletricistas devem seguir rigorosos padrões de segurança e conformidade com normas específicas. Sendo assim, preencha corretamente a questão a seguir:

Considerando os requerimentos para instalações que devem atender a uma alta demanda de uso e segurança pública, como hospitais, escolas e sedes governamentais, dois aspectos críticos devem ser levados em conta: o tipo de ________ (1) utilizado e a necessidade de sistemas de _________ (2) para garantir a continuidade dos serviços em caso de falhas de energia.

Considere a figura a seguir, que mostra um pequeno trecho de uma instalação elétrica predial:

Interpretando o desenho do circuito, e sabendo que a instalação é alimentada por um circuito bifásico (Vff = 220 V; Vfn = 127 V) pode-se afirmar que:

A NBR 5444 é a norma que estabelece os símbolos gráficos referentes às instalações elétricas prediais. Nesse sentido, o símbolo elétrico da figura abaixo representa um:

A figura abaixo apresenta o esquema parcial de uma alimentação elétrica em uma sala:

Este esquema apresenta uma luminária que pode ser comandada por três interruptores em locais diferentes, além de uma tomada monofásica.

Nos eletrodutos I, II, III e IV existem os seguintes condutores:

Uma instalação predial cercada de edifícios altos necessita, devido à proximidade entre as edificações, de uma proteção mais robusta contra descargas elétricas do que uma instalação predial isolada.

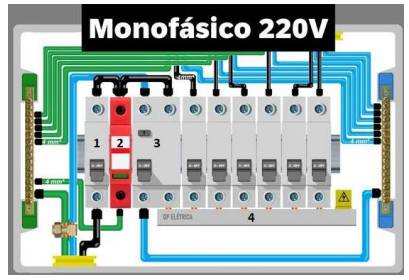

Com base no quadro de cargas abaixo, marque a numeração correta com seu componente:

No diagrama unifilar de instalações elétricas de um imóvel, aparece o seguinte símbolo próximo a uma parede de alvenaria:

Esse símbolo representa:

Considerando os símbolos de projetos elétricos, julgue os itens a seguir.

I O símbolo representa condutor de fase no interior do eletroduto.

II O símbolo representa condutor neutro no interior do eletroduto.

III O símbolo representa quadro parcial de luz e força embutido.

IV O símbolo representa chave seccionadora.

Assinale a opção correta.

A alternativa que indica um elemento comum encontrado em desenhos elétricos é:

A adaptação de estruturas antigas para a instalação de sistemas modernos de detecção de incêndios pode representar um desafio, uma vez que edifícios antigos frequentemente têm espaços reduzidos para acomodar painéis de controle, baterias e outros equipamentos, o que limita os projetos a sistemas de detecção sem acoplamento de sistemas fixos de combate.

Analise o diagrama unifilar da Figura 3:

Figura 3

Com base na norma NBR 5410, assinale a alternativa que dimensiona adequadamente os circuitos da instalação acima.
