Questões de Concurso sobre NBR 5444 - Símbolos gráficos para instalações elétricas prediais

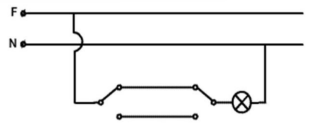

Considere a seguinte representação gráfica contida em um projeto de instalação elétrica industrial:

Nesta secção do projeto tem-se a indicação de:

Ao interpretar os esquemas elétricos com precisão, é possível:

Considerando o tema Instalações elétricas prediais (sistema de aterramento). Assinale corretamente às colunas da tabela a seguir.

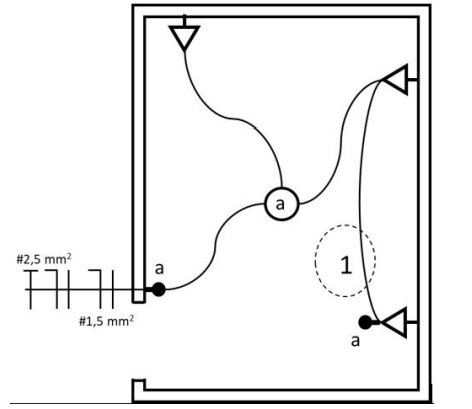

Considere a planta de um cômodo de uma casa, com a indicação de acordo com a figura a seguir. Sabendo que o cômodo possui apenas os eletrodutos sinalizados na planta, assinale a alternativa que apresenta CORRETAMENTE quais condutores estão disponibilizados no eletroduto 1 para o correto funcionamento e atendimento das normas vigentes para a instalação mostrada.

Na planta precedente, há

Analise as informações a seguir:

I. Uma instalação predial deve conter dois tipos de rede elétrica: rede exposta, formada por clites, roldanas e redes de eletrodutos aparentem e rede embutida, inserida na alvenaria com eletrodutos metálicos ou em PVC.

II. Entre as ferramentas usadas para realizar instalações elétricas prediais, estão: giz de alfaiate, lápis de carpinteiro, escadas, linha de bater, prumo de centro, trena, metro articulado e nível.

Marque a alternativa CORRETA:

Seguindo as orientações do desenho técnico a seguir o eletricista ao terminar a sua tarefa terá instalado:

Considerando os símbolos de projetos elétricos, julgue os itens a seguir.

I O símbolo representa condutor de fase no interior do eletroduto.

II O símbolo representa condutor neutro no interior do eletroduto.

III O símbolo representa quadro parcial de luz e força embutido.

IV O símbolo representa chave seccionadora.

Assinale a opção correta.

A alternativa que indica um elemento comum encontrado em desenhos elétricos é:

A adaptação de estruturas antigas para a instalação de sistemas modernos de detecção de incêndios pode representar um desafio, uma vez que edifícios antigos frequentemente têm espaços reduzidos para acomodar painéis de controle, baterias e outros equipamentos, o que limita os projetos a sistemas de detecção sem acoplamento de sistemas fixos de combate.

Analise o diagrama unifilar da Figura 3:

Figura 3

Com base na norma NBR 5410, assinale a alternativa que dimensiona adequadamente os circuitos da instalação acima.

Os eletrodutos são elementos que podem ser interligados às caixas de passagem ou caixa de derivação, podem ser emendados, mudar de direção e fixados a caixas. Para isso, os eletrodutos utilizam alguns acessórios. Analise as afirmativas que apresentam os acessórios utilizados com eletrodutos e as suas definições e características.

I. As luvas são acessórios com formato cilíndrico com rosca interna e são utiliadas para unir trechos de eletrodutos.

II. As buchas são elementos que melhoram o acabamento das extremidades dos eletrodutos rígidos, impedindo que a isolação dos condutores seja danificada por eventuais rebarbas na ponta do eletroduto.

III. Os conectores ou adaptadores são peças colocadas externamente às caixas, servindo para contra-aperto para fixação do eletroduto com a parede da caixa.

IV. Curvas são acessórios utilizados para realizar mudanças de direção em uma rede de eletrodutos, podendo ser encontradas com ângulos de 90 graus, 180 graus, entre outros ângulos.

Assinale a alternativa CORRETA.

Os botões de comando são identificados segundo normas, sendo as cores determinadas conforme a aplicação e significado. O reset em relés térmicos, é comandado por botões de cor:

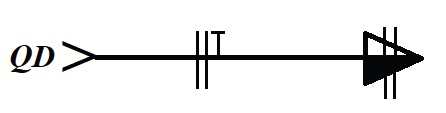

Apesar de ter sido cancelada, por não ter substituta, a simbologia gráfica da norma ABNT NBR 5444 ainda é a mais utilizada em projetos elétricos. De acordo com essa norma, assinale a alternativa que descreve corretamente o seguinte símbolo.

Em uma tomada de três pinos em uma instalação elétrica residencial, qual é a função do terceiro pino?

Na interpretação de um esquema elétrico residencial, a letra "L" dentro da representação do circuito é equivalente a:

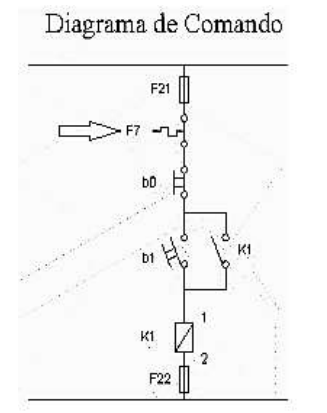

Nosso eletricista ficou responsável pela montagem do diagrama abaixo, com sua ajuda. Qual componente está indicado pela seta:

A Simbologia Elétrica residencial, existe justamente para representar os componentes elétricos através de diferentes símbolos dentro de um projeto. O Símbolo abaixo representa:

De acordo com a ABNT que criou a simbologia elétrica, a figura abaixo representa:

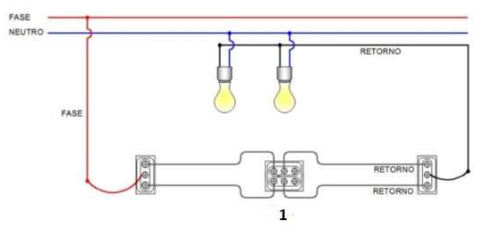

O eletricista precisou fazer a instalação de luminárias em um corredor da prefeitura, para isso ele utilizou vários tipos de interruptores, entre eles o que está no diagrama identificado pelo número 1, que refere-se a:
