Em uma instalação elétrica, é necessário fazer o levantamento de materiais. Sobre esse processo, analise as afirmativas:

I. O comprimento total do cabo necessário deve ser medido para evitar falta de material.

II. A quantidade de tomadas, interruptores e lâmpadas deve ser incluída no levantamento.

III. Apenas os disjuntores principais precisam ser considerados no levantamento.

Está(ão) CORRETA(S):

De acordo com a NBR 5410, dentre os princípios fundamentais e características gerais que orientam os objetivos e as prescrições desta norma técnica, podemos relacionar a proteção contra choques elétricos e a circulação de correntes de falta.

Assinale a alternativa que apresenta, respectivamente, a definição CORRETA destes princípios.

Em projetos de instalações elétricas, o símbolo de um círculo com uma letra V indica a posição de válvulas.

Na inspeção termográfica em quadros elétricos, a identificação de pontos de aquecimento anormais pode indicar falhas iminentes.

Documentos técnicos de prontuários de instalações elétricas devem ser elaborados por membros da CIPA, independentemente de sua formação.

Considerando as normas técnicas aplicáveis ao desenho técnico, avalie as proposições abaixo, levando em conta os requisitos de padronização, simbologia e representações gráficas utilizadas para garantir a clareza e precisão na comunicação dos projetos e instalações elétricas:

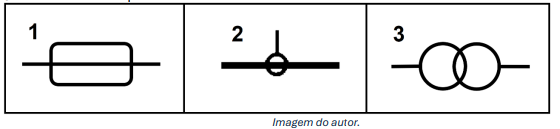

I - A Norma ABNT NBR 5444 - Símbolos gráficos para instalações elétricas prediais, foi cancelada sem uma substituição direta por uma nova norma, o que retira sua obrigatoriedade para projetos elétricos. No entanto, ainda é muito empregada para referências de simbologias na área de elétrica, assim como a norma internacional IEC 60617 - Símbolos Gráficos para Diagramas. Considerando estas normas para desenho técnico, os símbolos padrão abaixo representam respectivamente: 1 – Fusível; 2 – Transformador de corrente; 3 – transformador de potência.

II - De acordo com as normas aplicadas a desenho técnico ABNT NBR 16861 - Desenho técnico — Requisitos para representação de linhas e escrita, uma linha tracejada larga tem como aplicação geral a representação de linhas de centro, linhas de simetrias ou trajetórias.

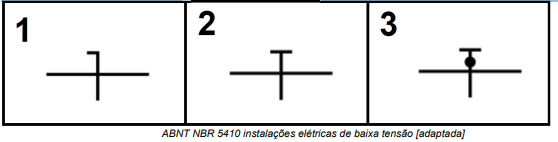

III - Nos desenhos técnicos de esquemas elétricos, a padronização dos símbolos gráficos assegura clareza e uniformidade. Os símbolos apresentados representam, respectivamente, 1 – o condutor neutro (N); 2 – o condutor de proteção (PE); e 3 – condutor combinando as funções de neutro e condutor de proteção (PEN).

A partir das afirmações acima, é CORRETO o que se afirma em:

A norma NBR 14565 estabelece os requisitos técnicos para o projeto e a instalação de sistemas de cabeamento de telecomunicações em edificações comerciais, residenciais e industriais no Brasil. Tal normativa orienta o planejamento, a execução e a manutenção das redes, garantindo eficiência, segurança e desempenho adequado. O cumprimento dessa norma é essencial para evitar problemas como interferências, quedas de sinal e incompatibilidades futuras, além de assegurar que o sistema seja capaz de atender às necessidades de comunicação por longos períodos. Entre os principais tópicos abordados, destacam-se a organização dos cabos, os critérios para a escolha dos materiais e as especificações para identificação e documentação. Diante do exposto, conforme estabelecido pela NBR 14565, relacione adequadamente as colunas a seguir.

1. Estrutura de distribuição principal (backbone).

2. Sala de equipamentos.

3. Cabeamento horizontal.

4. Ponto de consolidação.

5. Identificação e rotulagem.

( ) Espaço onde os cabos horizontais de todos os andares convergem e são interligados aos equipamentos ativos.

( ) Sistema responsável por conectar áreas diferentes do edifício, incluindo diversos andares e áreas adjacentes.

( ) Trecho que interliga as tomadas de telecomunicações até a sala de telecomunicações do andar.

( ) Local que permite a interligação e organização dos cabos, geralmente aplicado para ajustes e mudanças futuras no layout.

( ) Prática essencial para evitar confusões e permitir a rastreabilidade dos cabos e conexões durante a manutenção.

A sequência está correta em

Em um diagrama unifilar de uma instalação elétrica residencial, o símbolo que se assemelha a um círculo com um “X” cruzado em seu interior, conforme a figura abaixo, representa qual componente elétrico?

Para instalar um sistema three way numa instalação 220V fase-fase, o modelo de interruptor empregado é:

Qual é a indicação correta da fiação para o trecho marcado com X?

Ainda com base na norma de símbolos gráficos para instalações elétricas prediais, assinale a alternativa correspondente ao componente representado na ilustração a seguir:

Figura 2NBR5444 - Símbolos Gráficos para Instalações Elétricas Prediais.

Em um projeto elétrico de uma unidade armazenadora de grãos, uma simbologia é convencionalmente utilizada para representar um contato normalmente fechado de um relé térmico em diagramas de comando, conforme as normas técnicas usuais. Essa simbologia é:

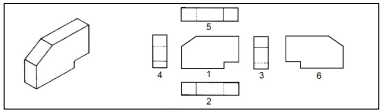

O eletricista, assim como outros profissionais das áreas técnicas, possui conhecimento para leitura e interpretação de desenho técnico de peças e componentes presentes nas instalações. A figura a seguir representa uma determinada peça e suas vistas nos seus diversos planos:

Diante do exposto, assinale, a seguir, a correta identificação das vistas dessa peça.

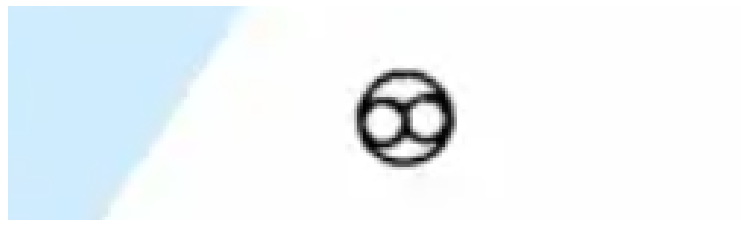

Analise o símbolo a seguir.

Com base na tabela de símbolos gerais de instrumentos da Norma ISA 5.5.1, o simbolo apresentado acima indica:

Na classificação de esquemas de aterramento, a primeira e a segunda letras simbolizam a situação, respectivamente, da alimentação em relação à terra e das massas da instalação elétrica em relação à terra.

Considere que, durante uma vistoria para ligação de uma unidade consumidora em bairro residencial, o eletricista responsável constatou que o ponto mais baixo do ramal de conexão ficará a 4,0 metros da pista de rolamento.

Nesse contexto, qual a providência que o eletricista deverá adotar?

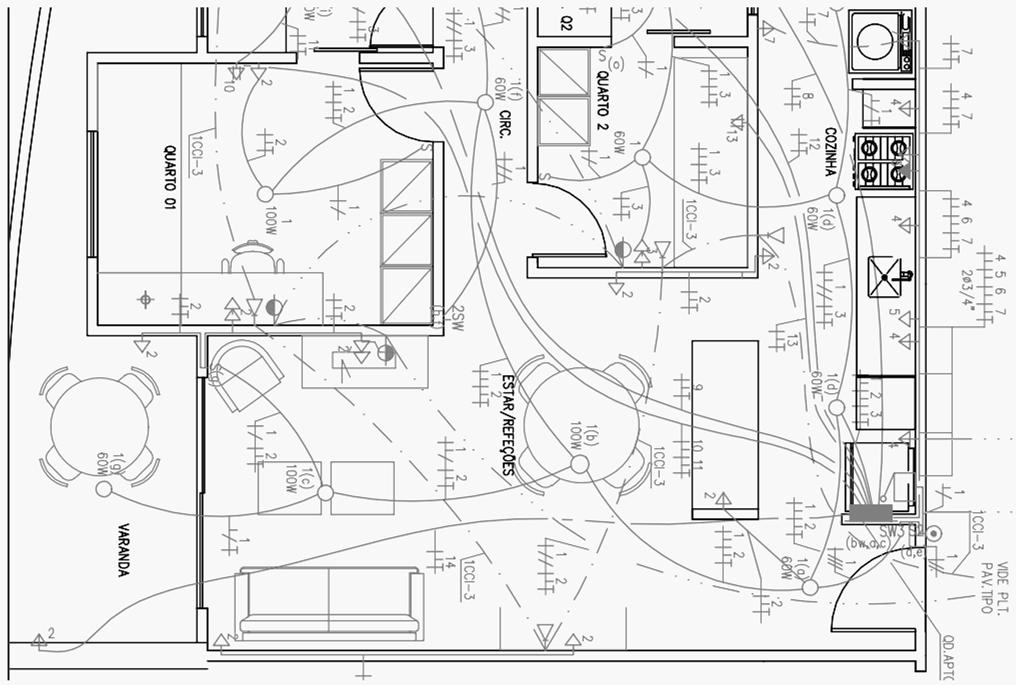

A interpretação correta de plantas e projetos elétricos é uma habilidade fundamental para o eletrotécnico. Analise o trecho do projeto elétrico de baixa tensão apresentado abaixo, que detalha as áreas de cozinha, estar/refeições e Quarto 01:

Com base nas informações contidas no projeto acima, assinale a alternativa correta.

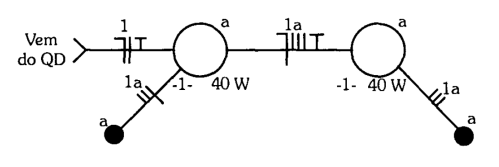

O esquema unifilar abaixo representa em planta a instalação elétrica necessária para o acionamento de duas lâmpadas de 40 W.

Em relação à instalação elétrica representada no unifilar, é correto afirmar que

Num prédio simples, diferentes ambientes pedem comandos distintos. Faça a associação correta (situação → solução):

I.Acionar luminária de dois pontos opostos do corredor.

II.Acionar a mesma luminária de três pontos.

III.Escada com desligamento automático após tempo.

IV.Circulação com presença de pessoas intermitente.

V.Área externa que acende ao anoitecer.

Opções:

A tabela abaixo possui duas colunas, onde em uma delas são apresentadas classes de extintores de incêndio e na outra três locais de incêndios:

A correspondência correta entre as colunas é
