Avalie as afirmações abaixo e coloque V para verdadeiro ou F para falso. Em seguida, assinale a alternativa com a sequência correta.


( ) Quando desejamos comandar diversas lâmpadas do mesmo ponto de luz, utilizamos o interruptor paralelo.

( ) Quando desejamos acender uma lâmpada de pontos diferentes, utilizamos o interruptor de varias seções.

( ) Quando há necessidade de comandar uma lâmpada de varios pontos diferentes, utilizamos um sistema de múltiplos interruptores, denominado Four-Way.


A

F - F - V


B

V - V - F


C

V - F - F


D

F - V - V

O símbolo da letra H inscrita em um círculo e com um traço horizontal acima indica interruptor elétrico com retardo para rearme, conhecido como pulsante, sendo usado para comandar circuitos de iluminação.


C

Certo


E

Errado

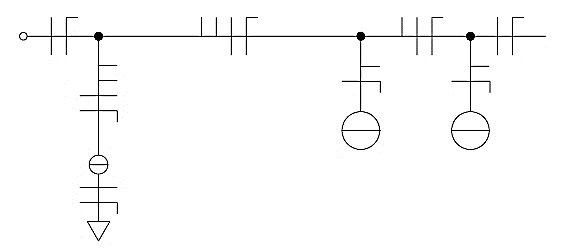

Analise o diagrama unifilar de uma instalação elétrica predial a seguir.

Imagem associada para resolução da questão

Podemos afirmar que o diagrama representa:


A

Interruptor duplo para comando de duas lâmpadas incandescentes e tomada bifásica.


B

Interruptor duplo para comando de duas lâmpadas incandescentes e tomada monofásica.


C

Interruptor simples para comando de duas lâmpadas incandescentes e tomada monofásica.


D

Interruptor paralelo para comando de duas lâmpadas incandescentes e tomada monofásica.

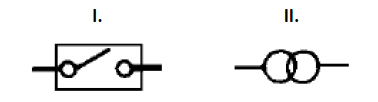

O profissional das áreas da elétrica, além do conhecimento técnico específico de eletricidade e áreas afins, deve também dominar o desenho técnico necessário para leitura, interpretação de diagramas, projetos e identificação de seus componentes e sistemas. Com base neste conhecimento, analise as imagens a seguir.

Imagem associada para resolução da questão

A identificação correta dos símbolos I e II são, respectivamente:


A

I. Disjuntor a óleo II. Transformador de corrente.


B

I. Disjuntor a óleo II. Transformador de potência.


C

I. Chave seccionadora II. Transformador de potência.


D

I. Chave seccionadora II. Transformador de corrente.

Na divisão da instalação, devem ser consideradas também as necessidades futuras. As ampliações previsíveis devem se refletir não só na potência de alimentação, mas também na taxa de ocupação dos condutos e dos quadros de distribuição.


C

Certo


E

Errado

A ética profissional é relevante para os profissionais de instalações elétricas, pois estabelece princípios de conduta que garantem a segurança, a qualidade e a responsabilidade nos serviços prestados.


C

Certo


E

Errado

Embora atualmente encontre-se cancelada e sem substituição, esta norma técnica brasileira apresenta os símbolos gráficos para instalações elétricas prediais que ainda são utilizados na representação técnica de instalações elétricas, inclusive em bibliotecas de programas computacionais destinados à elaboração de projetos elétricos e de automação. Trata-se da norma


A

NBR 5444.


B

NBR 5453.


C

NBR 5446.


D

NBR 5319.


E

NBR 5420.

Referente a leitura e interpretação de desenhos de instalação elétrica predial, associe a ilustração a seguir ao seu real significado, relacionada aos quadros de distribuição:


Imagem associada para resolução da questão


FONTE: NBR 5444 - SÌmbolos gráficos para instalações elétricas prediais


A

Caixa de interruptores.


B

Caixa de telefones.


C

Caixa de dissipação.


D

Quadro parcial de luz e força aparente.


E

Quadro parcial de luz e força oculto.

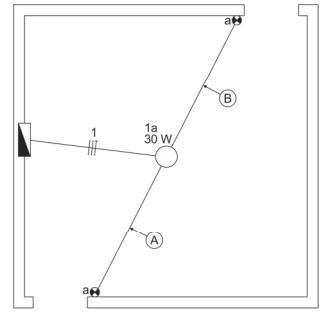

Considere o diagrama unifilar, a seguir, contendo dois interruptores paralelos bipolares alimentados por uma tensão de 220 V para o comando de uma lâmpada.


Imagem associada para resolução da questão


Representa os condutores que devem ser utilizados nos trechos A e B:


A

Trecho A: um condutor para a fase e dois condutores para os retornos; e Trecho B: um condutor para a fase e dois condutores para os retornos.


B

Trecho A: um condutor para a fase, um condutor para o neutro e quatro condutores para os retornos; e Trecho B: quatro condutores para os retornos.


C

Trecho A: um condutor para a fase e dois condutores para os retornos; e Trecho B: três condutores para os retornos.


D

Trecho A: dois condutores para as fases e quatro condutores para os retornos; e Trecho B: seis condutores para os retornos.


E

Trecho A: dois condutores para as fases e quatro condutores para os retornos; e Trecho B: quatro condutores para os retornos.

Pela NBR 5444/1989, o símbolo abaixo representa:


Imagem associada para resolução da questão


A

Condutor de retorno no interior do eletroduto.


B

Condutor terra no interior do eletroduto.


C

Condutor positivo no interior do eletroduto.


D

Condutor negativo no interior do eletroduto.


E

Cordoalha de terra.

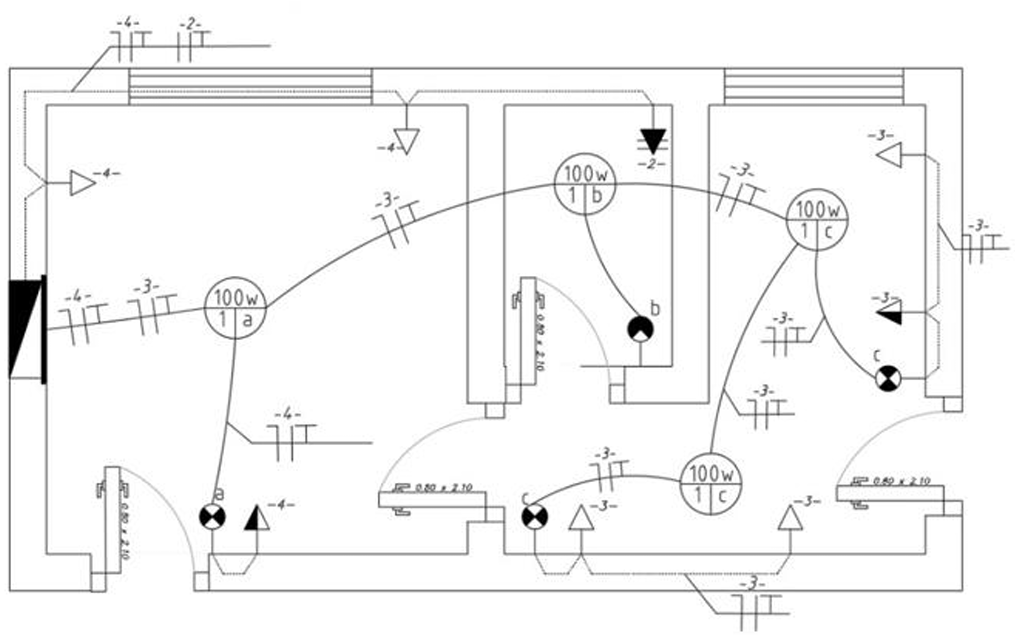

Sabendo que os tomadores a 0,3m do piso possuem potência prevista de 400W e que os tomadores a 1,3m do piso possuem 600W, determine a corrente do circuito 3, sabendo que a tensão entre fase e neutro é de 127V. Considere a NBR 5444 para fins de simbologia do diagrama unifilar e o valor da corrente sem casas decimais.

-

Imagem associada para resolução da questão


A

11A.


B

14A.


C

17A.


D

20A.


E

22A.

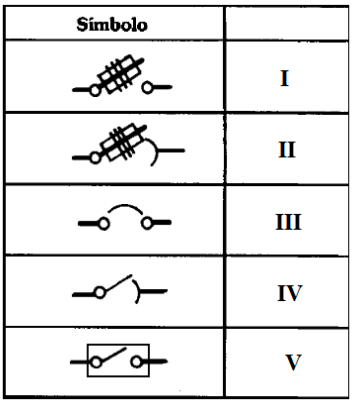

A NBR 5444 prevê uma série de símbolos para quadros de distribuição em instalação elétrica para diagramas unifilares. De acordo com a tabela abaixo, assinale a alternativa que representa, respectivamente, os seguintes símbolos:


  1. Disjuntor a óleo.
  2. Chave seccionadora abertura em carga.
  3. Disjuntor a seco.


Imagem associada para resolução da questão


A

II, IV e I.


B

II, III e I.


C

II, V e I.


D

V, II e III.


E

V, IV e III.

Baseado na NBR-5444, analise os condutores presentes no diagrama unifilar. Analise da esquerda para a direita os condutores no eletroduto. Determine a alternativa que identifica corretamente os condutores.

-

Imagem associada para resolução da questão


A

Fase, Neutro, Proteção e Retorno.


B

Fase, Retorno, Proteção e Neutro.


C

Neutro, Retorno, Proteção e Fase.


D

Fase, Proteção, Retorno e Neutro.


E

Neutro, Proteção, Retorno e Fase.

Referente as normas de desenho técnico e com base na NBR 5444 que trata dos símbolos gráficos para instalações elétricas, julgue o item de acordo com a imagem:


Imagem associada para resolução da questão


A

Saída para telefone externo no piso.


B

Saída para telefone interno na parede.


C

Saída para telefone externo na parede a uma altura "h".


D

Saída para telefone externo na parede (rede Telebrás).

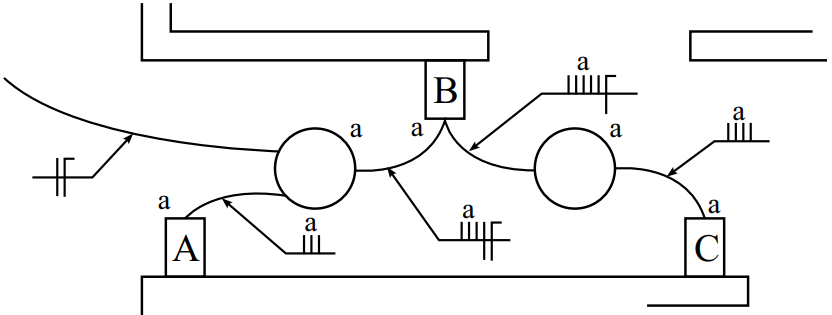

A Figura 3 apresenta um trecho de diagrama unifilar de uma instalação elétrica residencial, onde os interruptores nos pontos A, B e C foram suprimidos.

Figura 3

Imagem associada para resolução da questão

A Imagem associada para resolução da questão

C Imagem associada para resolução da questão

B Imagem associada para resolução da questão

D Imagem associada para resolução da questão

De acordo com a distribuição dos condutores indicada e admitindo-se que todos os condutores são referentes ao mesmo circuito e que todos os terminais dos três interruptores são utilizados, os símbolos referentes aos tipos de condutores que devem ser usados em cada um dos pontos, segundo a NBR 5444:1989, são:


A

A


B

B


C

C


D

D

Pela NBR 5444/1989, o símbolo abaixo representa:


Imagem associada para resolução da questão


A

Condutor de retorno no interior do eletroduto.


B

Condutor terra no interior do eletroduto.


C

Condutor positivo no interior do eletroduto.


D

Condutor negativo no interior do eletroduto.


E

Cordoalha de terra.

De acordo com a NBR 5444, que estabelece os símbolos gráficos referentes às instalações elétricas prediais, podemos afirmar que os símbolos a seguir significam, respectivamente:


Imagem associada para resolução da questão

Fonte: NBR 5444 adaptado.


A

I - Condutor seção 1,0 mm2, fase para campainha; II - Ponto de luz incandescente no teto em circuito vigia (emergência); III - Tomada de luz na parede, baixo (300 mm do piso acabado); IV - Quadro parcial de luz e força embutido.


B

I - Condutor seção 1,0 mm2, retorno para campainha; II - Ponto de luz incandescente no teto em circuito vigia (emergência); III - Saída para telefone externo na parede; IV - Quadro geral de luz e força embutido.


C

I - Condutor seção 1,0 mm2, neutro para campainha; II - Lâmpada de sinalização; III - Tomada de luz na parede, baixo (300 mm do piso acabado); IV - Quadro parcial de luz e força embutido.


D

I - Condutor seção 1,0 mm2, fase para campainha; II - Interruptor intermediário ou Four-Way; III - Saída para telefone interno na parede; IV - Quadro geral de luz e força embutido.


E

I - Condutor seção 1,0mm2, fase para campainha; II - Lâmpada de sinalização; III - Saída para telefone interno na parede; IV - Quadro parcial de luz e força embutido.
