Ano: 2024
Banca: Fundação para o Vestibular da Universidade Estadual Paulista - VUNESP
Prova: VUNESP - Prefeitura de São Bernardo do Campo - Eletricista - 2024

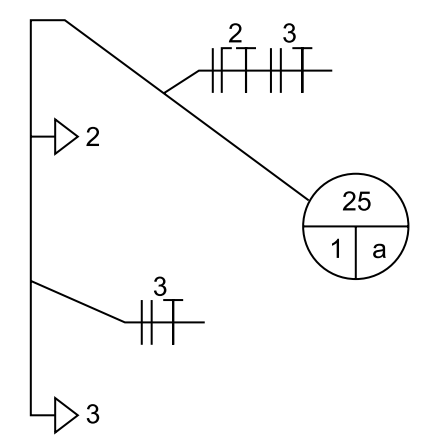

Considere a figura a seguir, que mostra um pequeno trecho de uma instalação elétrica predial:



Interpretando o desenho do circuito, e sabendo que a instalação é alimentada por um circuito bifásico (Vff = 220 V; Vfn = 127 V) pode-se afirmar que:

A

a tensão do circuito 3 é de 127 V.

B

a tomada do circuito 3 é de 220 V.

C

a tomada do circuito 2 é de 220 V.

D

o circuito 2 é composto por duas fases e um neutro.
