Questões de Concurso sobre Circuitos de comunicações (multiplicadores de frequência, misturadores, moduladores e demais equipamentos correlatos)

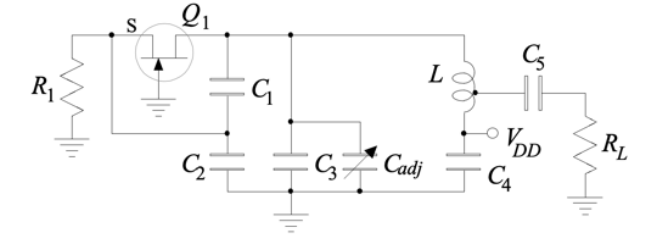

Considere o circuito a seguir:

Sabendo que o oscilador do circuito opera em 80 MHz e dado que $C_1=5\text{pF},C_2=20\text{pF},C_3=33\text{pF},L=0,1\mu \text{H e}{Q}_1:C_{gs}=2,5\text{pF}\pm 20\%$, a capacitância de C_adj para o C_gs no valor nominal é de aproximadamente

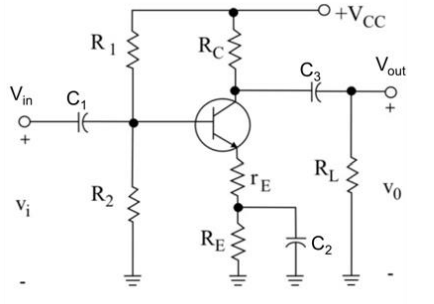

No amplificador descrito no circuito a seguir, cada $V_{CC}=12\text{V},C_1=1\mu \text{F}$ , $R_1=10\text{k}\Omega ,R_2=4,7\text{k}\Omega ,R_C=1\text{k}\Omega ,\text{transistor:}2\mathrm{N}3904,r_E=100\Omega ,R_E=330\Omega ,C_2=47\mu \text{F},C_3=10\mu \text{F}.$

Dado que, $R_S=300\Omega ,r_e^{\prime }=3,5\Omega ,\beta =200,C_{be}=6\text{pF},C_{bc}=3,5\text{pF}\text{e}{A}_v=9,7$ a frequência de corte superior é de aproximadamente

Em sistemas de comunicação analógicos, a utilização de circuitos eletrônicos não lineares permite a geração de novas componentes espectrais, correspondentes às somas e diferenças das frequências dos sinais aplicados, princípio explorado em processos de modulação, demodulação e conversão de frequência.

A figura mostra um circuito oscilador em anel empregado em sistemas digitais.

Fonte: Banca Examinadora, 2026.

Assumindo que cada inversor tem atraso de propagação de 2 ns, a frequência de oscilação é

Uma fábrica de móveis utiliza dispositivos atuadores na etapa de usinagem com ações de controle do tipo ON-OFF para dispositivos discretos e PID para a velocidade de elementos de corte. Sobre as redes industriais e os dispositivos descritos, assinale a alternativa correta.

Sobre o processo de conversão de frequências em sistemas de tecnologia RF, analise as afirmativas a seguir.

I. Na saída dos misturadores, geralmente deseja-se eliminar via filtragem as componentes da frequência do sinal original, seus harmônicos e sua soma, no caso dos circuitos transmissores.

II. Os elementos chaveadores que realizam o processo de conversão de frequências podem ser implementados com diodos ou transistores.

III. Os misturadores podem ser dos tipos simples, balanceado ou balanceado duplo, caso utilizem um, dois ou quatro elementos chaveadores, respectivamente.

Está correto o que se afirma em

Em circuitos transmissores e receptores de RF, é muito comum a utilização de um misturador para converter a frequência de sinais.

Sobre esse típico componente de circuitos RF, analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) Em sistemas de edição de áudio, a mistura de duas faixas sonoras, de modo que sejam ouvidas simultaneamente, é um exemplo de mistura de sinais típico de um misturador.

( ) Um misturador é sempre um circuito com um componente não-linear, que produz frequências soma e diferença dos sinais de entrada.

( ) Em circuitos transmissores é comum usar a frequência diferença para converter “para cima” a portadora a uma frequência mais elevada.

As afirmativas são, respectivamente,

Assinale a opção que corresponde à principal diferença entre um multiplexador (MUX) e um demultiplexador (DEMUX).

A multiplexação é o processo de combinação de diversos sinais de mensagem para que sejam transmitidos simultaneamente pelo mesmo canal. Sabendo disso, quais são os quatro métodos de multiplexação normalmente utilizados?

Sistema de modulação de sinais digitais em que cada nível lógico corresponde a um sinal analógico de frequência diferente:

O VCO (oscilador controlado por tensão) é um circuito usado para gerar

O conjunto indutor-capacitor forma um filtro passa-alta que permite à carga monitorar os pulsos produzidos pelo modulador PWM.

O multiplicador que aplicado à potência nominal de um motor indica a carga que pode ser acionada continuamente, sob tensão e frequência nominais e com um determinado limite de elevação de temperatura de enrolamento é conhecido como fator

HART (Highway Addressable Remote Transducer) é um protocolo de comunicação bidirecional, introduzido em 1990. Utilizado em plantas industriais, no qual, controla de modo padronizado o envio e recebimento de dados digitais através de cabos analógicos. É um sistema a dois fios com taxa de comunicação de 1.200 bits/s (bps). Os dados digitais são comunicados simultaneamente com o sinal de instrumentação 4-20 mA, utilizando:

Normalmente empregada no dimensionamento de sistemas de comunicações, a expressão C = B⋅log₂ $\left(1+\frac{S}{N}\right)$ , que mostra simbologia típica da área, trata especificamente de

A propagação em uma determinada faixa de frequências apresenta as seguintes características:

$\bullet$ mecanismo de propagação: propagação em visibilidade;

$\bullet$ aspectos do sistema: antenas de abertura e sistemas de alta capacidade;

$\bullet$ efeitos da atmosfera e do terreno: desvanecimento por multipercursos, atenuação por chuvas acima de 10 GHz e obstrução pelo terreno;

$\bullet$ tipos de serviço e aplicações: fixo terrestre e por satélite, móvel terrestre e por satélite, sensoriamento remoto e radar.

A sigla e a faixa de frequências pela qual é conhecida, são, respectivamente,

A respeito dos sistemas de comunicação, são feitas as seguintes afirmações:

I. A modulação é uma maneira de associar uma mensagem de interesse aos parâmetros de uma senoide (amplitude, frequência, fase), o que facilita a transmissão de informação sobre longas distâncias.

II. Modulação de amplitude (AM) e modulação de frequência (FM) são duas técnicas clássicas de modulação analógica que foram largamente empregadas por emissoras de rádio.

III. ASK, PSK e FSK são exemplos de técnicas de modulação digital que vêm substituindo as técnicas de modulação analógica.

IV. A informação modulada digitalmente ocupa uma faixa de frequência menor, o que possibilita a existência de um número maior de emissores utilizando um mesmo canal.

Está(ão) correta(s) a(s) afirmação(ões):

Tipicamente, um sistema de comunicação simples apresenta os seguintes elementos

Acerca das redes estruturadas, assinale a alternativa correta.
