Questões de Concurso sobre Sistemas de comunicação digitais, transmissão e recepção de sinais digitais

Um sistema de transmissão de dados possui taxa de transmissão de 800 Mbps, utilizando modulação 16-QAM.

A duração de símbolos desse sistema é de aproximadamente

Há efeito Doppler quando a onda eletromagnética que se propaga sofre refração seguida de difração, ou vice-versa. A interferência intersimbólica é agravada na presença do efeito Doppler na transmissão de sinais em sistemas de comunicações digitais.

Em algoritmos de codificação de vídeo, a compensação de movimento explora redundâncias espaciais em quadros temporais individuais, com objetivo de reduzir artefatos de blur associado ao movimento de objetos na cena.

A modulação QPSK (Quadrature Phase-Shift Keying) é uma técnica que modula a fase da portadora em quatro possíveis valores, e permitirá que cada símbolo transmitido represente dois bits de informação.

O processo de equalização em um receptor digital terá como objetivo principal amplificar o sinal recebido para compensar a atenuação do canal.

No receptor ótimo de sistemas de comunicação digital que empregam modulação em frequência chaveada (FSK) em canais AWGN, mantendo-se constante a relação entre a energia de bit e a densidade espectral de potência do ruído, a probabilidade de erro na detecção de um símbolo pode ser reduzida ao se aumentar M.

No formato JPEG, é utilizada a compressão sem perdas baseada na transformada discreta de Fourier (DFT), o que permite representar imagens com alta fidelidade.

Analise a situação a seguir.

Uma planta de envase de bebidas está em processo de modernização de sua instrumentação. Atualmente, os sensores de nível e temperatura dos tanques estão conectados a um CLP central, por meio de sinais analógicos no padrão 4-20 mA, com cabeamento ponto a ponto. Para reduzir custos de fiação, melhorar a confiabilidade e permitir diagnóstico remoto, a empresa decidiu migrar para uma rede de comunicação digital industrial.

Durante a fase de projeto, foram levantadas as seguintes necessidades:

● Integração de sensores inteligentes com endereçamento individual.

● Suporte para a topologia em barramento para reduzir cabeamento.

● Comunicação determinística e robusta contra interferências eletromagnéticas.

● Possibilidade de futura integração com sistemas supervisórios via Ethernet industrial.

● Implementação de boas práticas de cibersegurança para proteger o tráfego de dados.

Com base nessas informações, assinale a opção mais adequada para o cenário descrito.

Num sistema de proteção para uma rede radial em média tensão é empregado um tipo de coordenação entre seus dispositivos de proteção baseado em sinais digitais. Na ocorrência de uma falta na zona primária de um dispositivo, esse indica aos dispositivos a montante que uma falta foi detectada, enviando um sinal de bloqueio para que esses não operem, enquanto providencia a abertura da rede e a extinção da falta. O sistema descrito utiliza seletividade

Um sistema CFTV (Circuito Fechado de TV) no modelo tradicional, utiliza um DVR para gravar as imagens, e a conexão entre o DVR e as câmeras analógicas se dá por meio de um cabo coaxial. Como o cabo coaxial tem certa rigidez e sua bitola é razoável, em vista dos conduítes de passagem das edificações, pode-se utilizar um artifício para ligação dos dois dispositivos com cabo de par telefônico, e para tanto se utiliza ______ nas extremidades. Assinale a alternativa que preencha corretamente a lacuna.

Uma câmera transmite vídeo em 4K, ou seja, imagens de 3840 x 2160 pixels, sem áudio. Considere uma profundidade de cor de 8 bits por pixel por canal (vermelho, verde e azul) e uma taxa de quadros padrão de 30 fps. Sendo assim, a taxa de transmissão em megabits/s (Mb/s) necessária para a câmera transmitir esse vídeo, caso não fosse usada nenhuma técnica de compressão seria, aproximadamente

O analisador de espectro permite visualizar a forma de onda de sinais modulados, essenciais para compreender a transmissão de dados através de cabos coaxiais e fios de par trançado, sendo útil apenas na análise de sistemas de comunicação via cabo.

Um dos processos fundamentais para a transmissão a distância é a codificação de informação em símbolos em um formato adequado para o meio utilizado.

HAYKIN, Simon.Communication systems. 4. ed.Edition Wiley. 2000 (tradução livre).

Acerca dos métodos de codificação em sistemas de comunicação, assinale a alternativa correta.

Nas últimas décadas, as pesquisas sobre o rádio definido por software permitiram diversas inovações nas comunicações móveis, tais como o LTE e o Wi-Fi.

Acerca dessa tecnologia, analise as afirmativas a seguir.

I. O desempenho do rádio não é mais relacionado exclusivamente ao desempenho de seus componentes analógicos, uma vez que o processamento dos sinais foi transferido para o domínio digital.

II. O rádio definido por software permite projetos mais flexíveis, uma vez que os componentes típicos de sistemas rádio, tais como misturadores e filtros, podem ser implementados via software.

III. Não é possível suportar novos padrões de comunicação sem substituir o hardware do equipamento rádio.

Está correto o que se afirma em

Protocolos de comunicação digital são um conjunto de regras e convenções estabelecidas que permitem a troca de dados e informações entre dispositivos eletrônicos e/ ou sistemas de computação. Cada protocolo tem sua finalidade e sua aplicação e podem ser classificados em dois tipos: protocolos industriais e protocolos de comunicação entre computadores.

Assinale a alternativa que apresenta um protocolo de comunicação entre computadores.

O sistema apresentado é capaz de trabalhar com entroncamento digital a quatro fios entre centrais privadas de comutação telefônica (CPTC) e com telefones públicos analógicos.

Em relação aos circuitos presentes no bloco de controle, caso seja utilizada a arquitetura de controle compartilhado, se um processador apresentar falha, os demais processadores poderão assumir a carga daquele que falhou.

Nos sistemas de comunicação que necessitam converter sinais analógicos para digitais, são utilizados os conversores A/D, cuja primeira etapa consiste em converter infinitos valores de tensão em um número finito, tomados em intervalos de tempo regulares. Trata-se da etapa de

O bloco identificado pela letra A corresponde à rede de comutação e realiza a conexão entre as vias de comunicação digital.

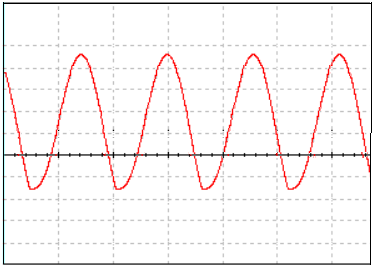

Um sinal foi amostrado em uma tela de osciloscópio, conforme Figura 3 abaixo. As configurações do aparelho utilizado estavam da seguinte forma: Ponteira em 1x, escala horizontal igual a 20 ms/divisão e vertical igual a 750 mV/divisão. Analise a tela postada:

Figura 3

Qual o valor da frequência do sinal, em hertz (Hz), e o nível DC do sinal, em Volts (V)?
