Uma cozinha residencial possui 4 m de comprimento e 3,5 m de largura. Tendo-se como orientação a NBR 5410 (Instalações elétricas de baixa tensão), e levando-se em consideração as quantidades mínimas necessárias de pontos de iluminação e tomadas de uso geral, estabelecidos pela norma, a previsão de carga, em VA, para iluminação e tomadas de uso geral, respectivamente, dessa instalação é
160 VA e 500 VA.
220 VA e 2000 VA.
220 VA e 500 VA.
160 VA e 2000 VA.
100 VA e 500 VA.
Em uma instalação elétrica de baixa tensão, deseja-se proteger um circuito contra sobrecarga e curto-circuito utilizando um disjuntor termomagnético. As seguintes informações foram obtidas: corrente de projeto do circuito: lb = 26,0 A; capacidade de condução dos condutores: Iz = 35,0 A; seção dos condutores: S = 6,0 mm2; corrente de curto-circuito no ponto de instalação: Icc = 6,0 k A; constante relacionada com o material (PVC) e isolação dos condutores: k = 115. Com base na norma NBR 5410 (Instalações elétricas de baixa tensão) e nos critérios de proteção, é correto afirmar que
o disjuntor deve ter corrente nominal superior a 35,0 A para garantir a proteção contra sobrecarga.
a capacidade de interrupção do disjuntor pode ser inferior a 6,0 kA, desde que a corrente nominal seja adequada.
a corrente nominal do disjuntor deve estar entre 26,0 A e 35,0 A, e sua capacidade de interrupção deve ser igual ou superior a 6,0 kA.
a corrente nominal do disjuntor deve ser inferior à corrente de projeto para evitar disparos indevidos.
a corrente convencional de atuação do disjuntor deve ser inferior a 70 A; portanto qualquer disjuntor abaixo desse valor é aceitável.
A norma reguladora NR 10 – Segurança em Instalações e Serviços em Eletricidade, na seção 10.10 – Sinalização de Segurança, item 10.10.1 estabelece que, nas instalações e serviços em eletricidade deve ser adotada sinalização adequada de segurança, destinada à advertência e à identificação, obedecendo ao disposto na NR-26 – Sinalização de Segurança, de forma a atender, entre outras, as situações a seguir, EXCETO:
Identificação de circuitos elétricos.
Restrições e impedimentos de acesso.
Sinalização de áreas de circulação, de vias públicas, de veículos e de movimentação de cargas.
Sinalização das áreas específicas de fiscalização tributária.
Identificação de equipamento ou circuito impedido.
De acordo com a NBR5410, o sistema de aterramento deve apresentar e fazer o que nos circuitos elétricos?
Alta resistência no solo para segurar valores elevados de tensões transitórias.
Alta resistência entre cabos, hastes e solo para isolar o valor de referência da Tensão.
Baixa resistência entre cabos, hastes, e solo para conduzir com facilidade sobretensões transitórias e falhas de equipamentos elétricos.
Baixa resistência entre cabos, hastes, e solo para isolar com facilidade sobretensões e falhas de equipamentos elétricos.
Nenhuma das alternativas.
Qual a tensão monofásica e bifásica distribuída pela empresa COPEL aqui no Paraná para residências?
127/380V.
220V/380V.
110V/227V.
127V/220V.
Nenhuma das alternativas.
Qual Bitola de cabo é recomendado pela NBR5410 para instalação de Tomadas de uso Geral TUGs?
2,5mm2.
2mm2.
1,5mm2.
1mm2.
Nenhuma das alternativas.
Conforme a NBR-5410, a máxima queda de tensão percentual permitida em circuitos de baixa tensão em relação à tensão nominal da instalação, calculados a partir dos terminais secundários do transformador de Média Tensão/Baixa Tensão de propriedade da unidade consumidora, é de:
2%
4%
5%
7%
10%
Segundo a NBR5410, nos quadros de distribuição, deve sempre ser previsto espaço de reserva para ampliações futuras.
No caso de um quadro com 8 circuitos efetivamente disponíveis, o espaço mínimo destinado a reserva, em número de circuitos, deve ser
1.
2.
3.
4.
5.
Em uma instalação elétrica predial, o quadro de distribuição (QD) é o ponto onde se concentram os dispositivos de proteção e controle dos circuitos terminais. Segundo a NBR 5410 e as boas práticas de projeto, é recomendado que:
o QD preveja espaço físico de reserva compatível com a quantidade e o tipo de circuitos inicialmente previstos, permitindo ampliações futuras
a instalação do QD seja feita em locais com pouca circulação, como dormitórios ou sanitários, para reduzir riscos de manuseio indevido
o QD esteja a qualquer altura, desde que não ultrapasse 2,5 m do piso acabado
o QD fique próximo ao ponto de maior carga, mesmo que isso implique dificuldade de acesso ou em ambientes com risco de umidade
De acordo com a norma brasileira de instalações elétricas em baixa tensão, NBR 5410, as dimensões internas dos eletrodutos e suas conexões devem permitir que os condutores possam ser instalados e removidos com facilidade após a montagem. Para isso, a norma técnica indica um fator de ocupação do eletroduto, dado pelo quociente entre a soma das seções transversais dos condutores previstos e a área útil da seção transversal do eletroduto. Considerando eletrodutos com três ou mais condutores, o quociente das seções transversais não deve ser superior a:
40%
20%
31%
53%
80%

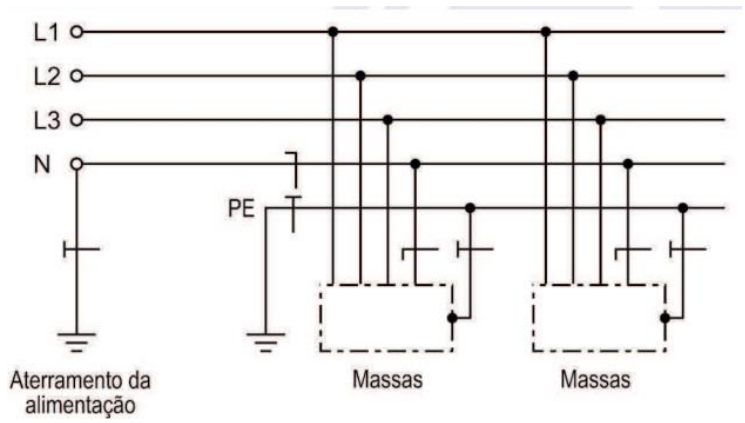

Considerando os esquemas de aterramento como abordado pela NBR 5410, analise a figura e assinale a alternativa que corresponde ao esquema de aterramento apresentado.

Esquema TT.
Esquema TN-C.
Esquema TN-S.
Esquema IT.
Esquema TN-C-S.
De acordo com a NBR 5410, qualquer instalação nova, ampliação ou reforma de instalação existente deve ser inspecionada e ensaiada, durante a execução e/ou quando concluída, antes de ser colocada em serviço pelo usuário. Um dos ensaios que deve ser realizado é a medição da resistência de isolamento, que deve ser realizada de acordo com:
I. a medição entre os condutores vivos deve ser feito dois a dois e antes da conexão dos equipamentos de utilização;
II. deve ser realizado a medição entre cada condutor vivo e terra;
III. nos esquemas de aterramento TT, o condutor PEN é considerado parte da terra.
É correto o que se afirma em:
apenas I.
apenas III.
apenas I e III.
apenas II e III.
apenas I e II.

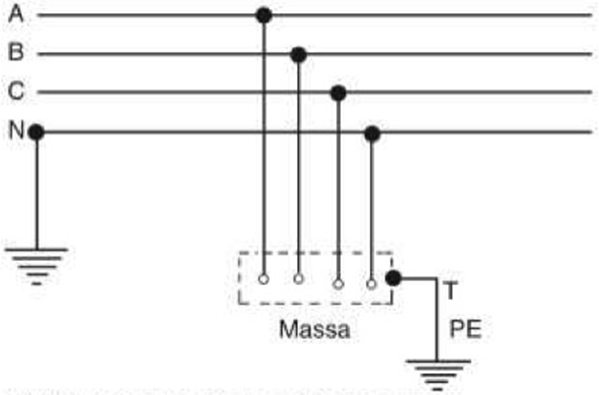

A figura abaixo exibe uma configuração de instalação elétrica. Sobre o tema, analise as assertivas abaixo e assinale a alternativa correta.

I. Trata-se de um esquema de aterramento em instalação elétrica de alimentação monofásica.
II. A situação da alimentação em relação à terra é de sistema diretamente aterrado.
III. As massas estão ligadas ao ponto de alimentação, onde ocorre o aterramento.
IV. Os condutores de neutro e de proteção estão separados.
Todas as assertivas estão corretas.
Todas as assertivas estão incorretas.
Apenas a assertiva I está correta.
Apenas as assertivas II e IV estão corretas.
Apenas as assertivas I e III estão corretas.

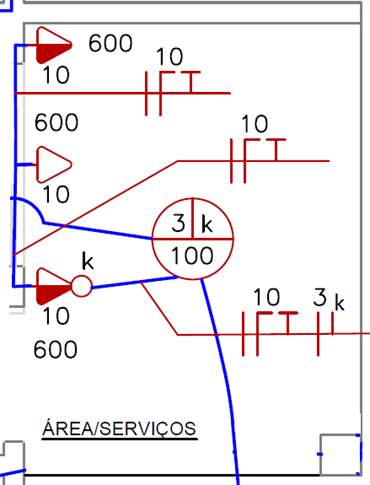

Com base na NBR 5410, assinale a alternativa correta sobre o diagrama unifilar apresentado na Figura 19 abaixo.

Figura 19
O circuito 10 é de força, condutores com 2,5 mm² de seção transversal.
O circuito 3 é de iluminação, com condutores de fase e terra.
O circuito 10 não possui condutor de terra.
O circuito 3 não possui condutor de retorno.
Na análise de determinado equipamento, se ele pode ser ligado em um sistema de baixa tensão, deve-se analisar se a previsão de carga está obedecendo às prescrições das Normas Técnicas.
A carga a se considerar para um equipamento de utilização é a potência nominal por ele absorvida, dada pelo fabricante ou calculada a partir da tensão nominal, da corrente nominal e do
barramento de equipotencialização suplementar.
barramento de equipotencialização principal.
dispositivo de proteção a corrente diferencial-residual.
fator de potência.
elemento condutivo.
Um profissional está analisando um projeto elétrico, e o contratante solicita que cada tomada deverá ter um uso específico de equipamentos a serem alimentados. Dessa maneira, o profissional deve ficar atento, em sua análise, ao fato de que as tomadas de uso específico, para esses equipamentos, devem estar localizadas a uma distância máxima de quantos metros do ponto previsto de instalação?
1,50 metros.
1,20 metros.
2,00 metros.
2,20 metros.
1,80 metros.
Uma residência será alimentada por um padrão de entrada monofásico, com tensão de 127 V. A carga total instalada é de 6.350 W. Considerando um fator de demanda de 0,8, determine a corrente elétrica total calculada que deve ser considerada para o dimensionamento do disjuntor geral do padrão de entrada:
25,0 A.
35,5 A.
40,0 A.
62,5 A.
Complete corretamente o texto a seguir, escolhendo a alternativa que preenche a lacuna:
Considera-se baixa tensão (BT) a faixa de tensão que ultrapassa 50 volts em corrente alternada ou 120 volts em corrente contínua, sendo igual ou inferior a 1000 volts em corrente alternada ou até _________ em corrente contínua, entre fases ou entre fase e terra.
1.100 volts.
1.300 volts.
1.400 volts.
1.500 volts.
1.600 volts.

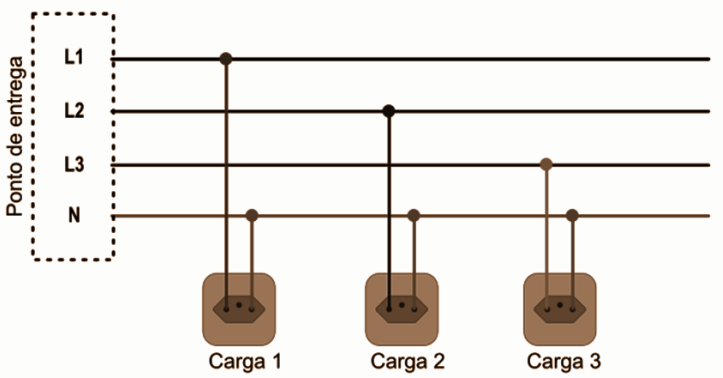

Em instalações residenciais de baixa tensão, a partir de uma determinada carga prevista na instalação, recomenda-se que se utilize o sistema trifásico de 4 fios, com distribuição equilibrada da carga entre as fases. Nesses sistemas, entretanto, a necessidade de uma proteção contra uma interrupção externa de neutro é imprescindível. No esquema a seguir, por exemplo, há três tomadas de uma instalação residencial, cuja tensão de fase é 220V. Elas são destinadas a equipamentos distintos com potências Pc1 = 10W, Pc2 = 100W e Pc3 = 1000W. Cada equipamento está ligado em uma fase diferente.

Fonte: FUNCERN, 2025.
Considerando que há uma interrupção de neutro antes do ponto de entrega dessa instalação, que não há aterramento e que os equipamentos Carga 1 e Carga 2 estão sendo usados no momento da falta,
o equipamento “Carga 1” será danificado por sobretensão, pois Carga 1 e Carga 2 estarão em série e submetidos à tensão de linha entre L1 e L2.
o equipamento “Carga 2” será danificado por sobretensão, pois Carga 1 e Carga 2 estarão em série e submetidos à tensão de linha entre L1 e L2.
os equipamentos não funcionarão adequadamente, pois estarão sujeitos à subtensão por estarem submetidos à metade da tensão de linha entre L1 e L2.
os equipamentos serão danificados por sobretensão por estarem, agora, submetidos à tensão de linha.
Segundo a NBR 5410, nas linhas aéreas externas, os condutores nus devem ser instalados de forma que seu ponto mais baixo observe a altura mínima em relação ao solo, onde houver tráfego de veículos pesados de
3,5m.
5,0m.
4,5m.
4,0m.
5,5m.
