Assinale a opção correta com base nas diretrizes dadas pela NBR 5410 para o dimensionamento do condutor neutro.
A
Em sistemas trifásicos, a seção do condutor neutro pode chegar a ser igual ou maior que a seção dos condutores de fase quando a presença da segunda harmônica for maior que 15%.
B
Em sistemas monofásicos, a seção do condutor neutro deve ser igual à seção do condutor de fase.
C
Um único condutor neutro pode ser aproveitado por, no máximo, dois circuitos.
D
A existência de cargas não lineares é irrelevante para o dimensionamento do condutor neutro.
E
O dimensionamento é realizado assumindo condições equilibradas.
Em instalações elétricas de baixa tensão, o dimensionamento adequado dos condutores é essencial para garantir a segurança e o desempenho do sistema. Considerando os critérios estabelecidos para o correto dimensionamento de condutores elétricos, assinale a alternativa correta:
A
O dimensionamento dos condutores deve considerar unicamente a corrente nominal dos dispositivos de proteção instalados no circuito.
B
A queda de tensão admissível nos condutores pode ser ignorada em circuitos terminais, desde que o disjuntor esteja adequadamente dimensionado.
C
A temperatura ambiente interfere na capacidade de condução de corrente dos condutores, quando menor for esta temperatura maior será o fluxo de calor do condutor para o ambiente em seu entorno.
D
O uso de condutores com seção transversal superior ao necessário é proibido pela norma, pois pode causar sobreaquecimento dos componentes do circuito.
E
Para circuitos monofásicos, o condutor de neutro deve sempre ter a mesma seção do condutor fase, independentemente das cargas e condições de instalação.
A respeito dos esquemas de aterramento utilizados em redes de baixa tensão, assinale a opção correta.
A
No esquema TN-C-S, no sentido da fonte para a carga, o trecho do circuito onde o esquema TN-C é aplicado está localizado após o trecho em que é localizado o esquema TN-S.
B
O esquema TN-C não admite o uso de dispositivos de proteção diferencial-residual (DR).
C
No esquema TT, o eletrodo de aterramento de neutro da fonte é aproveitado pelas massas da instalação.
D
No esquema TN-S, o eletrodo de aterramento do ponto neutro da fonte é aproveitado pelas massas da instalação, usando o próprio condutor neutro da carga.
E
A nomenclatura IT se refere apenas ao caso em que a fonte não é aterrada.
Nas instalações elétricas prediais é comum a utilização de eletrodutos para proteção dos cabos e condutores que vão levar a energia até as cargas. Eles podem ser instalados em paredes, pisos e tetos, podendo ser enterrados, embutidos ou aparentes. A norma ABNT NBR-510 regulamenta sobre as normas aplicáveis às instalações elétricas e sobre regras para a utilização de eletrodutos nas instalações elétricas de baixa tensão. Considerando o que a norma fala sobre o emprego de eletrodutos e condutores em instalações de baixa tensão, selecione a alternativa CORRETA:
A
Os condutores com isolação de PVC possuem uma capacidade de sobrecarga maior do que os condutores com isolação de XLPE.
B
A taxa de ocupação máxima para um eletroduto contendo três ou mais condutores não deve ser superior a 50%.
C
A taxa de ocupação máxima para um eletroduto contendo dois condutores não deve ser superior a 31%.
D
Nos eletrodutos só devem ser instalados condutores isolados ou cabos unipolares.
E
Para os trechos contínuos de tubulação, sem interposição de caixas ou equipamentos, não devem exceder 30 m de comprimento para linhas internas às edificações.
Sobre a NBR – 5410, assinale a alternativa correta.
A
A NBR – 5410 estabelece que, para áreas iguais ou menores que 6 m2 , deve-se atribuir um mínimo de 100 VA para a carga de iluminação e, para áreas maiores que 6 m2 , atribuir um mínimo de 60 VA para os primeiros 6 m2 , acrescidos de 100 VA para aumento de 4 m2 inteiros.
B
A NBR – 5410 estabelece que, para áreas iguais ou menores que 6 m2 , deve-se atribuir um mínimo de 100 VA para a carga de iluminação e, para áreas maiores que 6 m2 , atribuir um mínimo de 100 VA para os primeiros 6 m2 , acrescidos de 60 VA para aumento de 4 m2 inteiros.
C
A NBR – 5410 estabelece que, para áreas iguais ou menores que 6 m2 , deve-se atribuir um mínimo de 100 VA para a carga de iluminação e, para áreas maiores que 6 m2 , atribuir um mínimo de 100 VA para os primeiros 6 m2 , acrescidos de 100 VA para aumento de 4 m2 inteiros.
D
A NBR – 5410 não estabelece critérios para iluminação de áreas internas de residências, ficando a decisão por conta do projetista e do cliente.
Ao dimensionar os circuitos de Tomadas de Uso Geral (TUG) em um escritório administrativo de uma unidade armazenadora de grãos, conforme a NBR 5410, a potência mínima que deve ser atribuída para cada ponto de tomada em cômodos ou dependências com área igual ou inferior a 6 m2, e como devem ser quantificados os demais pontos em cômodos maiores, considerando a previsão de cargas, são:
A
100 VA por ponto em áreas ≤6 m2 ; para áreas >6 m2 , um ponto a cada 5 m ou fração de perímetro, atribuindo 100 VA para os três primeiros pontos e 60 VA para os excedentes.
B
No mínimo 100 VA por ponto em áreas ≤6 m2 ; para áreas >6 m2 , no mínimo um ponto para cada 3,5 m ou fração de perímetro, sendo os três primeiros de 600 VA cada e os demais de 100 VA cada.
C
100 W por ponto, independentemente da área; um ponto a cada 5 m de perímetro.
D
No mínimo 100 VA por ponto. Para cômodos ou dependências com área superior a 6 m2 , deve ser previsto no mínimo um ponto de tomada para cada 5 m, ou fração, de perímetro, espaçados tão uniformemente quanto possível. Aos pontos de tomada assim determinados deve ser atribuída uma potência de, no mínimo, 100 VA por ponto.
A NBR 5410 estabelece critérios para o dimensionamento dos eletrodutos em instalações elétricas de baixa tensão, levando em conta a quantidade de cabos ou condutores presentes em seu interior. O objetivo é garantir que a taxa de ocupação não ultrapasse um limite de segurança, evitando aquecimento excessivo e facilitando a instalação. De acordo com essa norma, quando há três ou mais cabos ou fios no interior de um eletroduto, a área transversal livre do eletroduto deve ser de, pelo menos,
A
50% da sua área transversal total.
B
47% da sua área transversal total.
C
69% da sua área transversal total.
D
60% da sua área transversal total.
Toda falha constatada no funcionamento da instalação elétrica deve ser comunicada a pessoa advertida ou qualificada.
C
Certo
E
Errado

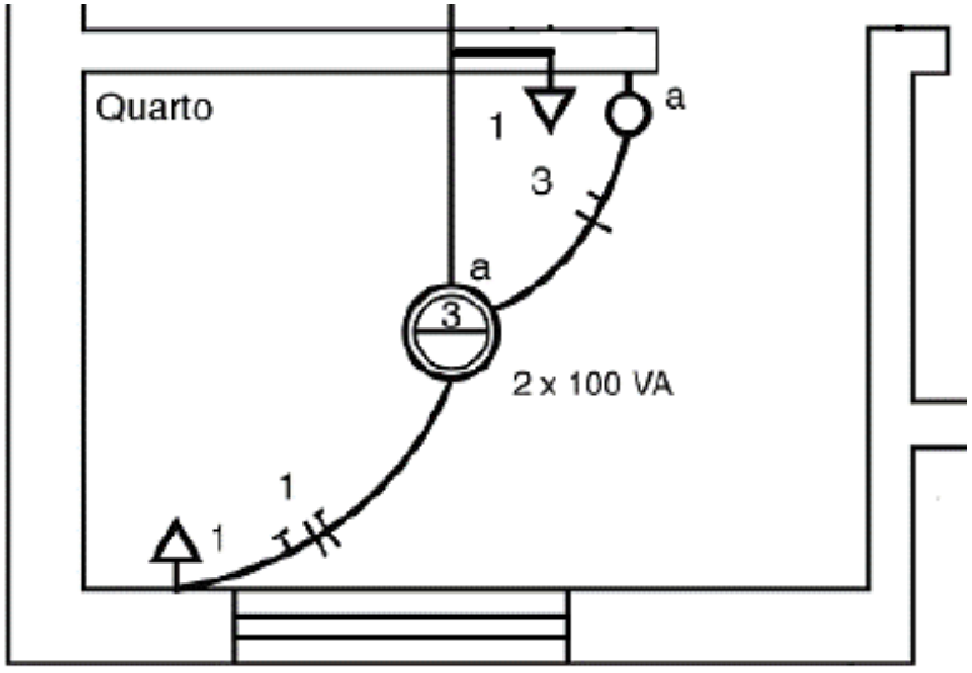

De acordo com a NBR 5410, dimensione os condutores do projeto apresentados na figura abaixo.
A
Circuito 1: condutor fase, cor vermelha, 2,5 mm²; condutor neutro, cor azul-claro, 2,5 mm²; condutor terra, cor verde, 2,5 mm². Circuito 3: condutor fase, cor preta, 1,5 mm²; condutor retorno, cor amarela, 1,5 mm².
B
Circuito 1: condutor fase, cor vermelha, 2,5 mm²; condutor neutro, cor azul-claro, 2,5 mm²; condutor terra, cor verde, 2,5 mm². Circuito 3: condutor fase, cor verde, 1,5 mm²; condutor retorno, cor azul-claro, 1,5 mm².
C
Circuito 1: condutor fase, cor vermelha, 1,5 mm²; condutor neutro, cor azul-claro, 1,5 mm²; condutor terra, cor verde, 1,5 mm². Circuito 3: condutor fase, cor preta, 1,5 mm²; condutor retorno, cor amarela, 1,5 mm².
D
Circuito 1: condutor fase, cor vermelha, 2,5 mm²; condutor neutro, cor azul-claro, 2,5 mm²; condutor terra, cor verde, 2,5 mm². Circuito 3: condutor fase, cor preta, 2,5 mm²; condutor retorno, cor amarela, 2,5 mm².
E
Circuito 1: condutor fase, cor verde, 2,5 mm²; condutor neutro, cor azul-claro, 2,5 mm²; condutor terra, cor vermelha, 2,5 mm². Circuito 3: condutor fase, cor preta, 1,5 mm²; condutor retorno, cor amarela, 1,5 mm².
Ao realizar a confecção de uma instalação elétrica em um prédio público, qual das alternativas apresenta um procedimento tecnicamente correto e conforme as normas de segurança?
A
Interruptores e tomadas podem ser fixados sem caixa de embutir, se o acabamento da parede permitir esse tipo de instalação.
B
Os circuitos devem ser separados, identificados, bem isolados e instalados em eletrodutos com dimensionamento adequado, conforme projeto e normas da ABNT.
C
A conexão de circuitos diferentes em uma mesma fase pode ser utilizada para tentar melhorar o equilíbrio de carga da rede elétrica, conforme projeto e normas da ABNT.
D
Cabos neutro e de proteção (terra) podem ser unidos dentro do quadro elétrico quando não houver espaço suficiente para separação.
E
Segundo as normas de segurança da ABNT a fiação elétrica pode permanecer aparente em áreas com acesso restrito, desde que esteja fixada corretamente às superfícies.
A NBR 5410 (Norma Brasileira de Instalações Elétricas de Baixa Tensão) estabelece as condições mínimas para oferecer a segurança e o bom funcionamento de sistemas elétricos de baixa tensão nas edificações. A norma visa proteger pessoas e animais, preservar bens materiais e garantir o funcionamento adequado das instalações elétricas. Sabendo disso, marque a alternativa que indica o valor das tensões máximas presentes nas instalações cobertas por esta norma.
A
Igual ou inferior a 1000V em corrente alternada e 1500V em corrente contínua.
B
Inferior a 1000V em corrente alternada e 2000V em corrente contínua.
C
Igual ou inferior a 500V em corrente alternada e 1000V em corrente contínua.
D
Inferior a 220V em corrente alternada e 440V em corrente contínua.
Para a segurança dos trabalhadores do setor elétrico, faz-se necessário conhecer as diretrizes da Norma Regulamentadora Nº 10 – NR10, do Ministério do Trabalho e Emprego – MTE, aplicável em todo o território nacional. Quanto à sinalização de segurança nas instalações e serviços em eletricidade, deve ser adotada de forma a atender, dentre outras situações:
A
as delimitações de áreas comuns, a critério do agente de manutenção.
B
a sinalização de impedimento de energização, apenas para manutenções programadas.
C
a identificação de circuitos elétricos.
D
a identificação, sempre que possível, de equipamento ou circuito impedido.
E
os travamentos e bloqueios de dispositivos e sistemas de manobra, excetuando-se os sistemas de comandos.

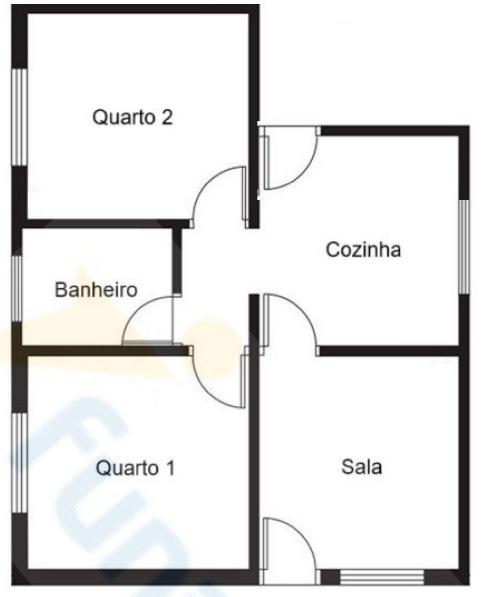

A figura abaixo apresenta uma planta baixa de uma residência comum:
A tabela abaixo apresenta as dimensões de cada cômodo:
Cômodo | Comprimento (m) | Largura (m) |
Sala | 4,30 | 2,80 |
Cozinha | 4,10 | 2,80 |
Quarto 1 | 4,30 | 3,20 |
Quarto 2 | 3,30 | 3,20 |
Banheiro | 1,80 | 2,10 |
Considerando a NBR 5410:2004, analise as assertivas abaixo:
I. A potência mínima de iluminação para cada quarto é 160 VA.
II. Não é obrigatória a instalação de tomadas de uso geral no banheiro.
III. O número mínimo de pontos de tomadas de uso geral na sala é três, enquanto na cozinha devem ser previstas pelo menos quatro.
IV. A soma da potência total mínima atribuída às tomadas de uso geral da cozinha não deve ser inferior a 1.900 VA.
V. A soma da potência total mínima atribuída às tomadas de uso geral da sala não deve ser inferior a 1.500 VA.
Quais estão corretas?
A
Apenas I, Il e III.
B
Apenas I, Ill e IV.
C
Apenas II, IV e V.
D
Apenas I, III, IV e V.
E
I, II, III, IV e V.
A tomografia computadorizada (TC) é uma técnica de imagem médica que utiliza radiação ionizante para gerar cortes transversais detalhados do corpo humano, sendo amplamente utilizada para avaliação de traumas, tumores e doenças cardiovasculares. Acerca desse exame, marque V para as afirmativas verdadeiras e F para as falsas.
(__)A tomografia computadorizada utiliza feixes de raios-X e algoritmos computacionais para reconstruir imagens tridimensionais do corpo humano.
(__)A dose de radiação recebida pelo paciente em uma tomografia é menor do que a de um exame de raio-X convencional, pois os equipamentos modernos minimizam a exposição à radiação.
(__)O sistema de detecção da tomografia computadorizada emprega sensores de estado sólido que convertem a radiação X em sinais elétricos, processados para formar imagens digitais.
(__)Os tubos de raios-X na tomografia computadorizada operam com alta tensão, gerando feixes colimados que são modulados para otimizar a resolução espacial das imagens.
A sequência está correta em:
A
V − F − V − V.
B
V − V − V − V.
C
V − F − F − F.
D
F − F − V − V.
E
F − F − V − F.
Durante a execução de uma instalação elétrica de baixa tensão, o eletricista precisa selecionar corretamente os condutores isolados para cada função do circuito, atendendo aos requisitos de identificação por cores estabelecidos na NR 26 e na ABNT NBR 5410:2004.
São cores utilizadas na isolação dos condutores que podem ser empregados nas situações descritas a seguir, exceto:
A
Condutor de neutro: cabo azul.
B
Condutor de proteção (aterramento): cabo verde ou verde / amarelo.
C
Condutor de fase: cabo verde.
D
Condutor destinado a funções distintas de neutro e proteção: cabo preto.
Durante a instalação de um sistema monofásico, o eletricista conecta:
A
Uma fase e um neutro.
B
Duas fases e um neutro.
C
Três fases.
D
Uma fase, um neutro e um terra.
Ao substituir contatos auxiliares de um contator em bancada, o eletricista quer reduzir retrabalho e erros na remontagem. Complete a prática recomendada: "Antes de soltar qualquer borne, é aconselhável ______ os condutores, ______ as ligações e, na montagem, aplicar ______ especificado pelo fabricante."
A
etiquetar; fotografar; torque
B
torcer; pintar; solda
C
medir; desenergizar; graxa
D
retirar; aquecer; cola
E
cortar; descartar; aperto "no tato"
O Técnico em Manutenção lida frequentemente com instalações elétricas que operam em baixa tensão. Assim, assinale a alternativa CORRETA quanto ao limite que define a baixa tensão.
A
Até 100 V.
B
Até 500 V.
C
Até 1.000 V.
D
Até 5.000 V.
E
Até 10.000 V.
Durante um serviço de manutenção em um edifício comercial, ocorre uma queda parcial de energia em determinados andares. O eletricista responsável é acionado para realizar o reparo nos circuitos de baixa tensão (127/220 V) e verificar um possível defeito no transformador de média tensão (13,8 kV/380 V) que alimenta o quadro geral da edificação. Com base nas normas brasileiras de segurança elétrica e nos procedimentos corretos de campo, sobre como o eletricista deve proceder durante o reparo podemos afirmar:
I - Antes de iniciar os reparos na rede de baixa tensão, o eletricista deve desligar o circuito afetado, testar a ausência de tensão com o multímetro e sinalizar a área de trabalho, garantindo que ninguém religue o disjuntor acidentalmente.
II - Caso o defeito esteja no lado de média tensão do transformador, o eletricista deve acionar a concessionária ou equipe autorizada, pois a intervenção em equipamentos de média tensão não é permitida a profissionais sem habilitação específica para esse nível de tensão.
III - Após o reparo na baixa tensão, o eletricista deve realizar o teste de continuidade e verificar o correto funcionamento dos circuitos antes de liberar a instalação para uso, garantindo que o sistema esteja seguro e sem riscos de sobrecarga.
IV - Para agilizar o atendimento, o eletricista pode abrir o compartimento de média tensão do transformador e testar a presença de energia com ferramentas isoladas, desde que use luvas de borracha e botas dielétricas, mesmo sem autorização formal.
Marque a alternativa correta:
A
Apenas as afirmativas, I, II e IV estão corretas.
B
Apenas as afirmativas, II, III e IV estão corretas.
C
Apenas as afirmativas, I, II e III estão corretas.
D
Todas as afirmativas estão corretas.
De acordo com a NR-10, Segurança em Instalações e Serviços em Eletricidade, a classificação correta das tensões elétricas é
A
Alta Tensão (AT): tensão superior a 500 volts em corrente alternada ou 1000 volts em corrente contínua, entre fases ou entre fase e terra.
B
Extra-Baixa Tensão (EBT): tensão não superior a 50 volts em corrente alternada ou 120 volts em corrente contínua, entre fases ou entre fase e terra.
C
Baixa Tensão (BT): tensão superior a 50 volts em corrente alternada ou 120 volts em corrente contínua e igual ou inferior a 500 volts em corrente alternada ou 1000 volts em corrente contínua, entre fases ou entre fase e terra.
D
Alta Tensão (AT): tensão superior a 500 volts em corrente alternada ou 750 volts em corrente contínua, entre fases ou entre fase e terra.
E
Baixa Tensão (BT): tensão inferior a 50 volts em corrente alternada ou 120 volts em corrente contínua, entre fases ou entre fase e terra.
