Questões de Concurso sobre NBR 5410 – Instalações elétricas de baixa tensão

(PMM/URCA 2025) Ao dimensionar o circuito de Tomadas de Uso Geral (TUG) em um escritório administrativo da Secretaria Municipal de Educação, foi verificada inicialmente uma área de 5 m². Após uma reforma, o ambiente foi ampliado, passando a ter 9 m² (quadrado de 3 m x 3 m). De acordo com os critérios mínimos de quantificação e potência de tomadas estabelecidos pela ABNT NBR 5410, o número mínimo de tomadas e a potência mínima total atribuída em cada uma das situações será:

A NBR 5410 estabelece os requisitos para a segurança em instalações elétricas de baixa tensão, cobrindo desde o dimensionamento de condutores, proteção contra choques elétricos, até sistemas de aterramento. A norma também trata das condições ambientais e influências externas que afetam a instalação elétrica.

Sobre a NBR 5410 e suas diretrizes para instalações elétricas de baixa tensão, analise as afirmações abaixo:

l. A proteção contra sobretensões transitórias, conforme a NBR 5410, é mandatória apenas em regiões com maior incidência de descargas atmosféricas.

Il. A seção mínima dos condutores para circuitos que alimentam tomadas de uso geral em áreas molhadas deve ser de, no mínimo, 2,5 mm², independentemente do material condutor.

lIl. A NBR 5410 recomenda que circuitos com correntes nominais superiores a 16 A devem possuir dispositivos de proteção contra sobrecorrente dimensionados de acordo com a capacidade térmica dos condutores.

IV. Em ambientes com classificação de influência externa AB5, as instalações devem considerar proteção adicional contra corrosão e choques elétricos, conforme detalhado na NBR 5410.

Assinale a alternativa que apresenta APENAS as afirmações corretas:

De acordo com as normas técnicas de instalações elétricas de baixa tensão, os trechos contínuos de tubulação, sem interposição de caixas ou equipamentos, não devem exceder:

identificação de circuitos e equipamentos é fundamental para garantir a operabilidade e segurança de uma instalação elétrica. A NBR 5410:2004 estabelece critérios e recomendações para identificação dos componentes elétricos e linhas elétricas de uma instalação. Sobre a norma e suas recomendações a respeito desse tema, analise as afirmações a seguir.

I. Qualquer condutor isolado, cabo unipolar ou veia de cabo multipolar utilizado como condutor neutro deve ser identificado conforme essa função. Em caso de identificação por cor, deve ser usada a cor preta na isolação do condutor isolado ou da veia do cabo multipolar, ou na cobertura do cabo unipolar.

Il. Qualquer condutor isolado, cabo unipolar ou veia de cabo multipolar utilizado como condutor de proteção (PE) deve ser identificado de acordo com essa função. Em caso de identificação por cor, deve ser usada a dupla coloração verde-amarela ou a cor verde (cores exclusivas da função de proteção), na isolação do condutor isolado ou da veia do cabo multipolar, ou na cobertura do cabo unipolar.

III. Qualquer condutor isolado, cabo unipolar ou veia de cabo multipolar utilizado como condutor de fase deve ser identificado de acordo com essa função. Em caso de identificação por cor, deve ser usada a coloração vermelha ou preta na isolação do condutor isolado ou da veia do cabo multipolar, ou na cobertura do cabo unipolar.

IV. Os dispositivos de proteção devem ser dispostos e identificados de forma que seja fácil reconhecer os respectivos circuitos protegidos.

Assinale a alternativa que apresenta APENAS as afirmações corretas.

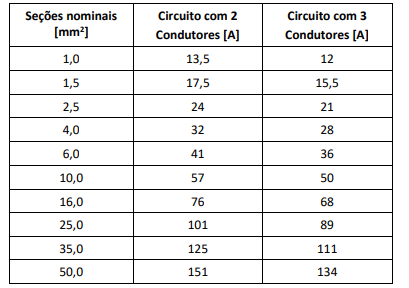

Um circuito de 200 V alimenta um equipamento de 4,0 kW. Este circuito compartilha o eletroduto com outros circuitos, implicando em um fator de correção de 0,7 e a temperatura ambiente do local é de 30⁠º. A tabela abaixo apresenta a capacidade de condução de corrente para temperatura ambiente de 30 °C, em ampères:

A menor sessão do condutor, a fim de atender ao critério de capacidade de condução de corrente elétrica, é:

Em instalação elétrica predial, as cargas monofásicas são ligadas em série para garantir a mesma tensão em todos os equipamentos.

A norma ABNT NBR 5410 é aplicável para quais limites de tensão nominal?

De a cordo a NBR5410 qual a cor do condutor de proteção aterramento?

De a cordo a NBR5410 qual a cor do condutor de neutro?

A NBR 5410 (Norma Brasileira de Instalações Elétricas de Baixa Tensão) estabelece em seu texto as condições mínimas de segurança e o bom funcionamento aos sistemas elétricos de baixa tensão das edificações novas e existentes. Sobre os esquemas de aterramento presentes na NBR 5410, julgue os itens a seguir:

I. O esquema TN possui um ponto da alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção.

II. O esquema TT possui um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodo(s) de aterramento eletricamente distinto(s) do eletrodo de aterramento da alimentação.

III. No esquema IT todas as partes vivas são isoladas da terra ou um ponto da alimentação é aterrado através de impedância.

IV. No esquema TN-C-S, as funções de neutro e de proteção são combinadas, em parte, utilizando um único condutor.

Marque a alternativa correta.

A fiscalização municipal está analisando o projeto elétrico de uma edificação comercial antes da emissão do parecer técnico. As instalações elétricas prediais devem ser projetadas e executadas conforme a NBR 5410 da ABNT, que define requisitos obrigatórios de segurança, dimensionamento e funcionamento adequado. O sistema deve incluir proteção contra choques elétricos, aterramento eficiente e dispositivos de segurança, sendo o projeto de responsabilidade de engenheiro eletricista habilitado e a execução, de profissional qualificado. Considerando as instalações elétricas prediais e suas exigências normativas e legais, marque V para as afirmativas verdadeiras e F para as falsas.

(__)As instalações elétricas prediais de baixa tensão devem ser projetadas, executadas e verificadas conforme NBR 5410 da ABNT que estabelece requisitos técnicos obrigatórios para garantir segurança de pessoas e animais, conservação de bens e funcionamento adequado das instalações, sendo essa norma técnica de observância obrigatória conforme determinação legal.

(__)As instalações elétricas são compostas por ramal de entrada, medidor de energia, quadro de distribuição com dispositivos de proteção como disjuntores e DR, circuitos internos com condutores de cobre em eletrodutos de PVC, caixas de passagem, interruptores, tomadas e luminárias, sendo obrigatório sistema de aterramento adequado para proteção contra choques elétricos.

(__)O projeto de instalações elétricas prediais deve ser elaborado por engenheiro eletricista ou de instalações habilitado no CREA conforme atribuições profissionais estabelecidas pela Lei 5.194/66, a execução deve ser realizada por eletricista qualificado, e a instalação deve ser vistoriada pela concessionária antes da ligação definitiva dos serviços.

(__)As instalações elétricas prediais podem ser executadas por qualquer pessoa sem qualificação técnica específica utilizando materiais de qualquer procedência sem certificação de conformidade, dispensando projeto elaborado por engenheiro habilitado, dispensando aterramento de proteção e dispensando vistoria pela concessionária antes da ligação dos serviços elétricos.

Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:

Considere as afirmativas abaixo a respeito da NR-10:

I. As medidas de proteção individual devem ser priorizadas nas atividades de profissionais que envolvam energia elétrica.

II. Nas instalações elétricas em áreas classificadas, devem ser adotados dispositivos de proteção, como alarme e seccionamento automático.

III. Para instalações com carga instalada superior a 75 kW é previsto Prontuário com as especificações dos equipamentos de proteção coletiva e individual.

Está correto o que se apresenta em:

Em uma instalação de rede de alimentação elétrica predial, a Norma NBR 5410 exige o uso de cores padronizadas nos condutores para garantir a segurança e facilitar a manutenção.

Qual é a cor que deve ser usada exclusivamente para identificar o Condutor de Proteção (Terra - PE) em qualquer ponto da rede?

Com base na NBR 5410:2004 − Instalações elétricas de baixa tensão, assinale a alternativa correta sobre as características, dimensionamento e proteção dos condutores elétricos em instalações prediais:

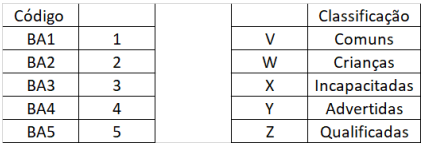

A ABNT NBR5410 estabelece o nível de competência das pessoas a ser considerado na elaboração e manutenção de uma instalação elétrica. Associe corretamente as colunas e assinale a alternativa que representa a correspondência correta.

De acordo com a norma NBR 5410, dimensione os condutores do projeto apresentado na figura abaixo:

De acordo com a norma NBR 5410 (Instalações Elétricas de Baixa Tensão), em qual esquema de aterramento NÃO é permitido atribuir ao dispositivo diferencial residual (DR) a função de seccionamento automático contra choques elétricos?

As normas brasileiras estabelecem uma série de critérios para determinar o número de pontos de tomada que devem ser previstos em um local durante um projeto de instalações elétricas de baixa tensão. Em particular, no caso de cozinhas, deve ser previsto no mínimo um ponto de tomada para cada X m, ou fração, de perímetro, sendo que acima da bancada da pia devem ser previstas no mínimo Y tomadas de corrente.

Assinale a alternativa que apresenta os valores que substituem corretamente X e Y na afirmação acima.

Seguindo as prescrições da ABNT NBR 5410/2008, que trata das instalações elétricas de baixa tensão, recomenda-se omitir o dispositivo de proteção contra sobrecargas em circuitos que alimentem equipamentos de utilização nos casos em que o desligamento inesperado do circuito suscitar uma situação de perigo ou, inversamente, desabilitar equipamentos indispensáveis em uma situação de perigo. São exemplos de tais casos:

I. Circuitos de excitação de máquinas rotativas.

II. Circuitos de alimentação de eletroímãs para elevação de cargas.

III. Circuitos secundários de transformadores de corrente.

IV. Circuitos de motores usados em serviços de segurança (bombas de incêndio, sistemas de extração de fumaça etc.).

Quais estão corretos?

Nas instalações elétricas de modo geral, as normas brasileiras admitem a utilização de condutores com isolação feita de materiais propagadores de chama, desde que possuam adequada isolação elétrica para o nível de tensão empregado.
