Leia o enunciado e considere a lacuna a seguir:
Segundo as orientações da NBR 5410, os pontos de tomada de uso específico devem ser localizados no máximo a _____ do ponto previsto para a localização do equipamento a ser alimentado.
A alternativa que completa CORRETAMENTE A lacuna acima é:
A
3,5 m.
B
2,5 m.
C
1,5 m.
D
4,5 m.
Para efeitos da ABNT NBR 5419 (Proteção contra descargas atmosféricas), são considerados:
A
Dois Níveis de Proteção (NP).
B
Três Níveis de Proteção (NP).
C
Quatro Níveis de Proteção (NP).
D
Cinco Níveis de Proteção (NP).
Ano:
2026
Nos ambientes com infraestrutura de engenharia e tecnologia constata-se a presença de vários motores de indução trifásicos e monofásicos. São equipamentos de grande investimento e de difícil reposição imediata. Todos os equipamentos elétricos são protegidos e essas proteções estão centralizadas no seu quadro de distribuição. Isto é necessário para motores isolados e também qualquer equipamento ligado na rede elétrica.
Nas previsões impostas pela NBR 5410, em relação ao uso de disjuntores nos quadros de distribuição do circuito elétrico da carga, analise os itens a seguir:
I. Devem poder interromper qualquer sobrecorrente inferior ou igual à corrente de curto-circuito presumida no ponto em que o dispositivo for instalado;
II. Devem poder interromper qualquer sobrecorrente logo acima do valor da corrente nominal presumida para qualquer equipamento elétrico em uso;
III. Devem ser instalados de forma a impossibilitar alterações nos seus ajustes, por pessoas não advertidas e que sejam qualificadas;
IV. Devem ser instalados de forma a impossibilitar alterações nos seus ajustes, por pessoas não advertidas nem qualificadas.
Está correto o que se afirma em
A
III, apenas.
B
I, II e III.
C
I e IV, apenas.
D
I, II e IV, apenas.
E
I, II, III e VI.
De acordo com as normas técnicas vigentes, como a NBR 5419, assinale a alternativa que descreve corretamente um princípio ou um componente do Sistema de Proteção contra Descargas Atmosféricas (SPDA).
A
O SPDA tem como objetivo principal impedir que as descargas atmosféricas atinjam a estrutura protegida.
B
Um SPDA devidamente instalado garante 100% de proteção contra danos a equipamentos eletrônicos sensíveis no interior da edificação.
C
O sistema de descida é responsável por conduzir a corrente da descarga atmosférica do subsistema de captação até o subsistema de aterramento.
D
O uso de captores do tipo Franklin é obrigatório em todas as edificações, independentemente da altura ou do volume da estrutura.
Conforme NBR 5419-1, a probabilidade de ocorrência de descargas atmosféricas cujos parâmetros de correntes estejam fora do intervalo máximo e mínimo do NP I é menor que:
A
2%.
B
0,25%.
C
1%.
D
0,5%.
De acordo com a NBR 5419-3:2015, quanto às partes da estrutura que podem ser consideradas como condutores naturais de descida, assinale V, se verdadeiras, ou F, se falsas.
( ) As instalações metálicas, desde que a continuidade elétrica entre as várias partes seja feita de forma durável.
( ) As armaduras das estruturas de concreto armado eletricamente contínuas.
( ) O vigamento de aço interconectado da estrutura.
( ) Elementos da fachada, perfis e subconstruções de madeira das fachadas.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
A
V – F – V – F.
B
F – V – F – V.
C
V – V – V – F.
D
F – F – V – F.
E
V – V – F – V.
Ano:
2025
De acordo com a ABNT NBR 5419, que trata da proteção de estruturas contra descargas atmosféricas, assinale a alternativa correta.
A
A resistência de aterramento para edificações destinadas a materiais explosivos ou inflamáveis deve ser inferior a 5Ω.
B
O eletrodo de terra deve ser conectado à extremidade inferior do condutor de descida, e o valor da resistência de terra deve ser inferior a 10Ω.
C
As armaduras de ferro das fundações podem ser usadas como eletrodos de terra, desde que atendam às prescrições da norma ABNT NBR 5419.
D
A instalação de captores para descargas laterais em estruturas altas deve ser realizado a partir da altura de 35m.
E
O método de proteção contra descargas atmosféricas denominado “Franklin” é um modelo de proteção admitido pela norma.
Ano:
2025
Uma empresa projeta a proteção contra descargas atmosféricas de um prédio comercial de 50m de altura, situado em uma região com alta incidência de tempestades. Segundo a ABNT NBR 5419, considerando os sistemas de captação, descida e aterramento, assinale a alternativa correta.
A
Para uma proteção classe III, o sistema de captação tipo malha (mesh) deve ter espaçamento máximo de 15m entre condutores, e os condutores de descida devem ser dispostos de forma que a distância máxima entre eles não ultrapasse 15m.
B
É permitido utilizar somente um eletrodo de aterramento no sistema, desde que sua resistência seja menor que 10 Ω, independentemente da altura do edifício.
C
Condutores de descida devem ser ligados apenas à extremidade superior das armaduras da fundação, e não é permitida a conexão em pontos intermediários.
D
O nível de proteção LPL I admite que estruturas de até 60m de altura não utilizem captores adicionais, apenas o sistema Franklin no topo do edifício.
E
Armaduras de lajes intermediárias não podem ser utilizadas como parte do sistema de aterramento, mesmo que estejam interligadas à malha de aterramento principal.
O Secretário de Planejamento da Prefeitura Municipal de Imbé solicitou ao eletricista que elaborasse um relatório sobre a Manutenção Preventiva do Sistema de Proteção contra Descargas Atmosféricas (SPDA) da Secretaria. Quais são os passos de verificação que o eletricista deve priorizar e destacar nesse relatório como essenciais, conforme a NBR 5419:2005?
A
Medição da tensão da rede elétrica e do fator de potência do transformador da escola, e inspeção apenas dos extintores de incêndio próximos ao quadro de distribuição.
B
Verificação dos cabos de baixa tensão, pintura das paredes, inspeção visual dos captores e inspeção visual dos cabos de descida.
C
Inspeção visual de todos os captores e condutores de descida, aferição da continuidade elétrica das conexões e medição da resistência de aterramento.
D
Apenas a verificação da pintura e do estado estético do para-raios, sem necessidade de medições elétricas, já que se trata de manutenção preventiva.
E
Inspeção visual dos captores e condutores de descida, teste de isolação dos cabos que chegam ao quadro geral de BT, e cálculo da demanda energética mensal da secretaria.
Os corrimãos devem ser instalados em rampas e escadas em ambos os lados, respeitando alturas padronizadas para garantir a acessibilidade universal. Nessas condições, quais são as alturas que devem ser adotadas na instalação dos corrimãos, medidas da face superior do corrimão até o bocel ou quina do degrau (no caso de escadas) ou do patamar (no caso de rampas)?
A
0,80 m e 0,90 m.
B
0,85 m e 0,95 m.
C
0,92 m e 0,70 m.
D
0,70 m e 1,00 m.
E
0,75 m e 0,92 m.
De acordo com a ABNT NBR 5410:2004, nas instalações elétricas de baixa tensão (≤ 1 000 V CA), o número mínimo de tomadas de uso geral em um cômodo residencial deve ser dimensionado com base no perímetro das paredes. A norma estabelece que deve haver pelo menos 1 tomada a cada x metros ou fração de perímetro.
Qual é o valor de x definido pela norma?
A
1,5 m
B
3,5 m
C
4 m
D
5 m
E
7,5 m
Com base na NBR 5410:2004 − Instalações elétricas de baixa tensão, assinale a alternativa correta sobre as características, dimensionamento e proteção dos condutores elétricos em instalações prediais:
A
Os dispositivos de proteção contra sobrecorrente devem ser instalados apenas nos condutores de proteção e de aterramento, conforme a seção 6.4 da NBR 5410.
B
Os cabos não-propagantes de chama, livres de halogênio e com baixa emissão de fumaça e gases tóxicos podem ser somente condutores isolados ou cabos unipolares.
C
O condutor de proteção (PE) pode ser utilizado como condutor neutro, desde que esteja devidamente identificado e protegido por disjuntor e dispositivo diferencial residual (DR).
D
O condutor neutro deve obrigatoriamente ser interrompido por dispositivo de proteção, juntamente com as fases, mesmo que não esteja passando corrente.
E
Todos os condutores devem ser providos, no mínimo, de isolação, a não ser quando o uso de condutores nus ou providos apenas de cobertura for expressamente permitido.
Um dos métodos mais utilizados nos Sistemas de Proteção Contra Descargas Atmosféricas (SPDA) é a instalação de condutores de descida para condução das descargas atmosféricas até o solo. Segundo a norma ABNT NBR 5419:2015, qual dos seguintes métodos pode ser utilizado para os condutores de descida de um SPDA não isolado da estrutura a ser protegida?
A
Se a parede for feita de material prontamente combustível e a elevação da temperatura dos condutores de descida for perigosa, os condutores de descida devem ser instalados de forma a ficarem distantes da parede, pelo menos 0,1 m. Os suportes de montagem podem estar em contato com a parede.
B
Se a parede é feita de material combustível, os condutores de descida podem ser posicionados na superfície ou dentro da parede, desde que a seção nominal do condutor de alumínio não seja inferior a 50 milímetros quadrados.
C
Se a parede é feita de material não combustível, é dispensável o uso de condutores de descida, uma vez que a estrutura é considerada equipotencializada devido a uma descida natural.
D
Se a parede for feita de material prontamente combustível e a elevação da temperatura dos condutores de descida for perigosa, é vedada a instalação de condutores de descida, sendo necessário utilizar dos outros métodos de proteção descritos em norma.
E
Se a parede é feita de material combustível, os condutores de descida podem ser posicionados na superfície ou dentro da parede, desde que as descidas de aço galvanizado estejam espaçadas de acordo com um SPDA de classe |.
De acordo com a ABNT NBR 5419:2015, é (são) fator (es) independente (s) da classe do sistema de proteção contra descargas atmosféricas (SPDA):
A
Espessura mínima de placas ou tubulações metálicas no sistema de captação.
B
Raio da esfera rolante, tamanho da malha e ângulo de proteção.
C
Distâncias típicas entre condutores de descida e condutores em anel.
D
Comprimento mínimo dos eletrodos de terra.
E
Distância de segurança contra centelhamento perigoso.
Ano:
2023
Banca:
Fundação Carlos Chagas - FCC

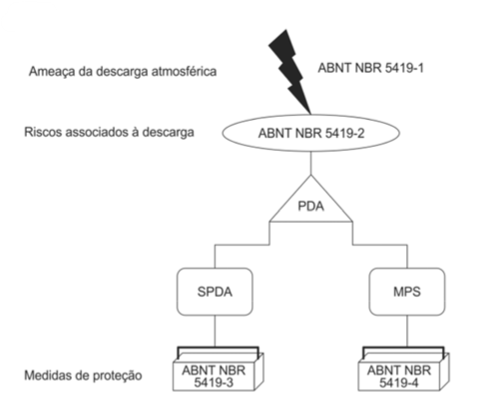

A ABNT NBR 5419, sob o título geral “Proteção contra descargas atmosféricas”, contém 4 partes. As conexões entre as partes são ilustradas na figura a seguir.
A sigla MPS significa
A
monitoramento e prevenção de surtos.
B
mapeamento de surtos.
C
monitoramento e proteção contra surtos.
D
medidas de proteção contra surtos.
E
medidas de proteção seletivas.
Conforme a norma NBR 5419 para o projeto de SPDA, determine a área da construção do prédio protegida por 4 para-raios, sabendo que a altura da haste de cada um dos para-raios Franklin que atende uma residência que requer nível de proteção IV é de 4m. Considere todos os valores arredondados com 2 casas decimais. tan25° = 0,47; tan35° = 0,7; tan55° = 1,43
Nível de Proteção | Ângulo de proteção (a) em graus, em função da altura da ponta do captor em relação ao solo em metros. (b) | |||
h ≤ 20 | 20 <h ≤30 | 30 <h ≤ 45 | 45 <h ≤ 60 | |
IV | 55 | 45 | 35 | 25 |
III | 45 | 35 | 25 | a |
II | 35 | 25 | a | a |
I | 25 | a | a | a |
A
15,68 m2.
B
31,36 m2 .
C
45,65 m2.
D
62,73 m2.
E
68,32 m2.
Considerando-se a NBR 5419 — Proteção Contra Descargas Atmosféricas, sobre alguns termos e definições, marcar C para as afirmativas Certas, E para as Erradas e, após, assinalar a alternativa que apresenta a sequência CORRETA:
(_) Carga do impulso é o valor resultante da integral da corrente no tempo do impulso relacionado à descarga atmosférica.
(_) Energia específica é o valor resultante da integral da corrente no tempo da descarga atmosférica.
(_) Sistema elétrico é o sistema que incorpora componentes de alimentação em baixa tensão.
A
E - E - C.
B
C - E - C.
C
E - C - E.
D
E - C - C.
Qual deve ser a periodicidade das inspeções completas dos Sistemas de Proteção contra as Descargas Atmosféricas (SPDA) segundo a ABNT NBR 5419-3:2015?
A
Somente após a instalação do SPDA na estrutura, no momento da emissão do documento "As built".
B
Somente quando houver suspeita de que a estrutura foi atingida por uma descarga atmosférica.
C
Uma vez por ano para todas as estruturas.
D
A cada um ou três anos, dependendo do tipo de utilização e do conteúdo da estrutura.
E
A cada 6 meses, realizada obrigatoriamente por profissional habilitado e capacitado a exercer esta atividade, com emissão de documentação pertinente.
Quais são os métodos aceitáveis descritos na norma de Proteção contra Descargas Atmosféricas (ABNT NBR 5419-3:2015), utilizados na determinação da posição dos elementos do subsistema de captação?
A
Método de Franklin, Método de Faraday e Método de antecipação de líder.
B
Método de Emissão do Líder antecipado (ESE) e Método Dissipativo.
C
Método do ângulo de proteção, Método da esfera rolante e Método das malhas.
D
Método da esfera fictícia, Método eletrogeométrico e Método das hastes verticais.
E
Nenhuma das alternativas anteriores.
A ABNT NBR 5419:2015 é a norma brasileira de proteção contra descargas atmosféricas. Segundo a versão 2015 da norma, é correto afirmar:
A
O método de Franklin indica um ângulo de 45° para todos os níveis de proteção.
B
Uma estrutura com 300 metros de perímetro e Classe do SPDA II necessita de 20 descidas.
C
O anel de aterramento deve ser instalado ao redor das estruturas, a meio metro de distância do perímetro da estrutura e a um metro de profundidade, possuindo uma haste de aterramento a cada caixa de inspeção.
D
Uma análise de risco baseada na norma estabelece o procedimento que permite as escolhas das medidas de proteção apropriadas para reduzir os riscos a valores toleráveis.
E
Uma malha captora cujos condutores estão afastados em 10 m em uma direção e 20 m na outra protege a estrutura com Nível de Proteção I.
