Questões de Concurso sobre NBR 5419 - ABNT

Segundo a ABNT NBR 5419-4:2015, são Medidas de Proteção contra Surtos (MPS) consideradas básicas:

A eficácia de qualquer SPDA depende da sua instalação, manutenção e métodos de ensaio utilizados. A manutenção requer inspeções constantes em diversos momentos de um projeto de SPDA, como instrui a norma NBR 5419. Considerando as inspeções realizadas em SPDA e a norma NBR 5419, analise as afirmativas e assinale a alternativa CORRETA.

I. O objetivo das inspeções é assegurar que qualquer nova construção ou reforma que altere as condições iniciais previstas em projeto se enquadrem na norma NBR 5419 da ABNT.

II. Inspeções devem ser feitas periodicamente em intervalos de três anos, para todos os tipos de estruturas, inclusive para estruturas contendo munição ou explosivos, ou em locais expostos à corrosão atmosférica severa ou ainda estruturas pertencentes a fornecedores de serviços considerados essenciais.

III. Em uma inspeção periódica é importante checar, dentre outros itens, a deterioração e corrosão dos captores, condutores de descida e, inclusive, as conexões.

De acordo com a NBR 5419, analisar a sentença abaixo:

Um sistema de proteção contra descargas atmosféricas (SPDA) consiste em um sistema externo e um sistema interno de proteção contra descargas atmosféricas (1ª parte). Uma das funções do SPDA externo é conduzir a corrente da descarga atmosférica seguramente para a terra — com um subsistema de descida (2ª parte).

A sentença está:

O subsistema de aterramento de um SPDA, segundo a ABNT NBR 5419-3:2015, deve utilizar preferencialmente como eletrodo de aterramento

Em relação à norma ABNT NBR 5419 – Proteção Contra Descargas Atmosférica, assinale a afirmativa incorreta.

O brise de uma fachada de uma edificação pode ser considerado como um elemento de captação não natural.

Considerando-se as prescrições da ABNT NBR 5419- 4:2015 para a aplicação de dispositivos de proteção contra surtos (DPS) como medidas de proteção contra surtos (MPS), avalie as afirmações a seguir.

I - No quadro de distribuição principal (QDP) de uma edificação devem ser utilizados apenas DPS com ensaio classe 1.

II - Quanto mais próximo estiver o DPS da entrada da linha entrante, maior será a quantidade de equipamentos protegidos por este DPS.

III - Quanto mais próximo estiver um DPS do equipamento a ser protegido, mais efetiva será a proteção deste equipamento.

IV - Em MPS, utilizando-se o conceito de zonas de proteção contra raios (ZPR), com mais do que uma zona interna, os DPS devem ser localizados no ponto em que a linha entra em cada ZPR.

Está correto apenas o que se afirma em

De acordo com a NBR5419 - Proteção contra descargas atmosféricas, leia as afirmativas abaixo:

I.A escolha das medidas mais adequadas de proteção deve ser feita pelo responsável técnico e ser protegida, de acordo com o tipo e valor de cada tipo de dano, com os aspectos técnicos e econômicos das diferentes medidas de proteção e dos resultados da avaliação de riscos.

II.Uma proteção ideal para estruturas é envolver completamente a estrutura a ser protegida por uma blindagem contínua perfeitamente condutora, aterrada e de espessura adequada, e, além disso, não é necessário providenciar ligações equipotenciais adequadas para as linhas elétricas e tubulações metálicas que adentram na estrutura nos pontos de passagem pela blindagem.

III.Para efeitos da ABNT NBR 5419, são considerados quatro níveis de proteção contra descargas atmosféricas (I a IV). Para cada NP, é fixado um conjunto de parâmetros máximos e mínimos das correntes das descargas atmosféricas.

Est(á)ão CORRETO(S):

Em conformidade com a NBR 5419 — Proteção contra descargas atmosféricas, as medidas a serem adotadas na estrutura a ser protegida, com o objetivo de reduzir os riscos, são chamadas de:

Segundo a Norma Brasileira ABNT NBR 5419, as características e classes de um Sistema de Proteção Contra Descargas Atmosféricas (SPDA) são determinadas pelas características da estrutura a ser protegida e pelo nível de proteção considerado para descargas atmosféricas.

São fatores que dependem da classe de SPDA, EXCETO:

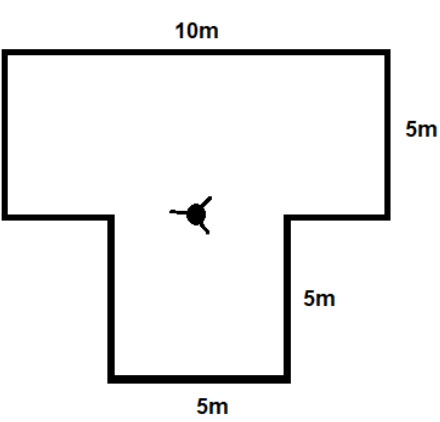

Determine o número de condutores de descida, conforme a norma NBR 5419 para o projeto de SPDA, do para-raios Franklin para atender uma residência que requer nível de proteção IV da questão anterior.

Para dimensionamento e projeto de instalações hidrossanitárias, é essencial utilizar as normas técnicas e seguir suas recomendações. Sobre os sistemas prediais de água fria e água quente, no que tange a projeto, execução, operação e manutenção, a principal norma da ABNT a ser utilizada é a NBR:

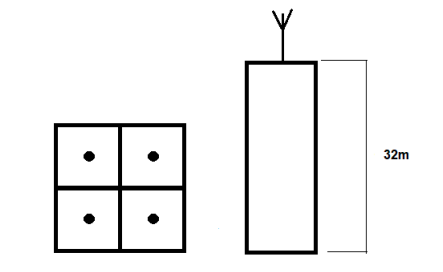

Sabendo que o prédio a seguir requer nível de proteção II, determine o número mínimo de condutores de descida para atender o SPDA conforme norma NBR 5419.

Conforme norma NBR 5419 para o projeto de SPDA - Sistema de Proteção contra Descargas Atmosféricas – Define: “Os componentes da estrutura que desempenha uma função de proteção contra descargas atmosféricas, mas não é instalado especificamente para este fim” como Componente Natural de um SPDA. Sobre esses componentes, analise as afirmativas abaixo.

I. Armaduras de aço do concreto – utilizadas como condutores de descida.

II. Coberturas metálicas – utilizadas como captores.

III. Coberturas metálicas – utilizadas como condutores de descida.

IV. Pilares metálicos – utilizadas como eletrodos de aterramento.

V. Armaduras de aço das fundações – utilizadas como eletrodos de aterramento.

Estão corretas as afirmativas:

De acordo com a ABNT NBR 5410/2008, o número de pontos de tomada deve ser determinado em função da destinação do local e dos equipamentos elétricos que podem ser aí utilizados, observados alguns critérios, tais como:

I. Em cozinhas, copas, copas-cozinhas, áreas de serviço, cozinha-área de serviço, lavanderias e locais análogos, deve ser previsto no mínimo um ponto de tomada para cada 3,5 m, ou fração, de perímetro, sendo que acima da bancada da pia devem ser previstas no mínimo duas tomadas de corrente, no mesmo ponto ou em pontos distintos.

II. Em varandas, deve ser previsto pelo menos um ponto de tomada.

III. Em salas e dormitórios devem ser previstos pelo menos um ponto de tomada para cada 5 m, ou fração, de perímetro, devendo esses pontos ser espaçados tão uniformemente quanto possível.

Quais estão corretos?

O projeto, a instalação e os materiais utilizados em um SPDA devem atender plenamente a Norma NBR 5419, não sendo admitidos quaisquer recursos artificiais destinados a aumentar o raio de proteção dos captores. Diante disso, analise as afirmativas que apresentam os métodos permitidos nos projetos dos captores de um SPDA e assinale a alternativa que apresenta os métodos dos captores permitidos pela NBR 5419.

I. Método do ângulo de proteção.

II. Método dos captores ionizantes.

III. Método da esfera rolante ou fictícia

IV. Método dos condutores em malha ou gaiola.

Assinale a alternativa que os métodos abrangidos pela NBR 5419 estão CORRETOS.

Assinale a alternativa que representa corretamente a situação em que a NBR 5419 se aplica:

A NBR 5419 estabelece que o sistema de proteção contra descargas atmosféricas (SPDA) externo é dividido em três partes, das quais uma usa elementos metálicos como hastes, condutores em malha ou cabos em catenária, projetados e posicionados para interceptarem descargas atmosféricas. Essa parte é conhecida como subsistema de

Sobre os riscos e componentes de risco previstos na norma ABNT NBR 5419-2:2015, informe se o que se afirma é verdadeiro (V) ou falso (F).

( ) Descargas atmosféricas perto da estrutura de uma casa não colocam em risco a vida dos seus moradores.

( ) Um sistema coordenado de dispositivos de proteção contra surto (DPS) numa escola reduz os riscos para a vida humana.

( ) A resistividade do piso de um museu é um fator que influencia o risco de perda inaceitável de patrimônio cultural.

( ) Descargas atmosféricas perto da linha de alimentação de um hospital colocam em risco a vida de alguns dos seus pacientes.

( ) Numa estação de tratamento de água, o único risco a ser determinado é o risco de perda inaceitável de serviço ao público.

De acordo com as afirmações, a sequência correta é:

Qual norma brasileira estabele as condições das instalações elétricas em baixa tensão?:
