Seu próximo nível começa aqui
Com a Assinatura Ilimitada, você tem tudo que precisa para sua aprovação.
Com a Assinatura Ilimitada, você combina prática, teoria e método em uma única assinatura com tudo que você precisa para sua aprovação.
- Gran Questões
- Questões
Questões de Concurso sobre Metalurgia
Disciplina
1
Assunto
1
Banca
Instituição
Cargo
Ano
Carreira
Área de formação
Escolaridade
Dificuldade
Comentários:
Professores
Alunos
Meus Comentários
Vídeo
Minhas questões:
Resolvidas
Não resolvidas
Certas
Erradas
Tipo de questão:
Certo e errado
Múltipla escolha
Incluir questões:
Anuladas
Desatualizadas
Questões:
Todas as questões
Filtro simplificado
Questões
Todas as questões
498
questões
encontradas
20
Mais recentes
O processo de laminação está entre os principais processos de conformação mecânica existentes. A máquina que executa a laminação, o laminador, pode apresentar diferentes configurações. Assinale a opção em que o laminador é caracterizado por apresentar cilindros de laminação dispostos na horizontal e na vertical..
A
Duo.
B
Trio.
C
Quádruo.
D
Universal.
E
Sendzimir.
Assinale a opção que apresenta o método de revestimento metálico para controle de corrosão que pode ser feito pela laminação conjunta, a quente, de chapas do metal base e do revestimento, pelo processo de explosão ou por solda.
A
Galvanização.
B
Cementação.
C
Cladização.
D
Eletrodeposição.
E
Metalização.
Considerando a geometria de uma célula unitária, o sistema cristalino tetrágona! é caracterizado pelas seguintes relações entre os parâmetros de rede:
A
a = b = c e a = β = Y = 90º
B
a = b = c e a = β = Y = 90º
C
a = b = c e a = β = 90º; Y = 120º
D
a = b = c e a = β = Y = 90º
E
a = b = c e a = β = Y = 90º
Para o cálculo do tempo de duração dos anodos galvânicos ou definição da massa total de anodos a ser utilizada para uma determinada vida, a seguinte expressão pode ser utilizada:
V=8760.IM.C.0,85
Sendo: V= vida dos anodos, em anos; M = massa total de anodos, em kg; C = capacidade de corrente do anodo, em A.h/kg; I = corrente requerida, em A.
Considerando um ciclo de docagens de 2 anos, em que os anodos serão substituídos em cada docagem e, tomando como critério a massa total de anodos necessária, qual será a quantidade mínima de anodos de zinco, peso líquido unitário de 3,3 kg, necessária para proteção catódica de uma embarcação de casco de aço, cuja corrente requerida para a proteção completa das obras vivas é de 1650 mA?
Dado: C = 740 A.h/kg para anodos de zinco.
A
8
B
10
C
12
D
14
E
16
A resistência de uma peça de vidro pode ser melhorada pela indução intencional de tensões residuais compressivas em sua superfície. Isso pode ser conseguido com um tratamento técnico chamado têmpera térmica. A temperatura de aquecimento da peça ocorre entre:
A
a temperatura acima da região de transição vítrea e a temperatura do ponto de amolecimento.
B
a temperatura do ponto de amolecimento e a temperatura acima da região de transição vítrea.
C
a temperatura abaixo da região de transição vítrea e a temperatura do ponto de trabalho.
D
a temperatura acima da região de transição vítrea e a temperatura do ponto de recozimento.
E
a temperatura acima da região de transição vítrea e a temperatura do ponto de deformação.
A Radiografia é um ensaio não destrutivo baseado na projeção de radiação eletromagnética penetrante sobre o material a ser inspecionado. Dentre os tipos de radiação eletromagnética utilizadas nesse ensaio, existe uma de curto comprimento de onda, alta energia (i.e. alto poder de penetração) e produzida durante a desintegração do núcleo de um elemento radiativo. A radiação eletromagnética em questão é chamada de:
A
raios alfa.
B
raios beta.
C
raios gama.
D
raios UV.
E
raios X

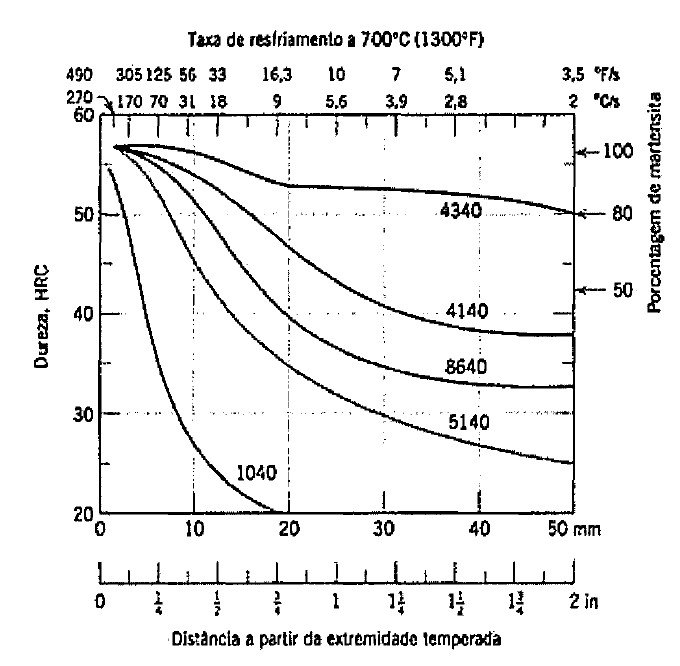

Um procedimento padrão amplamente utilizado para determinar a temperabilidade é o ensaio Jominy. A figura abaixo apresenta as curvas de temperabilidade para cinco aços diferentes, todos contendo 0,40%p C, porém com diferentes quantidades de outros elementos de liga.
Analisando a figura acima, é correto afirmar que:
A
para taxas de resfriamento inferiores a aproximadamente 70ºC/s, a microestrutura do aço 4340 consiste, principalmente, em uma mistura de martensita e bainita.
B
a temperabilidade do aço carbono comum 1040 é alta, pois a dureza cai bruscamente após um a distância Jominy relativamente curta.
C
para taxas de resfriamento inferiores a aproximadamente 70ºC, a microestrutura do aço 4140 é predominantemente perlitica, com alguma ferrita proeutetoide.
D
para taxas de resfriamento inferiores a aproximadamente 70ºC/s, a microestrutura do aço 1040 consiste, principalmente, em uma mistura de martensita e bainita.
E
comparando as durezas das ligas 8640 e 5140, em uma distância Jominy de 50 mm, pode-se afirmar que a liga 5140 é mais temperável.
Através do ensaio de tração, é possível determinar a deformação e resiliência dos materiais. As unidades dessas duas propriedades, no Sistema Internacional (SI), são:
A
mm e N/mm2.
B
mm2 e N/m2.
C
adimensional e adimensional.
D
mm e J/m3.
E
adimensional e J/m3.
Uma barra de latão deve ser usada em uma aplicação que requer que suas extremidades sejam mantidas rígidas. Se à temperatura de 20ºC a barra está livre de tensões, calcule a temperatura máxima, em ºC, que a barra pode ser aquecida sem que uma tensão de compressão de 172 MPa seja excedida, sabendo que a magnitude da tensão σ que resulta de uma variação de temperatura de T0 para Tf é dada pela equação abaixo e assinale a opção correta.
σ = E,a(T0 - Tf)
Dados:
Módulo de elasticidade: E= 100 GPa; e
Coeficiente linear de expansão térmica: a = 20x10-6 (°C)-1
A
66 ºC
B
86 ºC
C
106 ºC
D
126 ºC
E
226 ºC
A martensita é uma fase metaestável que aparece com o resfriamento brusco da austenita. Sobre a rnartensita é correto afirmar que:
A
a martensita é urna solução sólida supersaturada de carbono em ferro tetragonal de corpo centrado. Com o aumento do teor de carbono do aço, aumentam as temperaturas de início e fim de formação da martensita.
B
a martensita é uma solução sólida supersaturada de carbono em ferro hexagonal compacto. Com o aumento do teor de carbono do aço, aumentam as temperaturas de início e fim de formação da martensita.
C
a martensita é uma solução sólida supersaturada de carbono em ferro cúbico de corpo centrado. Com o aumento do teor de carbono do aço, aumentam as temperaturas de início e fim de formação da martensita.
D
a martensita é uma solução sólida supersaturada de carbono em ferro hexagonal compacto. Com o aumento do teor de carbono do aço, diminuem as temperaturas de início e fim de formação da martensita.
E
a martensita é uma solução sólida supersaturada de carbono em ferro tetragonal de corpo centrado. Com o aumento do teor de carbono do aço, diminuem as temperaturas de início e fim de formação da martensita.
A respeito dos ensaios de dureza, é correto afirmar que:
A
o ensaio de dureza Rockwell permite a determinação de durezas superficiais com pequena profundidade de penetração.
B
os ensaios de dureza Brinell e Vickers utilizam o mesmo formato de penetrador.
C
o ensaio de dureza Brinell é indicado para caracterizar peças que tenham sofrido tratamentos superficiais.
D
na dureza Knoop, é utilizado um penetrador de diamante na forma de uma calota esférica.
E
nos ensaios de dureza dinâmica, o valor da dureza é inversamente proporcional à energia de deformação consumida pelo material.
A observação da superfície de fratura de um material metálico é uma etapa importante para a identificação dos mecanismos prováveis que causaram a falha do material em operação. A respeito da fratura dúctil e frágil, é correto afirmar que a fratura:
A
dúctil ocorre com baixa absorção de energia, apresentando uma superfície lisa e bastante brilhosa.
B
dúctil ocorre com alta absorção de energia, apresentando uma superfície lisa e bastante brilhosa.
C
dúctil ocorre com alta absorção de . energia, apresentando uma superfície bastante rugosa pela nucleação e crescimento de vazios.
D
frágil ocorre com alta absorção de energia e apresenta uma superfície bastante lisa causada pela clivagem dos grãos.
E
frágil ocorre com baixa absorção e apresenta uma superfície rugosa pela nucleação e crescimento de vazios.
Em soldagem, uma descontinuidade é a interrupção ou violação da estrutura típica ou esperada de uma junta soldada. De acordo com exigências de qualidade, uma descontinuidade pode ser considerada como prejudicial para a utilização da futura junta, dessa forma ela passa a ser considerada um defeito. Assim, assinale a opção que pode ser categorizada como uma descontinuidade dimensional.
A
Porosidade.
B
Falta de fusão.
C
Falta de penetração.
D
Perfil incorreto da solda.
E
Mordedura.
Em relação aos processos de conformação a quente e a frio, assinale a opção correta.
A
A conformação a quente necessita maior emprego de esforço mecânico para a mesma quantidade de deformação realizada a frio.
B
O trabalho a quente deforma mais profundamente do que a frio, devido à continuada recristalização que ocorre durante o processo.
C
A conformação a quente apresenta peças com melhor acabamento superficial quando comparada à conformação a frio.
D
A conformação a frio produz peças com maior tenacidade do que a mesma peça conformada a quente.
E
A conformação a frio exige ferramental de boa resistência ao calor, o que pode afetar o custo da operação.
Para a maioria dos ferros fundidos, o carbono existe como grafita, e tanto a microestrutura quanto o comportamento mecânico dependem da composição e do tratamento térmico. As figuras abaixo apresentam a microestrutura de quatro tipos de ferro fundido.
Analisando as figuras acima, é correto afirmar que as microestruturas das figuras I, lI, IlI e IV correspondem, respectivamente, a quais tipos de ferro fundido?
A
Ferro fundido vermicular, ferro fundido maleável, ferro fundido cinzento e ferro fundido nodular.
B
Ferro fundido cinzento, ferro fundido nodular, ferro fundido branco e ferro fundido maleável.
C
Ferro fundido branco, ferro fundido maleável, ferro fundido cinzento e ferro fundido nodular.
D
Ferro fundido cinzento, ferro fundido nodular, ferro fundido vermicular e ferro fundido branco.
E
Ferro fundido vermicular, ferro fundido nodular, ferro fundido cinzento e ferro fundido maleável.
Através dos ensaios Charpy e lzod, é passivei determinar se um material apresenta ou não uma transição dúctil-frágil com o decréscimo da temperatura. A respeito da temperatura de transição dúctil-frágil nos materiais metálicos, marque a opção correta.
A
Um aço normalizado SAE 1020 apresenta uma temperatura de transição dúctil-frágil maior que a temperatura de transição dúctil-frágil de um aço recozido SAE 1020.
B
O teor percentual de carbono tem grande influência na temperatura de transição, quanto maior a quantidade de carbono no aço, menor será a sua temperatura de transição dúctil-frágil.
C
Metais com estrutura cúbica de corpo centrado apresentam o fenômeno de transição dúctil-frágil, enquanto que metais com estrutura cúbica face centrada não apresentam.
D
Em relação à superfície de fratura, na fratura dúctil, a superfície apresenta uma textura granular e de aspecto mais plano.
E
A temperatura de transição dúctil-frágil é um fenômeno exclusivo dos materiais metálicos, não sendo evidenciado nos materiais cerâmicos ou poliméricos.
Segundo o sistema de classificação de aços empregado pela Associação Brasileira de Normas Técnicas (ABNT), assinale a opção que apresenta a classificação de um aço carbono ressulfurado e refosforado de fácil usinagem.
A
10XX
B
11XX
C
12XX
D
13XX
E
23XX
Um metal hipotético possui a estrutura cristalina cúbica simples. Se seu peso atômico é de 70,4 g/mol e seu parâmetro de rede vale 0,252 nm (0,252 x 10-7 cm), a sua massa específica em g/cm3 equivale a:
Dados:
Número de Avogrado = 6 x 1023 átomos/mal; e
p = (n.A)/(Vc,Na)
A
7,31
B
7,33
C
7,35
D
7,37
E
7,39
A moldura é um elemento decorativo que produz efeito agradável tanto na arquitetura de alvenaria como na de madeira. Sobre o uso de moldura, assinale a opção INCORRETA.
A
Pode ser fixada com pregos.
B
Seu polimento é feito com lixadores apropriados.
C
A madeira da moldura deve ser de veias direitas, caso contrário ela entortará ou empenará.
D
Pode ser empregada em móveis, portas, rodapés, roda forros, cantoneiras e em quadros.
E
Pode ser lixada com os dedos, sem prejudicar sua beleza.
Em se tratando dos materiais metálicos e suas microestruturas, quais sejam, a perlita fina e grosseira, cementita globulizada, bainita e martensita, é correto afirmar que:
A
a perlita grosseira é mais dura e mais resistente que a perlita fina, devido à perlita grosseira apresentar maior área de fronteira entre as fases ferrita e cementita por unidade de volume do material.
B
das várias microestruturas que podem ser produzidas para um determinado aço, a bainita é a mais dura e mais resistente, além disso, a mais frágil. Na realidade, ela tem ductilidade desprezível.
C
uma vez que os aços martensíticos apresentam uma estrutura mais fina, eles são, em geral, mais resistentes e mais duros que os aços perlíticos; ainda assim, exibem uma combinação desejável de resistência e ductilidade.
D
os aços com cementita globulizada são extremamente dúcteis, pois existe uma menor área de fronteira entre as fases ferrita e cementita por unidade de volume do material.
E
a fase ferrita, que é resistente e rígida, restringe se1.eramente a deformação da fase cementita, mais dúctil, nas regiões adjacentes à fronteira. Dessa forma, pode ser dito que a ferrita reforça a cementita.
Gerar simulado
