Questões de Concurso sobre Metalurgia

Observe, na figura abaixo, um exemplo de cabo de aço que pode ser utilizado para movimentação de cargas em navios.

O cabo mostrado na figura acima apresenta um defeito e foi reprovado pelo controle de qualidade. Em reunião, foi levantada a possibilidade de se utilizar esse cabo novamente, porém utilizando uma carga inferior à carga nominal de projeto. Sendo assim, assinale a opção correta sobre essa decisão.

No Ensaio de Fluência por meio de tração, são consideradas as variáveis: carga (tensão), alongamento (deformação), temperatura e tempo. Esses ensaios podem ser divididos em três tipos: ensaio de fluência, ensaio de ruptura por fluência e ensaio de relaxação. Em qual desses tipos de ensaio tem-se como principal medida o tempo para a ruptura do corpo de prova?

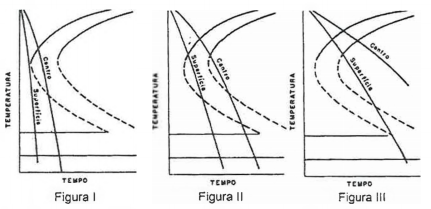

Analise as figuras a seguir.

Na análise do diagrama TTT, considerando-se o efeito da seção da peça e a velocidade de esfriamento no centro e na superfície da peça em três meios de esfriamentos diferentes, pode-se afirmar que as representações esquemáticas da figuras I, II e III correspondem, respectivamente, a quais meios de esfriamento?

Em qual dos seguintes metais há maior dificuldade de se realizar ensaio por partícula magnética?

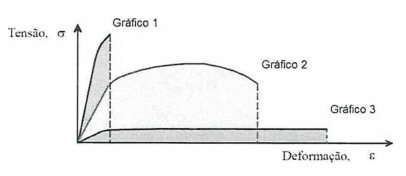

Afigura abaixo mostra gráficos tensão versus deformação de vários tipos de materiais.

Sobre essa figura, é correto afirmar que o gráfico:

Com relação ao alumínio e suas ligas, é correto afirmar que:

Um painel de instrumentos de um carro é composto de peças plásticas como porta luvas e velocímetro montadas à frente de uma estrutura turbular metálica tridimensional em forma de treliça, chamada de cross beam. O cross beam é unido ao chassis do veículo na parte frontal. Os tubos do cross bream são unidos por solda, e para se ter um encaixe perfeito dos componentes plásticos:

Atualmente as janelas dos aviões possuem um formato elíptico. Mas nem sempre foi assim. Nos anos 1950 o modelo Comet, da fabricante britânica DeHavilland possuía janelas quadradas. Porém ocorreu uma série de acidentes fatais com o modelo Comet, com os aviões explodindo subitamente em plena fase de cruzeiro, fase menos propícia a gerar acidentes do que pouso e decolagem. Assinale a opção correta.

Com relação aos tratamentos isotérmicos martêmpera e austêmpera, assinale a opção correta.

Um material é submetido a uma tensão e começa a se deformar, apresentando o comportamento mostrado no gráfico a seguir.

De acordo com o gráfico acima, é correto afirmar que:

Um aço que tem 0,76%C apresenta qual proporção de microconstituintes?

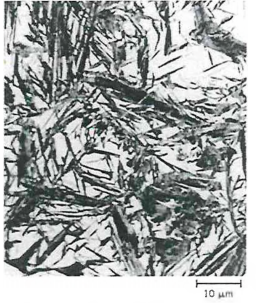

A figura abaixo mostra uma micrografia.

Sobre a microestrutura mostrada na figura acima, é correto afirmar que representa:

Analise a figura a seguir.

A figura acima apresenta o aspecto de uma junta soldada. As regiões 1,2,3,4 representam, respectivamente:

As superfícies metálicas caracterizam-se por apresentarem riscos ou rugosidades, conforme figura abaixo.

Sobre essa figura, analise as afirmativas abaixo. Para determinar a rugosidade superficial, devem-se levar em conta as seguintes definições:

I- Rugosidade: irregularidades superficiais pequenas, inclusive as resultantes dos processos de usinagem.

II- Altura da rugosidade: distância entre o pico e o vale ou média dos desvios em relação à linha média.

III- Comprimento da Rugosidade: distância perpendicular à superfície nominal (geométrica) entre dois picos ou vales consecutivos.

Assinale a opção correta.

Marque a opção que apresenta apenas os principais fatores que podem modificar a posição das curvas TTT.

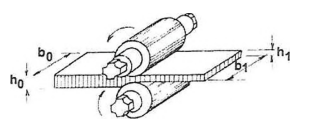

Um metal é forçado a passar por dois cilindros que giram em sentidos opostos e com a mesma velocidade superficial, cuja distância entre eles é menor que a espessura da peça a ser deformada, como pode ser observado na figura a seguir.

h₀= espessura inicial

h_i = espessura final

b₀= largura inicial

b_i = largura final

Após a passagem, temos h_i < h₀ e b_i > b₀. Como é denominado esse tipo de conformação mecânica?

Analise as afirmativas a seguir.

Sobre o processo de soldagem a arco elétrico com eletrodos revestidos e as principais funções do revestimento, é correto:

I- estabilizar o arco e promover a transferência das gotas de material fundente de modo estável.

II- promover a formação da escória e de gases para proteger a poça de fusão e auxiliar o refino do metal depositado.

III- adicionar elementos de liga ao metal depositado, nos casos necessários.

Assinale a opção correta.

A figura abaixo mostra uma superfície de ruptura de um eixo de Tênder de locomotiva, que apresenta duas zonas, uma produzida pelo desenvolvimento gradual e progressivo da trinca e outra, pela ruptura brusca.

De acordo com a figura acima, a primeira zona se apresenta lisa, devido à propagação da trinca, e a segunda zona tem o mesmo aspecto da fratura do ferro fundido cinzento ensaiado à tração, como se fosse uma fratura frágil vista à olho nu. Sendo assim, que tipo de ruptura é característica dessa imagem?

Uma placa de ferro fundido cinzento, medindo 250 x 250 x 60 mm, é submetida a ensaio de compressão com carga distribuída uniformemente. O limite de resistência à compressão do material é de 24 kgf/mm² e a deformação medida no instante da ruptura foi de 0,05 mm/mm. Qual a carga total para produzir a ruptura no corpo de prova e o valor de Lf, respectivamente, considerando que Lo = 60 mm e que $△$L = |Lf.- Lo|.

A figura abaixo representa um ensaio de tração de uma barra de alumínio de 420 mm² de área, cuja tensão de ruptura, σr, é de aproximadamente 25 kgf/mm².

Supondo que a máquina de tração acima tenha capacidade de 100 tf, com escalas de 5, 10, 25, 50 e 100 tf. Qual a escala da máquina que deve ser utilizada para que se obtenha a maior exatidão?
