A escala a ser escolhida para um desenho depende da complexidade do objeto a ser repres...

Ano: 2019
Banca: Fundação para o Vestibular da Universidade Estadual Paulista - VUNESP
Prova: VUNESP - DAEM - Mecânico - 2019

A escala a ser escolhida para um desenho depende da complexidade do objeto a ser representado e da finalidade da representação. Em todos os casos, a escala selecionada deve ser suficientemente grande para permitir uma interpretação fácil e clara da informação representada. A escala e o tamanho do objeto em questão deverão decidir o formato da folha.

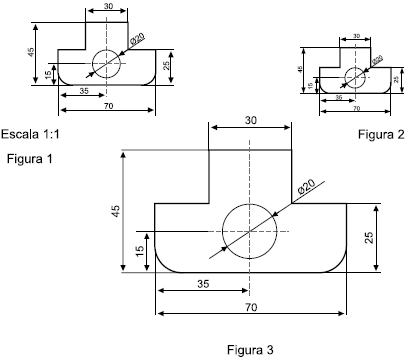

Considere as figuras 1, 2 e 3:



A respeito das figuras, é correto afirmar que

A

todas estão na mesma escala.

B

a figura 1 e a figura 3 estão na mesma escala.

C

a figura 1 e a figura 2 estão na mesma escala.

D

a figura 2 está em uma escala 1:100 em relação à figura 1.

E

a figura 3 está em uma escala 2:1 em relação à figura 1.
