Figura 6
Responda às questões 29 e 30 com base nesta figura.

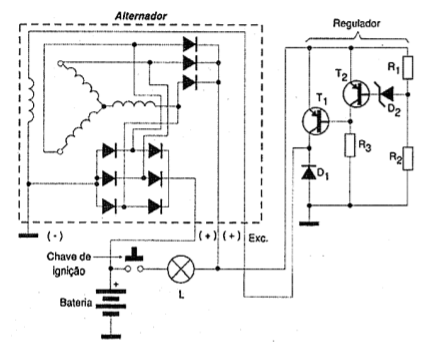

A figura abaixo mostra o diagrama de um alternador com circuito regulador de tensão utilizando transistores de potência.
Fonte: https://www.newtoncbraga.com.br/images/stories/artigos8/ art0094_09.png
Analise as afirmativas abaixo com relação aos componentes presentes no regulador.
- Os dois transistores mostrados na figura são do tipo PNP.
- Os transistores possuem três terminais nomeados de base, coletor e emissor.
- Apesar dos diodos D1 e D2 serem diferentes, os terminais deles possuem a mesma nomenclatura: ânodo e cátodo.
Assinale a alternativa que indica todas as afirmativas corretas.
