O escoamento da água em um conduto livre ou canal tem como...

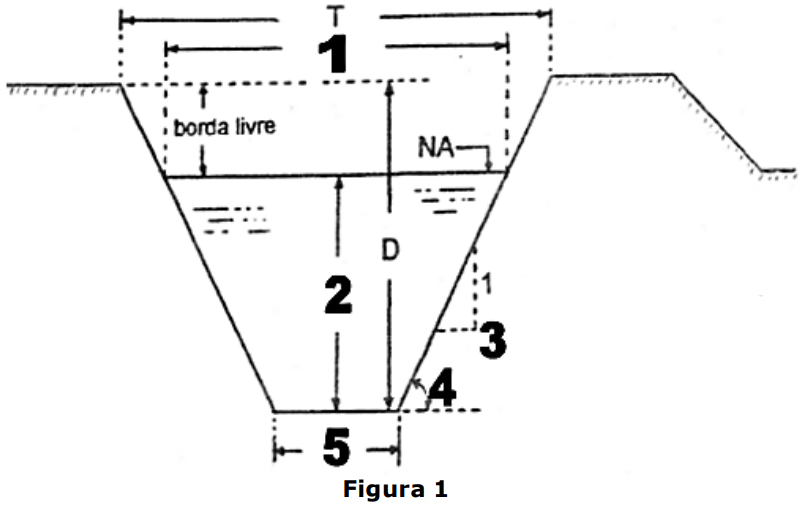

O escoamento da água em um conduto livre ou canal tem como característica principal o fato de ele apresentar uma superfície livre sobre a qual atua a pressão atmosférica. Rios, canais, drenos e calhas são exemplos típicos de condutos livres de seção aberta. Na Figura 1 abaixo, considere que D indica a profundidade total do canal e T a largura do topo do canal. A partir disso, relacione os itens enumerados na Figura 1 com os elementos geométricos de um canal e assinale a alternativa correta.
( ) Largura da superfície livre da água.
( ) Profundidade de escoamento.
( ) Largura do fundo do canal.
( ) Inclinação do talude.
( ) Cotangente do ângulo 𝛼.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
