Questões de Concurso sobre Hidráulica

Em hidráulica, quando se fala em condutos livres, há uma série de conceitos importantes que precisam ser considerados. Em relação a esses conceitos, assinalar a alternativa CORRETA.

No dimensionamento de canis, a fórmula de Manning é válida para regimes de escoamento permanente, uniforme e turbulento rugoso, com número de Reynolds elevados; nessas condições, para uma dada rugosidade, o coeficiente de atrito n de Manning permanece constante.

Considerando-se as suposições para a aplicação da equação de Donnan para determinar o espaçamento entre drenos, é correto afirmar que o fluxo da água até o dreno é variável e ocorre na vertical e na horizontal.

Dada a equação q_var = 1 − (1 − H_var)^x, em que q_var = variação de vazão dos emissores causada pela variação de perda de carga, adimensional, e H_var = variação da carga de pressão, adimensional, em uma linha lateral em um sistema de microirrigação, é correto afirmar que, quando x = 0, a variação de vazão do emissor de fluxo laminar também será 0 e, quando x = 1, a variação de vazão do emissor de fluxo laminar será o dobro da variação de pressão.

O crescimento exponencial da população, a urbanização e o desenvolvimento econômico levaram à crescente geração de resíduos sólidos urbanos. Para transporte adequado e sustentável desses resíduos, há necessidade de se conhecer o peso específico do material. Você é o engenheiro agrônomo da empresa de saneamento e coletou uma amostra de dois litros de um resíduo para calcular o peso específico. Considerando que essa amostra possua uma massa de 5 kg, calcule o peso específico desse material e assinale a alternativa correta.

Em laterais de irrigação por aspersão convencional, cerca de 50% da perda de carga ocorre até a metade do comprimento da tubulação.

O uso inadequado de fórmulas para estimar a resistência ao fluxo em tubos grandes pode ter sérias consequências. Isso pode resultar em sistemas que não atendem às necessidades projetadas, reduzindo sua vida útil. Diferentes equações são utilizadas para estimar a resistência ao fluxo em canais e tubos, como a Equação de _______, que indica que a eficiência máxima de um conduto livre ocorre quando a vazão é máxima para uma determinada área e declividade. Isso implica que o raio hidráulico deve ser máximo, o que acontece quando o perímetro molhado é mínimo.

Marque a opção que preenche corretamente a lacuna do texto anterior:

Durante a realização do teste de vazão de uma bomba, utilizou-se um reservatório com diâmetro de 100 cm e 60 cm de altura, sendo gasto um tempo de 18 minutos para encher completamente o reservatório. Nessa situação, a vazão da bomba é

A regulagem adequada do pulverizador agrícola desempenha um papel fundamental na eficiência da aplicação de produtos fitossanitários, como pesticidas e fertilizantes, na agricultura. Ajustar corretamente a taxa de aplicação, a pressão, a largura da faixa e o tipo de bico do pulverizador é essencial para garantir a distribuição uniforme dos produtos sobre as plantas, evitando o desperdício e reduzindo os riscos de contaminação do ambiente e dos trabalhadores rurais. Além disso, a regulagem apropriada também contribui para o controle eficaz de pragas e doenças, promovendo uma agricultura mais sustentável e economicamente viável. Você, como engenheiro agrônomo, precisa aferir a regulagem de um pulverizador que apresenta as seguintes condições:

• tamanho da barra: 14 m;

• número de bicos: 28 bicos;

• vazão média do bico: 1,25 litros por minuto;

• velocidade de deslocamento: 6 km por hora.

Qual é a vazão em L por hectares que esse pulverizador irá aplicar?

Se a pressão absoluta na entrada da bomba hidráulica for maior que a pressão de vaporização, na temperatura em que o líquido se encontra, haverá formação de bolhas de vapor capazes de interromper o escoamento.

O coeficiente de Reynolds (Re), é uma medida adimensional aplicada na mecânica dos fluidos para determinar o regime de fluxo de um fluido em uma superfície. Sendo:

▪ V = velocidade de escoamento (m/s)

▪ D é o diâmetro do conduto (m)

▪ 𝑣 é a viscosidade cinemática do líquido (m²/s)

Como é calculado o número de Reynolds?

Atualmente, as questões ambientais e agrícolas estão lincadas à preocupação com o uso eficiente da água, principalmente na agricultura irrigada. O uso da água na agricultura irrigada cresce proporcionalmente com o aumento da escassez de água de boa qualidade, agravando a competição entre os diversos setores dependentes de produção. Na região de Paraíso de Tobias – RJ, foi instalado um pivô central que irriga uma área de alface com raio de 365 m e fornece uma lâmina líquida de 5,8 mm/dia, em um regime de trabalho de 20 horas diárias. Considerando o exposto, a vazão fornecida pela bomba será:

Uma vez fixadas a declividade do fundo e a rugosidade do canal, a sua vazão máxima irá ocorrer quando o perímetro molhado for o mínimo compatível com a área.

Considere a instalação de um conjunto motobomba para bombear água de um rio (ponto 1) até um tanque de armazenamento (ponto 2). As características desse sistema estão apresentadas abaixo:

Material da tubulação: PVC

Vazão requerida: 30 l/s

Altura geométrica de sucção: 4,0 m

Altura geométrica de recalque: 34,0 m

Perdas de carga na sucção: 0,5 m

Perdas de carga no recalque: 1,5 m

Rendimento global (bomba e motor): 80%

Folga a acrescentar: 10%.

O conjunto elevatório (bomba-motor) deverá vencer a diferença de nível entre os dois pontos mais as perdas de carga em todo o percurso. A potência do conjunto elevatório necessária para o bombeamento até o tanque de armazenamento, já incluindo a folga, é de (considerar 1cv = 1HP):

A lei de Newton da viscosidade expressa a tensão tangencial no escoamento laminar uma vez que existe proporcionalidade entre a tensão e o gradiente de velocidade da água.

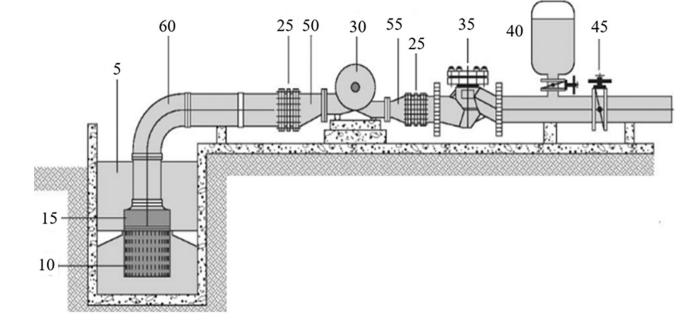

A disposição e o assentamento das bombas, canalizações e peças especiais merecem muita atenção por parte dos projetistas e dos montadores. O esquema montado abaixo representa uma disposição didática, nem sempre completa, nem sempre adequada a cada caso.

Considerando a imagem acima, a alternativa que melhor relaciona as peças/acessórios representadas pelos números 15, 35, 40 e 45 são, RESPECTIVAMENTE:

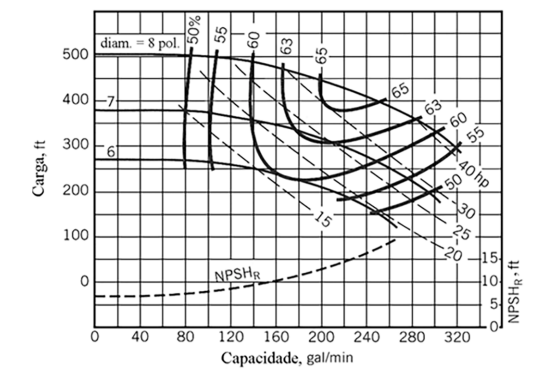

Considere que uma bomba está operando com uma vazão volumétrica de 200 gal/min (45,4 m³ /h) e uma altura de carga total de 400 ft (121,9 m). Os valores CORRETOS a serem utilizados para o diâmetro do rotor, para a potência e o rendimento dessa bomba, RESPECTIVAMENTE são:

Determinar a vazão e dimensionar os drenos no terreno não é uma tarefa simples; pelo contrário, é complexa e demanda esforço. Em solos com dois ou mais horizontes, onde é necessário calcular o fluxo contínuo em diferentes direções (vertical, horizontal e radial), seguimos o princípio de dividir as perdas de carga ao longo do fluxo de água, conforme expresso na fórmula de:

O transiente hidráulico produz uma onda de pressão que percorre a tubulação com a velocidade do som e, para o controle desse problema, recomenda-se a redução da velocidade da onda pela mudança de atrito do tubo.

Haja visto que o dimensionamento dos condutos forçados é feito por meio do estudo das equações de energia adicionado com a dissipação de energia (perda de carga) dentro dos condutos, responda qual foi a equação elaborada por Osborne Reynolds em 1888, considerado um dos principais trabalhos em perda de carga:

Sabendo que:

▪ v = velocidade do escoamento (m/s).

▪ D = diâmetro interno da tubulação (m).

▪ V = viscosidade cinemática do fluido (água 20°C: 1x10^-6 m²/s).
