Questões de Concurso sobre Hidráulica

Com relação ao transporte de água de um sistema elevatório, assinale a única alternativa correta.

A atenuação dos danos decorrentes de uma cheia diz respeito ao conjunto de medidas destinadas a combater os efeitos dos excessos de água nos cursos d'água. Dentre as medidas não estruturais existentes para atenuar os danos causados às áreas marginais dos rios podem ser citadas:

Dois canais retangulares de concreto, ligando os mesmos dois pontos de montante para jusante, apresentam a mesma área molhada, mas diferentes perímetros molhados. Nessas condições, avaliados apenas aos pares de características,

Em um regime de escoamento em condutos livres, onde o número de Reynolds é menor que 500 (Re < 500), o escoamento é do tipo:

Uma adutora de ferro fundido muito usado deve ser substituída por outra de PVC novo, mantendo-se o seu traçado, tanto em planta quanto em corte. Nessas condições, é CORRETO afirmar:

Considere as características de determinado fenômeno:

a) originado em quedas repentinas de pressão;

b) geralmente observado em sistemas hidráulicos com bombeamento;

c) resulta na liberação de ondas de choque e microbolhas altamente energéticas, que geram altas tensões mecânicas e elevação da temperatura, e que provocam danos na superfície que atingem.

Esse fenômeno é:

No dimensionamento de canais, devem ser levados em consideração os limites máximos aconselháveis para velocidade de escoamento . Na prática, é fixado um intervalo de escolha da velocidade média com um limite superior e um limite inferior, sendo esse último de cerca de 0,30 m/s. Em relação às características dos limites supracitados, é correto ainda afirmar que:

O bombeamento consiste em fornecer energia ao líquido para que ele possa executar o trabalho de deslocamento de seu peso entre duas posições. Com relação às características de um recalque, pode-se afirmar que a altura total (ou manométrica) de aspiração é a diferença:

Dono de uma pequena cantina de escola, o Sr. Carlos foi avisado que a escola passará a cobrar o seu consumo mensal de energia. Para ter uma noção de quanto ficará a despesa mensal, ele levantou o consumo e obteve a seguinte tabela:

Para uma tarifa de R$ 0,50 por cada kWh, qual o valor calculado da conta mensal de energia?

Dadas as afirmativas abaixo quanto às características de uma bomba centrífuga,

I. É muito empregada devido à sua simplicidade, baixo custo e facilidade de operação.

II. É recomendada como bomba dosadora.

III. Opera com fluxo uniforme (sem pulsações).

IV. Não é sujeita a cavitação.

verifica-se que está(ão) correta(s)

Um reservatório de água tem capacidade de 80 metros cúbicos e é alimentado por uma bomba com vazão de 300 litros por minuto. Um Assistente Operacional recebeu a solicitação de encher esse reservatório. Para planejar suas tarefas, primeiramente mediu o volume existente de água no reservatório e verificou que continha 20% do seu volume total. Qual o tempo que levará para encher o reservatório com água?

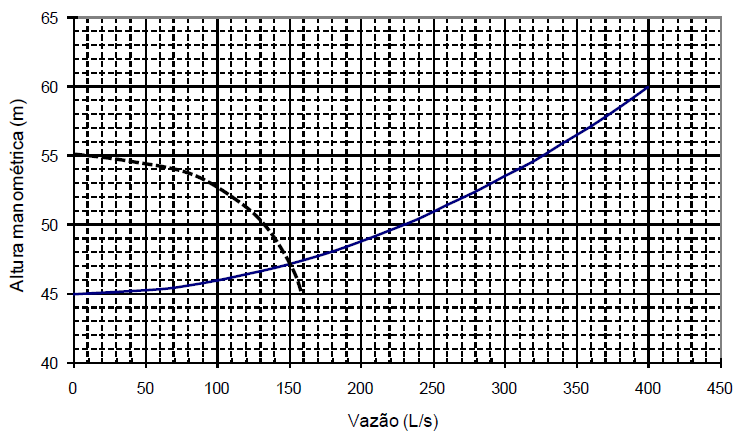

A figura abaixo mostra curvas típicas de uma estação elevatória de água: curva da bomba e curva do sistema. A curva da bomba representada refere-se apenas a uma unidade, do tipo centrífuga de eixo horizontal. Com base na interpretação da figura em foco, responda:

Curvas de uma estação elevatória de água

– Qual o valor, em metro (m), da altura geométrica de bombeamento (HG)?

– Qual o ponto de trabalho (Vazão L/s X Altura manométrica m) da instalação representada (P1)?

– Considere a instalação, associada em paralelo, de uma segunda bomba, com características idênticas à representada. Desenhe sobre a figura e responda: qual o ponto de trabalho (Vazão L/s X Altura manométrica m) considerado o funcionamento simultâneo das duas bombas) (P2)?

Com base nas suas respostas às questões anteriores, assinale a alternativa que apresenta a sequência CORRETA de respostas, na ordem em que foram apresentadas as questões.

Segundo a Portaria nº 2.914/11 do Ministério da Saúde, o limite máximo de turbidez para garantir a potabilidade da água é de 5uT, o que torna este parâmetro de fundamental importância para o tratamento de água. Uma das operações que contribui para a redução deste parâmetro é a decantação de material particulado.

Em relação à operação ou dimensionamento de um decantador, assinale a afirmativa correta.

A tabela abaixo representa dados de um hidrograma unitário de uma bacia hidrográfica para uma chuva de 10 mm e duração de 1h.

Pode-se afirmar que a vazão máxima (Qmax) de uma cheia formada por uma chuva de 40 mm, seguida de outra de 20 mm, ambas com duração de 1h, é de:

Um Assistente Operacional foi até uma estação de tratamento para verificar localmente a pressão de descarga de uma bomba d’água. Qual instrumento ele deve utilizar?

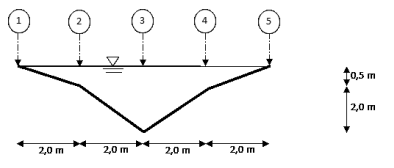

Um rio teve sua vazão medida na seção transversal a seguir.

Foram realizadas cinco tomadas de velocidade com o molintete a profundidade de 60% da altura total, obtendo-se os dados da tabela abaixo.

Pelo método da meia seção, a vazão do curso d’água é:

O estudo da vazão em cursos d’água, frequentemente pode ser expresso em termos de vazão específica, ou seja, a vazão por unidade de área da bacia de drenagem. Esse parâmetro serve como índice comparativo entre bacias e para caracterizar o potencial hídrico de uma bacia hidrográfica. Sobre esse assunto avalie as sentenças abaixo.

I. As vazões mínimas permitem caracterizar a disponibilidade de água numa bacia em períodos críticos ou de estiagem refletindo o potencial disponível, por exemplo, para abastecimento populacional e industrial, irrigação e geração de energia.

II. A vazão média permite caracterizar a disponibilidade hídrica de uma bacia hidrográfica e seu potencial energético.

III. A vazão máxima representa a vazão associada à ocorrência de uma chuva intensa e corresponde a um valor associado a um risco de ser igualado ou superado.

IV. As vazões mínimas são caracterizadas pela sua duração e frequência de ocorrência, ao qual está associado ao período de retorno do evento considerado.

Estão corretas as afirmativas:

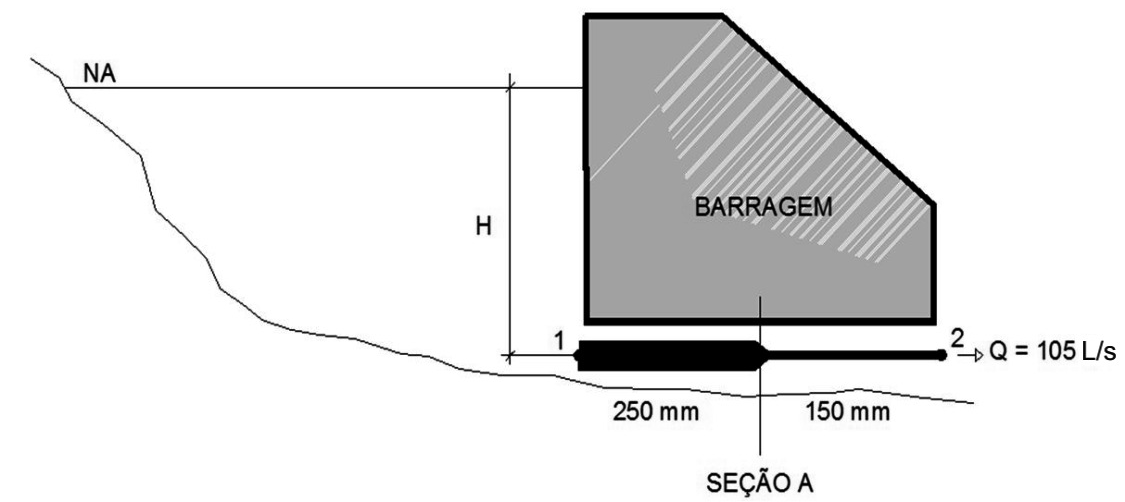

De uma pequena barragem parte uma tubulação de comprimento desprezível com 250 mm de diâmetro (a partir do ponto 1), havendo uma redução na mesma a partir da seção A para 125 mm. Na extremidade desse último trecho, a água é lançada para a atmosfera sob a forma de jato (ponto 2), conforme figura a seguir

Considerando que toda a água do reservatório saia por essa tubulação e sendo a vazão no ponto 2 de 105 L/s, pode-se dizer que a pressão na seção inicial da tubulação de 250 mm (ponto 1) é de aproximadamente:

A adução em um sistema de abastecimento de água é composta por um conjunto de canalizações com a finalidade de conduzir a água entre as unidades que antecedem a rede de distribuição. Com relação às características hidráulicas de uma adutora, é correto afirmar que:
