Questões de Concurso sobre Hidráulica

Um dos principais aspectos envolvidos no projeto hidráulico-sanitário de redes coletoras de esgoto é a ação de autolimpeza da tubulação. Tradicionalmente se utilizava o critério de “A” para garantir a ação de autolimpeza. Desde a promulgação da NBR 9649 da ABNT, passou-se a utilizar o critério de “B”, que também visa a garantia da autolimpeza.

Assinale a alternativa que contém, nesta ordem, “A” e “B”.

Uma instalação hidráulica tem dois reservatórios de nível constante, um na cota 30 m e outro na cota 50 m, distantes 150 m um do outro. Existe uma máquina instalada entre os dois reservatórios, na cota 20 m, distante 75 m do reservatório localizado na cota 30 m. O fator de perda de carga é igual para os dois trechos de tubulação entre a máquina. Com base nas informações disponíveis e em conhecimentos de hidráulica é correto afirmar que

As calhas Parshall, de largo emprego em estações de tratamento de água, são dispositivos medidores de regime crítico, utilizados tanto para a medição de vazão quanto para a mistura de produtos químicos em água.

De acordo com as Normas de Instalações Hidráulico- Sanitárias da Concessionária Pública de Abastecimento de Água, o volume total de água potável para consumo diário num prédio residencial de 10 andares, deverá ser armazenado em dois reservatórios: 3/5 do volume total no Reservatório Inferior e 2/5 do volume total no Reservatório Superior. Sabendo- se que o prédio residencial terá 200 moradores, consumindo 150 litros/hab.dia, os reservatórios Inferior e Superior, respectivamente, terão os seguintes volumes:

O manômetro metálico, a coluna piezométrica e o manômetro com tubo em U, são exemplos de medidores de

Necessita-se recalcar uma vazão de 75 L/s a 50 metros de altura. Considerando que a adutora possui 200 metros de extensão e que a perda de carga seja de 0,05 m/m, a potência requerida do equipamento de bombeamento, para um rendimento de 50%, é de:

Na captação de água bruta para adução à Estação de Tratamento de Água (E.T.A.), utiliza-se uma bomba centrífuga de eixo vertical, recalcando uma vazão de 750 litros/s. Para água com peso específico igual a 1,0 tf/m³, o rendimento do conjunto elevatório (motor-bomba) de 75 %, e as perdas de carga totais na sucção e no recalque, respectivamente, iguais a 5,0 m.c.a. e 70,0 m.c.a., a potência absorvida, em Cavalos Vapor (CV), pelo conjunto elevatório, obtido pela expressão: , será igual a:

Se uma tubulação de distribuição, horizontal e reta, que conduza água sob pressão a vazão constante tiver sua seção transversal reduzida abruptamente, ela passará a ser submetida a um esforço — no sentido do escoamento — proporcional à diferença entre as velocidades antes e depois da redução.

A vazão máxima adotada para o projeto de obras hidráulicas corresponde a um valor associado a um tempo de retorno e, por consequência, a um risco, o de que esse valor seja igualado ou superado.

No projeto de sistemas de esgoto sanitário são utilizados alguns coeficientes ligados à determinação de vazões para conferir segurança ao dimensionamento da rede coletora.

Assinale a alternativa incorreta.

Mantidos a forma, a área e o revestimento da seção transversal de escoamento, de acordo com as equações de Manning ou Chèzy, o aumento da declividade do referido canal para 0,0009 permitiria o aumento da vazão proporcionalmente à relação entre a raiz quadrada das declividades longitudinais do canal.

A estrutura de suporte utilizada nas redes de distribuição de água em pontos de deflexão e de mudança de diâmetro, com o objetivo de absorver os esforços resultantes da pressão exercida pela água em tais pontos, é denominada de

A altura manométrica da bomba da estação elevatória de esgoto sanitário é o(a):

Considere os seguintes dados: − Altura do reservatório de água: 10 metros; − Tubulação de escoamento A: 3 cm; − Tubulação de escoamento B: 6 cm; − Altura de medição da pressão: 5 metros. De acordo com os dados, quanto ao efeito da pressão que a água exerce na altura de medição, considerando que as duas tubulações estão sendo alimentadas pelo mesmo reservatório, corresponde ao aspecto de que

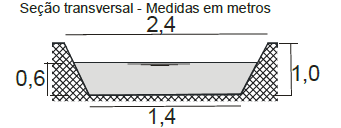

Considere a situação do canal de seção a seguir abastecido por bombeamento. Qual seria a vazão horária do conjunto de bombas que o abastecem, se a velocidade média da água no canal fosse de 2,0m/s?

Uma bomba centrífuga está sendo empregada para transferir líquido do tanque TQ1 para o tanque TQ2. Analise as afirmativas abaixo relativas a um aumento na vazão de operação.

I - Aumentando-se a pressão no tanque TQ2, a vazão de operação também aumenta.

II - Fechando-se parcialmente uma válvula instalada na linha, a vazão de operação aumenta.

III - Aumentando-se a rotação de operação do impelidor da bomba, a vazão de operação também aumenta.

IV - Aumentando-se o nível de líquido no tanque TQ1, a vazão de operação aumenta.

É correto APENAS o que se afirma em
