Questões de Concurso sobre Hidráulica

Uma indústria de segurança agrícola precisa selecionar uma bomba adequada para transferir água de um reservatório localizado a 5 metros abaixo do nível do equipamento, com necessidade de operar em condições onde o sistema pode ser desligado frequentemente sem comprometer o reinício. Após análise técnica, optou-se por uma bomba que não requer válvulas de pé e é capaz de sugar água mesmo estando acima do nível do líquido, garantindo eficiência no processo. Considerando as características técnicas das bombas, qual é a alternativa que descreve corretamente o tipo de bomba mais adequado para essa aplicação, com base no funcionamento e nas especificações mencionadas?

Assinale a alternativa correta:

Uma barragem subterrânea pode ser de dois tipos: submersa e submersível.

De maneira sucinta, o dimensionamento hidráulico de uma rede de distribuição de água potável envolve fatores técnicos, comerciais e econômicos. Processando essas informações, é comum que sejam inseridas restrições a algumas dessas variáveis, de modo que influenciem diretamente nos custos. Considerando as relações sobre a variação do custo (C) total do sistema de recalque, em função do diâmetro (D), analise as afirmativas.

I. Para uma mesma vazão, ao se escolher um diâmetro menor, haverá uma diminuição no seu custo de implantação, isso resulta também na redução do custo de operação.

II. Para uma dada vazão, a opção por diâmetros maiores, provoca diminuição no custo de operação, por conta da redução das perdas de carga, em contrapartida, esta opção resulta no aumento do custo de implantação da tubulação.

III. Para uma mesma vazão, há diminuição da perda de carga quando se aumenta o diâmetro da tubulação de recalque, reduzindo o custo operacional com energia elétrica.

IV. Para uma vazão determinada, a obtenção do diâmetro ótimo de uma tubulação pode ser encontrada pelo menor custo do sistema, o qual é composto pela soma do custo de implantação e o de operação.

V. O custo de implantação compreende a soma do custo dos tubos, das peças de conexão, do conjunto motor-bomba, da energia elétrica para o funcionamento do conjunto moto-bomba, da mão de obra das despesas com escavação, recuperação do pavimento e montagem.

Estão corretas as afirmativas

A potência hidráulica pode ser compreendida em três contextos principais: em sistemas de geração de energia; em sistemas hidráulicos de máquinas, com fluidos sob pressão; e em sistemas hidráulicos de máquinas, sem fluidos sob pressão.

O controle de perdas de água em sistemas de abastecimento exige medidas integradas de gestão, tecnologia e manutenção, visando à eficiência operacional e ao uso sustentável dos recursos hídricos. A efetividade dessas ações depende do monitoramento constante, da atuação preventiva e corretiva sobre a infraestrutura e do engajamento dos usuários. Acerca do assunto, marque V para as afirmativas verdadeiras e F para as falsas.

(__)A instalação de válvulas redutoras de pressão em zonas com pressões elevadas é uma prática eficaz para diminuir perdas reais por rompimentos em redes.

(__)A simples substituição de hidrômetros antigos por modelos modernos elimina por completo as perdas aparentes, sem necessidade de calibração periódica.

(__)A metodologia de Vazão Mínima Noturna (VMN) é mais indicada para identificar perdas aparentes decorrentes de ligações clandestinas e fraudes em medidores.

(__)A substituição de redes deterioradas e a implementação de sistemas de monitoramento por telemetria são medidas fundamentais para o controle técnico de perdas reais.

Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:

O escoamento da água durante a ocorrência de uma inundação pode ser classificado quanto à variabilidade no tempo e no espaço, respectivamente, como

Para evitar refluxo em sistemas de água potável, identifique o dispositivo que deve ser instalado próximo ao medidor de água:

“Uma variação de pressão provocada em um ponto de um fluido em equilíbrio transmite-se a todos os pontos do fluido e às paredes que o contêm”. De acordo com as Leis da Física que regem a hidráulica e se aplicam ao dimensionamento de sistemas hidráulicos, o trecho refere-se à(ao):

Uma estação elevatória de água bruta capta água de um reservatório aberto e a envia a um sistema adutor. Durante a operação, existe o risco de cavitação na bomba, fenômeno que pode danificar os componentes hidráulicos e reduzir a vida útil do equipamento. Para evitar a cavitação, deve-se garantir que:

Um engenheiro precisa dimensionar um trecho de coletor que parte de um poço de visita (PV-01) com uma vazão inicial de 3,0 L/s e termina no PV-02. Ao longo de seu percurso, o trecho recebe contribuições que totalizam 2,5 L/s. Esse cálculo é o ponto de partida para definir as condições hidráulicas do trecho seguinte, que se inicia no PV-02. A premissa fundamental que interliga o dimensionamento deste trecho ao subsequente, partindo do PV-02, baseia-se no correto dimensionamento

Em um projeto de microdrenagem urbana, ao se dimensionar uma galeria, admite-se que o escoamento seja uniformemente variado.

Entre as diversas propriedades das águas naturais, destaca-se aquela que representa a relação entre a massa e o volume, conhecida como:

Um trecho de tubulação, trabalhando à seção cheia, apresenta um alargamento brusco de seção, de um diâmetro 𝑑₁ = 1,00𝑚 para um diâmetro 𝑑₂ = 1,50𝑚, como mostrado na figura a seguir.

Sabendo-se que a velocidade antes do alargamento vale 𝑣₁=1,2m/s, e considerando as aproximações de 10m/s² para a aceleração da gravidade e 𝜋 = 3,14, os valores aproximados de velocidade 𝑣₂ e da perda de carga logo após o alargamento valem, respectivamente,

A cavitação é um fenômeno que pode causar danos significativos a bombas hidráulicas e sistemas de condução de líquidos. Esse fenômeno ocorre quando a pressão do fluido cai abaixo da pressão de vapor local, levando à formação de bolhas de vapor que colapsam ao entrar em regiões de maior pressão. O colapso das bolhas gera ondas de choque que podem desgastar superfícies metálicas e reduzir a eficiência do sistema. Com base no conceito de cavitação e no comportamento de bombas hidráulicas, assinale a alternativa correta:

Sobre os reservatórios de água fria potável, analise os itens a seguir:

I. O volume total de água reservado deve atender no mínimo 24 h de consumo normal no edifício e deve considerar eventual volume adicional de água para combate a incêndio quando este estiver armazenado conjuntamente.

II. O volume total de água potável armazenada no reservatório deve ser limitado a um valor que assegure a sua potabilidade dentro do período de detenção médio, sob utilização normal, de modo a evitar redução excessiva da ação residual do agente desinfetante.

III. Na impossibilidade de determinar o volume máximo permissível, recomenda-se limitar o volume total ao valor que corresponda a três dias de consumo diário ou prever meios que assegurem a preservação das características da água potável.

IV. O formato do reservatório, o posicionamento relativo entre entrada e saída de água neste e a forma de tomada de água para consumo devem evitar a ocorrência de regiões de estagnação em seu interior e promover renovação da água armazenada.

Estão CORRETOS:

Quanto maior for o coeficiente de Manning de um canal, menor será a vazão que escoa nesse canal.

Um engenheiro sanitarista está projetando uma rede de esgoto para um novo bairro. Para garantir o escoamento adequado das águas residuais, é necessário calcular a perda de carga ao longo dos condutos. Considerando os conceitos de mecânica dos fluídos e hidráulica, assinale a alternativa que apresenta os fatores que mais influenciam o valor da perda de carga em um escoamento turbulento em tubulação.

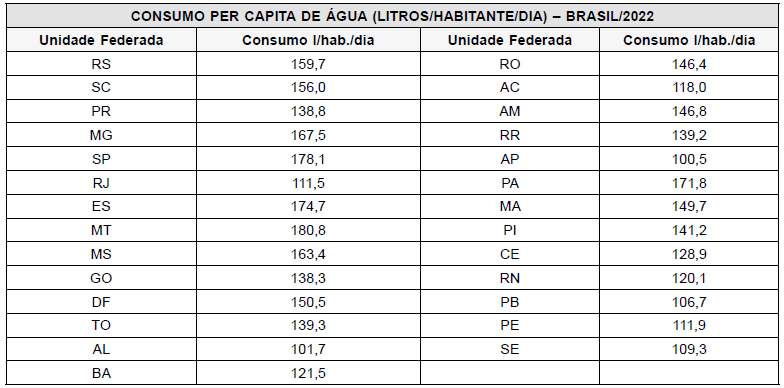

Analise a tabela a seguir.

BRASIL. Ministério das Cidades. Secretaria Nacional de Saneamento Ambiental. Diagnóstico temático dos serviços de água e esgoto: visão geral. Brasília, 2023. p. 23 (adaptada).

Sobre o consumo per capita de água, em 2022, no Brasil, é incorreto afirmar:

Quanto a projeto hidráulico de rede coletora de esgoto sanitário, é correto afirmar:

Em relação às hipóteses assumidas para o Teorema de Bernoulli, assinale a alternativa INCORRETA.
