Questões de Concurso sobre Hidráulica

A cavitação é um fenômeno que pode ocorrer em sistemas hidráulicos, como tubulações e bombas, podendo causar sérios danos ao sistema. Assinale a alternativa que descreve corretamente o conceito de cavitação.

Assinale a alternativa CORRETA que corresponde a principal diferença entre os termos "leito" e "canal" em hidráulica fluvial:

“Há uma relação proporcional entre a massa de um gás, dada em moléculas gramas, e o seu volume, quando a pressão e a temperatura são constantes, ou seja: $\frac{v}{n}$ = 𝑐𝑜𝑛𝑠𝑡, onde onde n é o número de moles. Sob condições normais de pressão e temperatura, iguais volumes de gases contêm igual número de moléculas”

O texto anterior se refere a qual lei?

Um profissional legalmente habilitado, servidor da Prefeitura de Rio Verde, está elaborando um projeto de um sistema de drenagem de águas pluviais para uma chuva com intensidade de 5 mm/h, com duração igual ou superior ao tempo de concentração da bacia de contribuição com área de 2000 ha. Utilizando o método racional, e considerando um coeficiente de escoamento superficial igual a 0,9, a vazão máxima a ser considerada pelo projetista é igual a:

Em uma determinada situação, a água captada necessita ser conduzida por bombeamento, desde um reservatório localizado na base de um morro, para outro reservatório localizado no topo desse morro. Essa tubulação é denominada adutora por:

O escoamento em sistemas de saneamento pode ocorrer nos condutos em regime forçado ou livre, em regime laminar ou turbulento, bem como em regime permanente ou variado. Com base nessa informação, marque a alternativa INCORRETA:

Uma empresa metalúrgica localizada em área industrial solicita a retificação e tubulação de um curso d'água ao órgão ambiental competente. Para tanto, é necessário observar os procedimentos legais estabelecidos, garantindo o cumprimento das exigências ambientais. A partir desse contexto, assinale a alternativa correta:

As perdas aparentes são perdas não físicas que impactam no faturamento da empresa concessionária. Assinale a alternativa que NÃO representa uma ação para a redução desse tipo de perda.

Mananciais superficiais para a captação de água para consumo humano podem ser os córregos, rios, lagos e reservatórios artificiais. A captação de água de mananciais superficiais deve conter, ao menos, os seguintes componentes:

Assinale a alternativa que apresenta corretamente a importância de realizar o monitoramento do NPSH (Net Positive Suction Head) em um sistema de bombeamento.

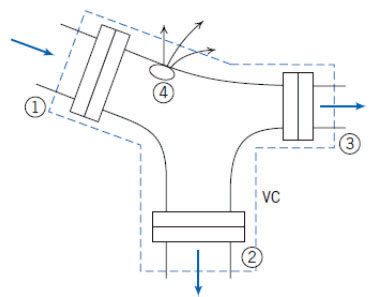

Determine a vazão que sai do furo 4 da figura apresentada, considerando o volume de controle, sabendo que, de acordo com a equação da continuidade, o somatório das vazões que entram e saem de um dado volume de controle deve ser igual a zero.

Figura: Volume de controle

Um fluido é qualquer substância que escoa, podendo ser classificado como líquido ou gás. As faixas de vazão e de pressão podem variar de acordo com as propriedades dos fluidos. Sobre essas propriedades, é correto afirmar que:

A medição confiável e precisa da vazão de um fluido exige o cumprimento satisfatório de um conjunto de atividades técnicas, que envolvem as etapas de seleção, instalação, operação e manutenção dos instrumentos ou do sistema de medição, além da interpretação correta dos resultados obtidos. Em relação aos tipos de medidores de vazão, é correto afirmar que: c

Para a monitoração do nível da água subterrânea do lençol freático, são utilizados piezômetros.

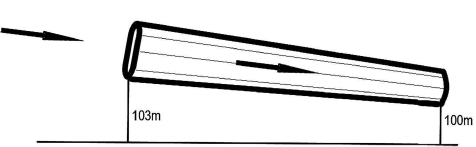

Assuma um tubo de corrente, formado por linhas de corrente, cujas partículas do fluido não as atravessam, e cujas paredes são consideradas impermeáveis. Ao longo dessas linhas de corrente, a soma das alturas cinética, piezométrica e geométrica é constante, para duas seções, montante e jusante. Assuma também que não há perda de carga entre essas duas seções. Nesse tubo, é escoada uma quantidade de água, com as seguintes características:

- Peso específico da água ( ) = 1.10³ kgf /m³

- Aceleração da gravidade = 10 m/s².

Note que a área da seção de montante é aproximadamente 4 vezes a área da seção de jusante, e que o escoamento pode ser entendido como regido pela equação da continuidade.

(Fonte: Elaboração própria.)

Considerando um regime de escoamento permanente e uniforme, qual das alternativas abaixo mais se aproxima da velocidade média do escoamento na seção de montante?

No escoamento permanente uniforme em canais abertos, a profundidade da água permanece constante ao longo do canal.

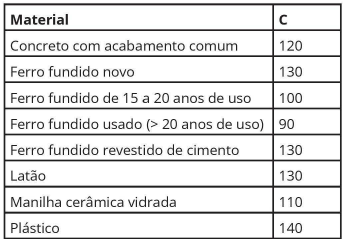

Em hidráulica dos condutos forçados, alguns modelos tentam expressar matematicamente as estimativas de perda de carga em uma tubulação. As perdas de carga contínuas ocorrem principalmente em função do atrito entre partículas e parede do tubo, gerando internamente diferentes vetores de velocidade, que variam em função da viscosidade do líquido e da rugosidade da tubulação. A rugosidade da tubulação varia com seu tempo de uso, e alguns materiais estão sujeitos a maiores desgastes que outros. A equação de Hazen-Williams é uma das fórmulas empíricas mais empregadas para estimar a perda de carga contínua em tubulações de adutoras, e foi obtida a partir de experimentos laboratoriais, seguidos de tratamento estatístico dos dados. Alguns valores de coeficiente adimensional de material "C" aplicáveis à equação de Hazen-Williams estão na tabela abaixo.

(Fonte: Adaptado de BAPTISTA & LARA (2014). Fundamentos de Engenharia Hidráulica.)

Considere uma adutora operando com 150L/s de água bruta com uma tubulação de ferro fundido, diâmetro de 400mm e 1 km de comprimento. Para essas características, a perda de carga unitária quando a tubulação nova é implantada é de 0,0034m/m; após 15 anos de uso, é de 0,0055m/m; e após 25 anos de uso, é de 0,0067m/m. Julgue as afirmativas de I a VI.

I - A comparação do desempenho do sistema entre a tubulação nova e após 25 anos de uso indica aumento de perda de carga contínua em aproximadamente 100%.

II - A estimativa de perda de carga unitária utilizando a tubulação nova é de aproximadamente 34%.

III - Assumindo que a eficiência máxima admitida para uma adutora em termos de perda de carga total seja de 8%, as características desta instalação a tornam inviável pela baixa eficiência, mesmo quando recém instalada, considerando os parâmetros hidráulicos e geométricos adotados.

IV - Existe um processo contínuo de tuberculização e incrustação na tubulação de ferro fundido e que tem como consequência a diminuição da perda de carga contínua diretamente proporcional ao tempo de operação da adutora.

V -A estimativa de perda de carga contínua é diretamente proporcional ao comprimento da tubulação e da vazão; e inversamente proporcional ao diâmetro.

VI - Logo após a instalação, a perda de carga contínua total é equivalente a 3,40 m.

Está CORRETO o que se afirma em:

A quantidade em volume de um líquido que atravessa uma seção em um intervalo de tempo, corresponde a:

Um medidor de vazão apresenta em seu leitor uma vazão correspondente a 0,05 m³/min. Dessa forma, é corretor afirmar que essa medida corresponde a:

A detecção de surgência de água na face do talude de jusante é sinal de que o dreno de pé está funcionando adequadamente.
