Q2261993

Ano: 2022

Banca: Universidade Federal de Mato Grosso - UFMT

Prova: UFMT - POLITEC MT - Perito Criminal - Área: Engenharia Civil - 2022

Instrução: Considere os dados a seguir para responder às questões 78 e 79.

A viga mista de aço e concreto de alma cheia representada é formada com perfil de aço monossimétrico soldado e mesa de concreto ligada ao perfil de modo a ter interação completa. As propriedades geométricas e mecânicas estão apresentadas a seguir.

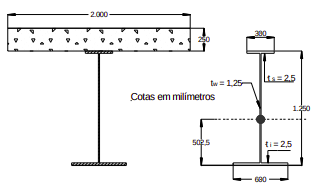

Imagem associada para resolução da questão Dados: a) espessuras das mesas = 25 mm; b) espessura da alma = 12,5mm; c) módulo de elasticidade do aço Es = 200.000 MPa; d) área bruta do perfil = 375 cm2 ; e) posição do centro geométrico do perfil medido da base = 50,25 cm; f) módulo de deformação do concreto Ec = 25.200 MPa.

A rigidez em torno do eixo baricêntrico horizontal da seção composta, em cm⁴ , é:

1.550.000.

2.150.000.

2.790.000.

3.250.000.

4.500.000.
