Q2278035

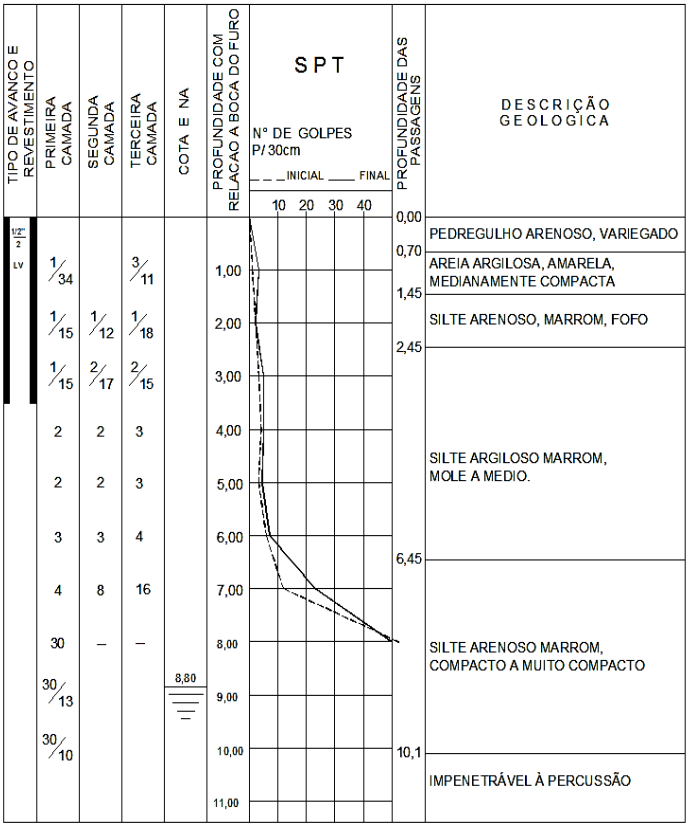

INSTRUÇÃO: Considere o relatório de sondagem à percussão abaixo para responder às questões 25 e 26.

Imagem associada para resolução da questão

Considere as informações presentes nas tabelas a seguir.

Fator α de correlação de E_s com q_c

Solo---------------------------- $α$

Areia----------------------------3

Silte-----------------------------5

Argila---------------------------7

Coeficiente K de correlação entre q_c e N_SPT
Solo	K (MPa)
Areia com pedregulhos	1,1
Areia	0,9
Areia siltosa	0,7
Areia argilosa	0,55
Silte arenoso	0,45
Silte	0,35
Argila arenosa	0,3
Silte argiloso	0,25
Argila siltosa	0,2

O módulo de deformabilidade do solo (E_s) é dado por:

E_s = α q_c, e q_c = K N_SPT.

Assinale a alternativa que apresenta estimativas dos módulos de deformabilidade em KPa situados nas camadas 5 e 7, respectivamente.

6.250 e 54.000

3.750 e 54.000

11.250 e 30.000

8.750 e 30.000
