Q2731839

Engenharia Civil Estruturas Metálicas

Banca: SELECON Instituto Nacional de Seleções e Concursos - SELECON

Prova: SELECON - Câmara de Várzea Grande - Analista Legislativo - Área Engenheiro Civil - 2023

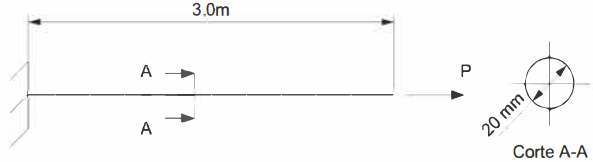

A figura a seguir apresenta uma barra de aço carbono, cujo módulo de elasticidade vale 200 GPa, submetida a uma carga axial P.

Imagem associada para resolução da questão

Tendo em vista essa barra, responda às questões 37 e 38.

Admitindo uma carga P igual a 30 kN e π ≅ 3, o deslocamento axial na extremidade livre da barra vale:

A

1,0 mm

B

1,5 mm

C

2,0 mm

D

2,5 mm
