Sob a perspectiva dos esforços internos, assinale a...

Ano: 2023
Banca: Fundação Universidade Empresa de Tecnologia e Ciências - FUNDATEC
Prova: FUNDATEC - Prefeitura de Braga - Engenheiro Civil - 2023

Para responder às questões 35 e 36, utilize a Figura 1 a seguir.


Imagem associada para resolução da questão

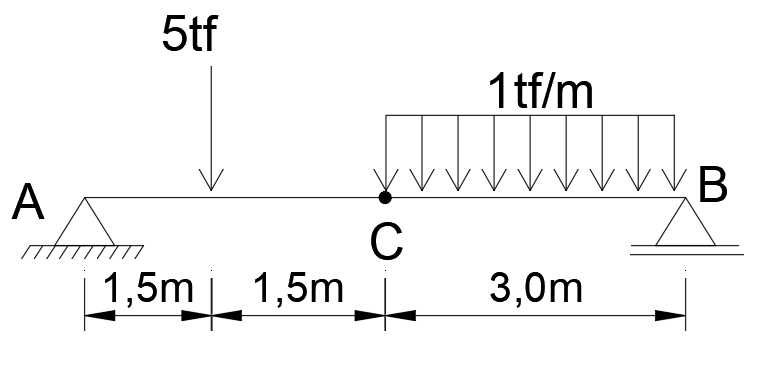

Figura 1 – Viga bi apoiada (fonte: autora)

Sob a perspectiva dos esforços internos, assinale a alternativa que apresenta o valor do momento fletor no ponto C (ver Figura 1).

A

3 tf.m.

B

4 tf.m.

C

5 tf.m.

D

6 tf.m.

E

7 tf.m.
