Questão Q2935850 - Engenharia Civil

Question

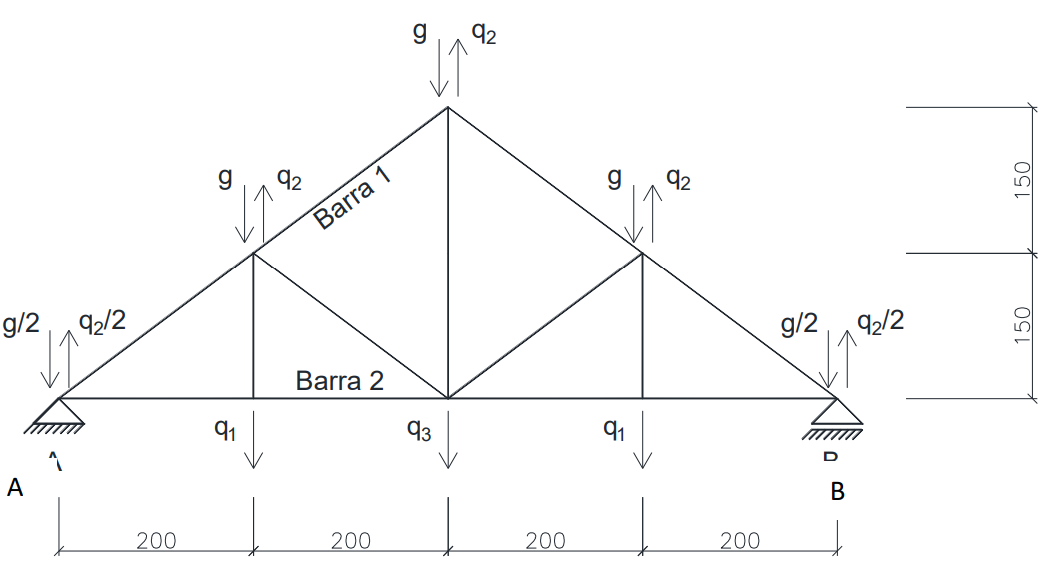

INSTRUÇÃO: A figura e os dados a seguir se referem às questões 37 e 38 Considere: g= 10 kN (ação permanente) : γg= 1,40 ou 1,0; q1= 20 kN (sobrecarga 1) : γq= 1,50 e ψ0= 0,70; q2= 12 kN (vento) : γq= 1,40 e ψ0= 0,60; q3= 15 kN (sobrecarga 2) : γq= 1,50 e ψ0= 0,70; Todos os nós são articulados; Todas as forças são aplicadas nos nós.Quadro 1- Forças axiais nas barras (valores característicos). NBarra1 (kN)NBarra2 (kN)g-16,4+18,4q1-16,5+23,9q2+19,6-22,1q3-12,0+9,4Combinação última normalFd​=m∑i=1​ (γgi​FGi,k​) +γq1​FQ1,k​+ n∑j=2​ =γqj​ψoj​FQj,k​  INSTRUÇÃO: A figura e os dados a seguir se referem às questões 37 e 38 Considere: g= 10 kN (ação permanente) : γg= 1,40 ou 1,0; q1= 20 kN (sobrecarga 1) : γq= 1,50 e ψ0= 0,70; q2= 12 kN (vento) : γq= 1,40 e ψ0= 0,60; q3= 15 kN (sobrecarga 2) : γq= 1,50 e ψ0= 0,70; Todos os nós são articulados; Todas as forças são aplicadas nos nós.Quadro 1- Forças axiais nas barras (valores característicos). NBarra1 (kN)NBarra2 (kN)g-16,4+18,4q1-16,5+23,9q2+19,6-22,1q3-12,0+9,4Combinação última normalFd​=m∑i=1​  (γgi​FGi,k​) +γq1​FQ1,k​+ n∑j=2​ =γqj​ψoj​FQj,k​ Considerando a combinação última normal, os coeficientes de ponderação (γ) e os fatores de combinação (ψ0) indicados, determine os valores extremos (envoltória) das forças nas Barras 1 (NBarra1) e 2 (NBarra2) para as forças axiais indicadas no Quadro 1.Assinale a alternativa CORRETA:  Considerando a combinação última normal, os coeficientes de ponderação (γ) e os fatores de combinação (ψ0) indicados, determine os valores extremos (envoltória) das forças nas Barras 1 (NBarra1) e 2 (NBarra2) para as forças axiais indicadas no Quadro 1.Assinale a alternativa CORRETA:

Gran Questões · Accepted Answer

-60,31 kN < NBarra1 < 11,04 kN; -12,54 kN < NBarra2 < 71,48 kN

Gran Questões · Answer

-58,29 kN < NBarra1 < 60,31 kN; -15,25 kN < NBarra2 < 64,96 kN

Gran Questões · Answer

11,04 kN < NBarra1 < 58,29 kN; 64,96 kN < NBarra2 < 76,25 kN

Gran Questões · Answer

-71,25 kN < NBarra1 < 32,15 kN; -22,60 kN < NBarra2 < 55,40 kN

	N_Barra1 (kN)	N_Barra2 (kN)
g	-16,4	+18,4
q₁	-16,5	+23,9
q₂	+19,6	-22,1
q₃	-12,0	+9,4

Considerando a combinação última normal, os coeficientes de...
