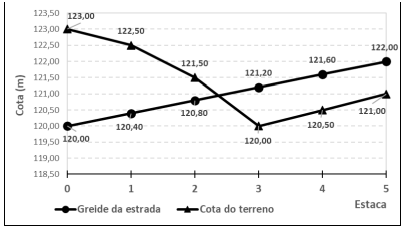

A figura a seguir mostra as cotas do greide e do terreno natural entre as estacas 0 a 5 de uma estrada, onde se adotou o estaqueamento padrão de 20m.

Havendo corte, este deve ser realizado até 0,70m abaixo do greide, para realização das camadas de pavimentação, e o material de corte pode ser utilizado para aterro na própria estrada.

Considerando que a largura da estrada é de 10m e desprezandose os movimentos de terra para execução de taludes de corte e aterro, o volume de material a ser enviado para bota-fora, resultante desse serviço de terraplenagem, é de:
