Questões de Concurso sobre Desenho Técnico na Engenharia Civil

Um desenhista técnico auxilia a equipe de uma obra pública na quantificação de serviços e na verificação das estimativas de custo, com base em tabelas de insumos e no cronograma físico-financeiro.

Considere a tabela a seguir, referente a um serviço de elaboração de desenhos técnicos executivos, utilizada para fins de orçamento.

O cronograma prevê que 60% desse serviço seja executado no primeiro mês.

Com base exclusivamente nos dados da tabela e do cronograma. O custo previsto para o primeiro mês é de

Em um software CAD, um desenho técnico foi elaborado no espaço do modelo (Model) em escala real, considerando 1 unidade de desenho = 1 metro. Para compor uma prancha no Layout, o desenhista precisa apresentar o projeto na escala 1:100. Analise as seguintes afirmações sobre os procedimentos adequados:

I.A geometria original deve ser mantida em escala real no Model, evitando-se o uso do comando Scale diretamente nos elementos para ajustá-los ao tamanho da folha.

II.A escala de representação deve ser controlada pela Viewport, estabelecendo a relação correta entre as unidades do modelo e as unidades de impressão no papel.

III.O uso de objetos anotativos (textos e cotas) substitui a necessidade de configurar a escala da Viewport, uma vez que esses elementos se autoajustam ao espaço do papel.

É correto o que se afirma em:

Parte da instalação elétrica de uma edificação é apresentada na figura a seguir.

Sobre essa figura, analise as afirmativas a seguir.

I. Indicam-se dois fios de retorno, ligados a bóias, nas caixas d’água.

II. Há uma tomada média, de uso específico, posicionada na parede.

III. O centro de luz na parede pertence ao circuito 18 e é comandado por um interruptor paralelo.

Está correto o que se afirma apenas em

Na informática aplicada à engenharia civil, a correta adequação do software ao tipo de demanda é fundamental para a eficiência do projeto. Considerando as características e as aplicações principais dos softwares AutoCAD, AutoCAD Civil 3D, Revit e Excel, assinale a alternativa CORRETA:

Em um projeto de detalhamento de uma flange metálica, o desenhista técnico precisa representar um furo circular em vista isométrica. Como as circunferências não aparecem como círculos em isometria, é necessário empregar uma técnica específica para sua construção.

Assinale a opção que apresenta a forma geométrica resultante e o procedimento adequado para representar circunferências no desenho isométrico.

A figura a seguir apresenta a vista superior de uma peça seccionada e a respectiva vista seccional.

A vista seccional foi gerada por um corte em

O corte executado por um desenhista na planta baixa de uma edificação é apresentado na figura a seguir.

(Nota: desconsiderar espessuras de linha no desenho)

(Fonte: NBR 6492;

Nessa figura, observam-se dois contornos em elementos visíveis, um deles não hachurado e o outro hachurado. Nessas condições, as linhas de contorno devem ser, respectivamente, linhas contínuas:

Na elaboração de projetos no Revit, a correta organização do modelo é fundamental para garantir padronização gráfica, facilidade de edição e adequada geração de pranchas.

Sobre esse aspecto, analise as afirmativas a seguir.

I. No Revit, o controle da representação gráfica e da visibilidade dos elementos é realizado por meio de categorias e subcategorias, que exercem função semelhante aos layers de softwares CAD.

II. Elementos repetitivos do projeto, como portas, janelas e mobiliário, devem ser criados e gerenciados como famílias, permitindo reutilização e parametrização.

III. No Revit, a organização das pranchas é feita diretamente no Model Space, sendo desnecessária a criação de folhas para a impressão dos desenhos.

Está correto o que se afirma apenas em

No desenho técnico normatizado, a principal função das vistas ortogonais é:

A leitura e interpretação de projetos têm início no conhecimento dos tipos de linhas e seus significados.

Assim, analise a denominação e a representação abaixo:

Contínua extra-larga:

Assinale a alternativa que apresenta corretamente a aplicação geral para esse tipo de linha.

Na revisão de um projeto viário elaborado em AutoCAD 2025, um Engenheiro Civil responsável pela compatibilização gráfica realizou ajustes geométricos em eixos, alinhamentos e elementos auxiliares, utilizando o comando TRIM para adequação das interseções do desenho técnico. Com relação ao funcionamento do comando TRIM, assinale a alternativa INCORRETA.

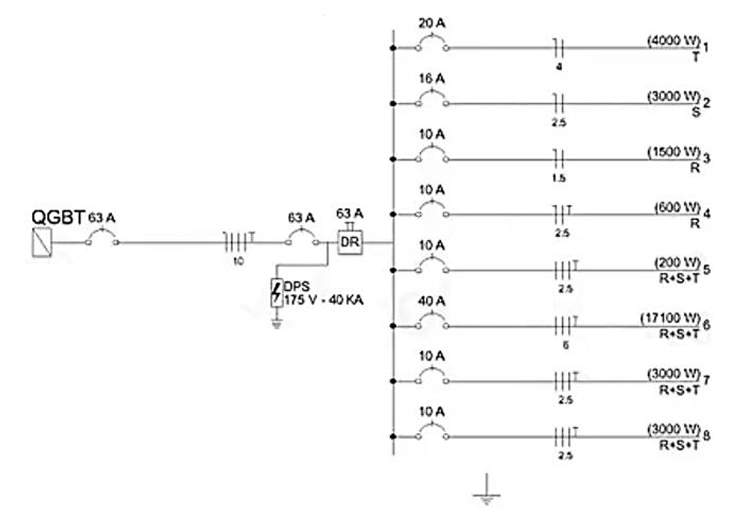

O desenho a seguir faz parte do projeto de instalações elétricas de uma residência.

(Fonte: https://www.projetandoeletrica.com.br/entendendo-o-que-e-um-projeto-eletrico-residencial/)

Esse desenho é conhecido como

De acordo com a norma de desenho técnico, a linha traço e ponto estreita é indicada para representar:

As hachuras são elementos utilizados para destacar as seções geradas por um plano de corte em relação a outros elementos de uma vista seccional e, eventualmente, para indicar o material que a constitui.

A figura a seguir apresenta dois tipos de hachuras utilizadas em um desenho técnico.

As hachuras indicadas por (a) e (b) representam, respectivamente, os seguintes materiais:

Durante uma vistoria técnica de um imóvel urbano destinada a subsidiar uma avaliação para fins administrativos, um desenhista integra a equipe responsável pelo levantamento de informações em campo. Seu trabalho servirá de base para a elaboração posterior de relatório e parecer técnico por profissional habilitado.

Considerando as boas práticas na elaboração de laudos, vistorias e avaliações, bem como as atribuições compatíveis com o cargo de desenhista, uma das funções do desenhista nessa atividade é

O desenho a seguir representa um box sanitário acessível.

(Cotas em metros. Fonte: NBR 9050)

Tomando por base esse desenho, pode-se afirmar que duas medidas possíveis para a interferência da área de manobra da cadeira de rodas sob a bacia sanitária e o lavatório são, respectivamente:

Sobre a legenda em folhas de desenho técnico, analise as afirmativas a seguir.

I. A legenda deve estar posicionada na horizontal e situada no canto inferior direito do quadro da folha de desenho, apresentando, em todos os formatos, 220 mm de comprimento e 200 mm de altura máxima.

II. A legenda deve informar, dentre outros aspectos, o título da folha, o responsável pelo conteúdo apresentado e a data de emissão dos desenhos.

III. Os dados do projeto a que se relaciona à folha de desenho, tais como o nome e a localização, não são obrigatórios na legenda, mas podem ser adicionados à legenda para atender às necessidades específicas do desenho.

Está correto o que se afirma apenas em

A figura a seguir apresenta a planta de armação de uma viga de concreto armado.

Sobre essa planta, analise as afirmativas a seguir.

I. A armadura longitudinal positiva é composta por duas barras de bitola 5 mm.

II. Há 14 estribos nessa viga, espaçados de 20 cm.

III. A barra com maior comprimento é a N4.

Está correto o que se afirma apenas em

Durante a elaboração e conferência de desenhos técnicos, um desenhista auxilia a equipe na leitura integrada e na compatibilização de projetos complementares, como arquitetura, estrutura e instalações prediais, visando reduzir inconsistências na execução da obra.

Nesse contexto, assinale a opção que melhor representa a atuação compatível com o cargo de desenhista.

Na figura a seguir, apresenta-se um desenho original (1) e sua modificação (2) a partir da execução de um comando no AutoCad.

O comando que permitiu a geração direta de (2) a partir de (1) é
