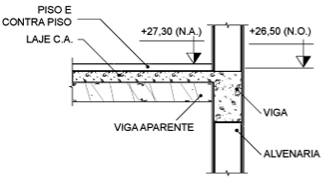

Observe a imagem a seguir:


Imagem associada para resolução da questão

Trata-se de um esquema de corte de parte de projeto de engenharia, que destaca um pavimento inferior e outro superior, mostrando o piso e o contrapiso, bem como a laje em concreto armado, a viga e a alvenaria logo abaixo do pavimento inferior. As siglas N.A. e N.O. significam, respectivamente:


A

Nível da água e nível em osso oco.


B

Cota de nível em água e cota de nível oco.


C

Cota de nível aparente e cota de nível oco.


D

Cota de nível acabado e cota de nível em osso.

De acordo com o normativo em desenho técnico, o conjunto de elementos gráficos básicos e intervalos / espaços que definem a estrutura unitária, cuja repetição sucessiva forma uma linha não contínua como, por exemplo, traço / intervalo (que forma uma linha tracejada), traço / intervalo / ponto / intervalo (que forma uma linha traço e ponto) é:


A

Linha de simetria.


B

Linha de chamada.


C

Segmento de linha.


D

Elemento gráfico básico.

Escalas são largamente utilizadas para inserir o desenho arquitetônico em tamanho padrão dentro do formato de um papel. Normalmente, a escala adequada é aquela em que se visualiza bem o desenho, como também se pode interpretá-lo sem nenhuma dúvida quanto ao tamanho, incluindo suas dimensões e profundidade. Assim, uma linha de 17,50 metros na escala 1:125 terá quantos metros na escala 1:20?


A

1,75


B

2,40


C

2,80


D

3,10

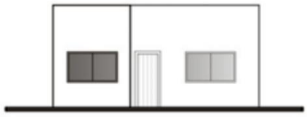

A seguinte figura é a representação de uma fachada residencial.


Imagem associada para resolução da questão


Assinale a alternativa que apresenta corretamente a Planta Baixa que representa essa figura.


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão


E

Imagem associada para resolução da questão

A padronização da representação técnica melhora a comunicação entre fabricante e cliente, porém aumenta tanto o tempo de projeto quanto o custo da produção e do produto final.


C

Certo


E

Errado

Em um desenho técnico, a representação do contorno de partes não incluídas no projeto deve ser com linhas do tipo


A

traço longo e ponto estreita.


B

tracejada.


C

pontilhada.


D

contínua estreita.

Em topografia saber usar escala é muito importante. O valor da escala é adimensional, ou seja, não tem dimensão (unidade). Escrever 1:200 significa que uma unidade no desenho equivale a quantas unidades no terreno?


A

200.


B

0,2.


C

2.


D

2000.


E

20.

As linhas de chamada devem terminar na extremidade que toca o elemento, como apresentado a seguir.


Imagem associada para resolução da questão


“Com uma seta fechada e preenchida ou uma seta fechada não preenchida, se a linha de chamada terminar em linhas que representem contornos ou arestas de peças, tubos ou cabos em plantas, gráficos ou diagramas; as setas são igualmente desenhadas nos pontos de interseção destas linhas com outras linhas como, por exemplo, em linhas de simetria.” A imagem anterior trata-se de uma linha de chamada:


A

Terminando em contornos.


B

Com uma dobra pontiaguda.


C

Terminando na aresta de um diâmetro.


D

Iniciando no mesmo ponto e terminando nas arestas da peça.

Um desenhista técnico representou em uma folha do tipo A4, o desenho de um terreno retangular com dimensões de 25cm x 48cm. Sabendo que ele utilizou uma escala de 1:500, as dimensões reais desse terreno seria, respectivamente, de:


A

25m x 48m.


B

250m x 480m.


C

125m x 240m.


D

12500m x 24000m.


E

1250m x 2400m.

Uma parede desenhada na escala de 1:50 (Um para Cinquenta) mede 0,20m (Vinte Centímetros) de comprimento quando medida na régua com escala 1:100 (Um para Cem). Em relação ao comprimento real dessa parede, marque a alternativa CORRETA:


A

20,00 (Vinte metros);


B

50,00 (Cinquenta metros);


C

10,00 (Dez metros);


D

5,00 (Cinco metros).

Um desenho técnico, ainda sem cotas da planta baixa de um compartimento, está na escala 1:20. Ao fazer a leitura das medidas com o uso de escalímetro, o técnico constatou que a única face do escalímetro que estava em boas condições era a da escala 1:50. Usando essa escala 1:50, as medidas obtidas foram 5,80 m e 8,60 m.


Convertendo-se para a escala correta, esses valores representam, em metros, respectivamente,


A

2,32 e 3,44


B

2,70 e 4,30


C

4,64 e 6,88


D

11,60 e 17,20


E

14,50 e 21,50

A escala é utilizada em projetos de arquitetura e engenharia para representar, de forma proporcional, a dimensão real de um espaço ou edificação, caso contrário, não haveria possibilidade de representação de uma construção com seu tamanho real em papel impresso. Nesse sentido, em um projeto arquitetônico de uma edificação, cuja planta baixa encontra-se na escala 1:50, uma janela que possui 2,00m de largura real, deverá ser representada em papel impresso com a dimensão de:


A

2cm.


B

4cm.


C

5cm.


D

6cm.


E

8cm.

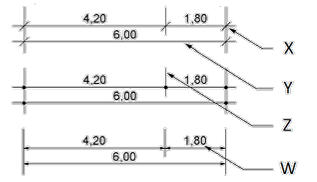

Em um projeto de engenharia, o responsável pelo desenho deve observar como precisam estar dispostas as cotas, para que este fique claro e limpo ao ser executado. As cotas devem ser indicadas utilizando-se o sistema métrico de medidas. Em um único desenho, deve-se utilizar a mesma unidade de medida. Considere a situação a seguir:

Imagem associada para resolução da questão

As letras X, Y, Z e W são, respectivamente:


A

Limites de linha de cota; linha de cota; linha de chamada; e, cifra.


B

Linha de cota; limites de linha de cota; linha de cifra; e, número.


C

Linha de cota; limites de linha de cota; linha de chamada; e, medida.


D

Limites de linha de cota; linha de cota; linha de transição da cota; e, medida.

A respeito das linhas de representação gráfica, marque a alternativa que apresenta o tipo de linha usada para representar projeções de pavimentos superiores, marquises e balanços.


A

Traço e dois pontos


B

Contínuas de contorno


C

Tracejada


D

Traço e ponto


E

Contínuas internas

A projeção da cobertura de um galpão retangular, que possui um dos lados igual ao dobro do outro, foi desenhada na escala 1:75. Sabendo-se que a área correspondente ao desenho é de 1800 cm², as dimensões reais, em metros, da referida projeção são iguais a


A

21,0 x 42,0.


B

21,5 x 43,0.


C

22,0 x 44,0.


D

22,5 x 45,0.

O desenho técnico padronizado segue vários regramentos para a uniformização do conjunto de símbolos e gráficos, com o objetivo de melhorar a qualidade da concretização de um artefato e uniformizar a produção, gerando aumento de produtividade.


C

Certo


E

Errado

A representação gráfica para projetos arquitetônicos e urbanísticos tem os tipos de linhas e seus significados são padronizados. Sabendo disso, selecione a alternativa que corresponde à(s) aplicação(ões) da linha tracejada estreita.


A

Linhas de cotas.


B

Limites de vistas ou cortes parciais interrompidos.


C

Arestas não visíveis e/ou contornos não visíveis.


D

Contornos visíveis de elementos em corte e seções, quando são utilizadas hachuras.


E

Curvas de níveis secundárias.

Após medir o segmento de reta que representa o comprimento total de uma parede, em uma prancha impressa, observou-se que este tem 19cm e a representação do desenho foi realizada na escala 1/50. Qual é a medida em metros que esse segmento de reta representa?


A

0,95m


B

9,5m


C

950m


D

950mm


E

9,5mm

Com relação às características dimensionais das folhas em branco e pré-impressas a serem aplicadas em todos os desenhos técnicos, tem-se que os formatos da série “A” são os mais utilizados. Para esse formato, as margens são limitadas pelo contorno externo da folha e o quadro, e este último limita o espaço para o desenho. As margens esquerda e direita, bem como as larguras das linhas, devem ter as dimensões constantes. Nesse sentido, é CORRETO afirmar que a margem esquerda deverá possuir largura de:


A

7mm.


B

10mm.


C

25mm.


D

30mm.
