Uma parede desenhada na escala 1:25 (um para vinte e cinco) mede 0,10m (dez centímetros) de comprimento quando medida na régua com escala 1:100 (um para cem). Quanto ao comprimento real dessa parede, assinale a alternativa correta.
2,50m (dois metros e cinquenta centímetros)
25,00m (vinte e cinco metros)
0,25m (vinte e cinco centímetros)
20,50m (vinte metros e cinquenta centímetros)
Analisando-se a planta baixa de certa casa, verificou-se que a cozinha possuía formato retangular com 3cm de comprimento e 2,4cm de largura. Sabendo-se que a escala dessa planta baixa é de 1:200, qual é a área total da cozinha dessa casa?
28,8m2
30m2
31,2m2
32,8m2
A figura a seguir demonstra as dimensões de uma porta de uma suíte. Considerando que a porta possui altura igual a 1,80 metros, é correto afirmar que a sua área será de:

1,00 m²
1,08 m²
1,15 m²
1,20 m²
Em relação ao vocabulário e normas técnicas de construção e desenho de um projeto arquitetônico, analise as afirmações abaixo:
I. Peitoril: altura do chão ao início da janela.
II. Breeses e Marquises: elementos construtivos que impedem a entrada de radiação solar direta no interior da construção.
III. Planta: vista obtida após a retirada do plano de secção olhando de cima para baixo.
Está correto o que se afirma SOMENTE em:
Itens I e II.
Itens II e III.
Item I.
Itens I, II e III.
Com relação às técnicas de cotagem de um desenho, é correto afirmar:
A utilização de um corte na peça permite a colocação de cotas em arestas não visíveis.
As circunferências são cotadas internamente, e a linha de cota será inclinada em 90º nas perspectivas cavaleiras.
As cotas são colocadas na vista que melhor caracteriza o detalhe a que se refere, distribuindo-as entre todas as vistas da peça.
Linhas de centro, linhas de contorno e eixos de simetria são utilizados como linhas de cotas em vistas parciais.
Considere as representações por linhas, em plantas e cortes de desenho arquitetônico:
-
I - Contínua larga.
II - Contínua estreita.
III - Tracejada estreita.
IV - Traço ponto estreita.
V - Traço dois pontos estreita.
VI - Traço ponto estreita, larga nas extremidades e na mudança de direção.
VII - Ziguezague estreita.
VIII - Sinuosa estreita.
-
As definições dessas representações são:
I - contorno de superfícies de elementos seccionados e visíveis; II - contorno de superfícies visíveis não seccionadas e que se encontram destacadas das linhas mais próximas do observador; III – contornos não visíveis; IV - linhas de centro e de simetria; V - detalhes de desenho; VI – linhas de planos de cortes; VII – rupturas longas e VIII - rupturas curtas.
I - rupturas curtas; II - contornos não visíveis; III - rupturas longas; IV – contorno de superfícies visíveis não seccionadas e que se encontram destacadas das linhas mais próximas do observador; V - linhas de centro e de simetria; VI - detalhes de desenho; VII – linhas de planos de cortes e VIII – contorno de superfícies de elementos seccionados e visíveis.
I - contornos não visíveis; II - contorno de superfícies visíveis não seccionadas e que se encontram destacadas das linhas mais próximas do observador; III linhas de planos de cortes –; IV - linhas de centro e de simetria; V - detalhes de desenho; VI – contorno de superfícies de elementos seccionados e visíveis; VII – rupturas longas e VIII - rupturas curtas.
I – linhas de corte; II – detalhes de desenho; III – contornos não visíveis; IV - linhas de centro e de simetria; V – rupturas longas VI - contorno de superfícies de elementos seccionados e visíveis; VII – rupturas curtas e VIII – contorno de superfícies visíveis não seccionadas e que se encontram destacadas das linhas mais próximas do observador.
A escala numérica é o valor numérico da escala da planta topográfica em forma de fração de número unitário. As escalas típicas para plantas de propriedades rurais são:
1:100 e 1:200;
1:500 e 1:1000;
1:1.000, 1:2.000 e 1:5.000;
1:5.000, 1:10.000 e 1:25.000;
1:50.000 e 1:100.000.
Precisão Gráfica é a menor grandeza medida no terreno, capaz de ser representada em desenho na escala definida. A experiência demonstrou que o menor comprimento gráfico que se pode representar em um desenho é de 0,2 mm, sendo este o erro admissível.
Um topógrafo deseja mapear uma região da superfície da Terra que possua muitos acidentes de 40 m de extensão, que ele gostaria que aparecessem na planta.
Assinale a opção que indica a menor escala que se deve adotar para que esses acidentes tenham representação.
Tanto na confecção de plantas de um anteprojeto que fora escolhido, quanto de plantas destinadas para uma prefeitura, maiores detalhes são exigidos. Contudo, nestas plantas, não há a preocupação de exatidão e de representação de minúcias. Porém, quando da execução de um determinado projeto, a mão de obra exige tais detalhes, o que torna necessária a feitura de uma nova planta denominada “planta construtiva” ou “planta de construção”.
A escala mais indicada para plantas construtivas é a de 1:50, devendo ainda ser
cotada, apresentando apenas as cotas principais.
parcialmente cotada, sem a necessidade de dimensionamento gráfico.
inteiramente cotada, não bastando o dimensionamento gráfico.
parcialmente cotada, bastando o dimensionamento gráfico.
Nos desenhos de arquitetura, a vista superior do plano secante horizontal localizado a aproximadamente 1,50 m do piso em referência é definida como
planta de situação.
planta de locação.
planta de edificação.
corte longitudinal.
fachada frontal.
Segundo a NBR 10582, a folha de desenho deve conter espaços para desenho, texto e legenda. Com base nesse contexto, assinale a alternativa INCORRETA.
Explanação: informações necessárias à leitura do desenho, tais como símbolos especiais, designação, abreviaturas e tipos de dimensões.
Instruções: lista de material, estado de superfície, local de montagem e número de peças.
Legenda: as informações contidas são projetista, conteúdo do desenho, escala, número do desenho e abreviaturas.
Tábua de revisão: designação da revisão, data da revisão e assinatura pelo responsável da revisão.
Planta de situação: planta esquemática com marcação da área construída, parte da construção etc. A seta norte, nesse tipo de planta, é indicada.
Softwares de desenho assistido por computador são usados há mais de 20 anos, sendo fundamentais para os projetos de engenharia modernos. As ferramentas evoluíram de simples ábacos de desenho bidimensional (2D), com primitivas simples (retas, curvas, arcos, polilinhas, pontos) e elementos de apoio como projeções, dimensões, camadas, estilos, cores, tipos de linha, etc., para modernos sistemas de modelagem volumétrica tridimensional (3D), com superfícies complexas construídas por processos virtuais, que simulam o comportamento de ferramentas reais (como fresas, tornos, etc.) e permitem a construção de sólidos e peças complexas, com diversas partes móveis, que ainda podem ser analisadas quanto à sua interferência mecânica, rigidez a esforços estáticos e dinâmicos, comportamento termodinâmico, escoamento e mecânica dos fluídos, etc. Apesar de trabalharem com peças mais complexas, para que a produtividade seja aumentada, quase todos os CAD modernos permitem uma modelagem em que várias dimensões mecânicas, configurações e processos possam ser alterados com facilidade. Esses CADs permitem a chamada modelagem
cinética.
real.
virtual.
paramétrica.
estética.
Para a caracterização de um terreno, recorre-se à utilização de escalas de redução. Nessas representações, medidas reais, levantadas em campo, são reduzidas convenientemente para viabilizar sua representação gráfica. Utilizando-se uma escala de redução 1:1500 na representação de um terreno retangular, o maior alinhamento do terreno resulta em um segmento igual a 0,830 m e, o menor, igual a 0,780 m. Recorrendo-se aos formatos de papel estabelecidos pela ABNT, o menor tamanho de folha para a representação desse mesmo terreno na escala 1:3000 é:
A1.
A2.
A3.
A4.
A5.

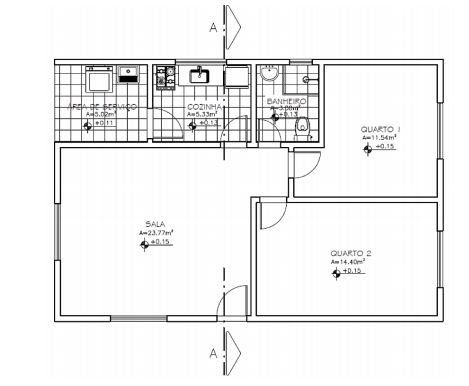

A planta baixa de uma edificação será seccionada pelo corte AA representado pela marcação a seguir

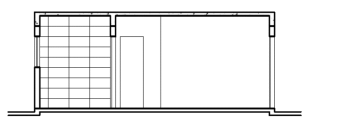

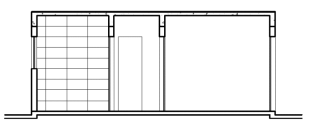

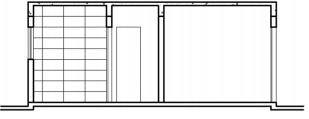

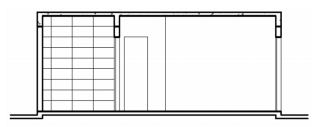

Analisando os elementos representados, assinale a alternativa que apresenta a solução correta deste corte.




O Desenho Topográfico consiste na representação fiel do terreno em planta, com seus acidentes naturais, hidrografia, uso do solo, benfeitorias, bem como todos os elementos relevantes para atender a finalidade do levantamento. Qual a forma de representação do relevo permite a visualização das linhas do terreno, perfis de projeto, camadas de minério, representação da lâmina d'água e áreas em corte ou aterro?
Ponto cotado.
Curvas de nível.
Poligonais.
Perfis e seções transversais.

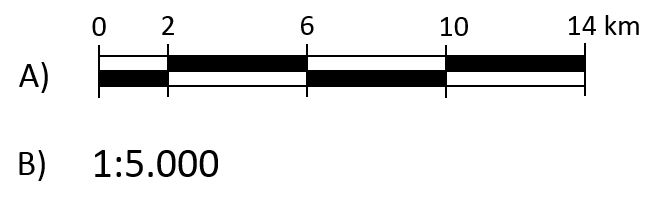

Analise as duas escalas representadas e dê valores de Verdadeiro (V) ou Falso (F) para as sentenças a seguir:

Figura: tipos de escala
( ) A escala “B” é uma escala gráfica.
( ) A escala “B” indica que o desenho foi representado cinco mil vezes menor que o seu tamanho real.
( ) A escala “A” é uma escala gráfica.
( ) A escala “B” indica que o desenho foi representado cinco mil vezes maior que o seu tamanho real.
( ) A escala “A” mede 14km em cada segmento de números.
Assinale a alternativa que corresponde a sequência correta de cima para baixo.
F, F, V, V, V
F, V, V, F, F
V, V, F, F, V
V, F, F, V, V

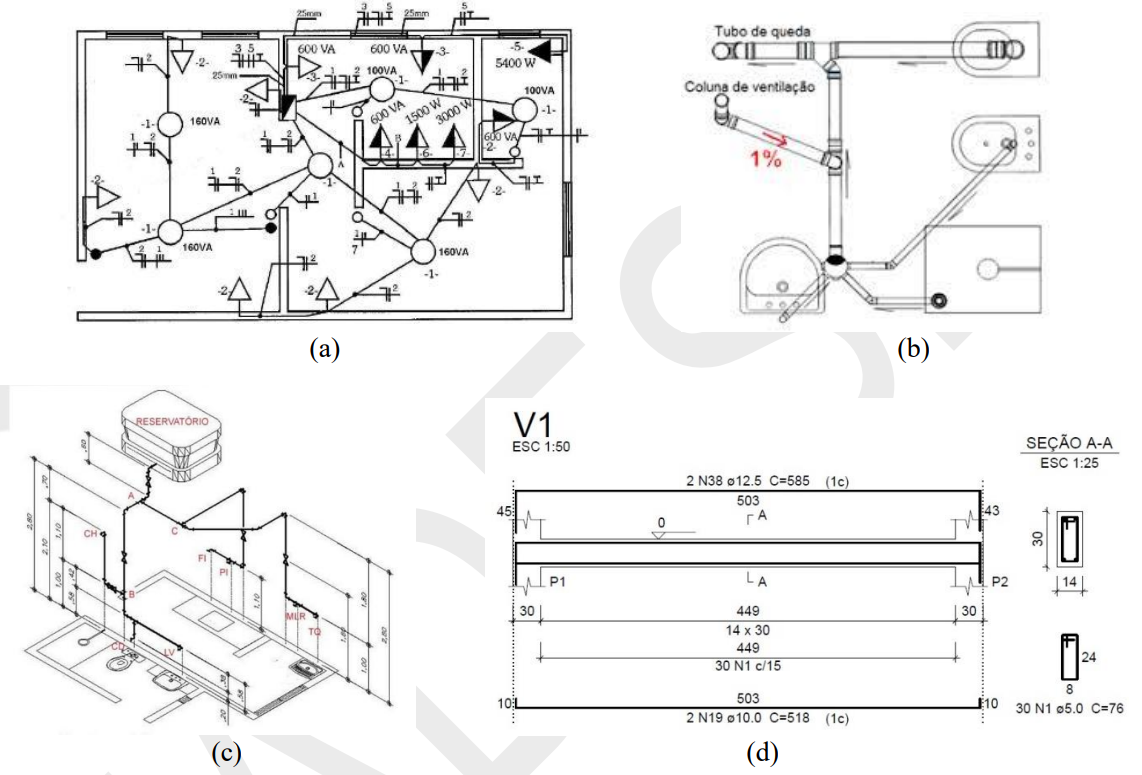

Considere as informações constantes nas figuras a seguir.

As figuras correspondem aos seguintes detalhes de projetos
(a) elétrico, (b) sanitário, (c) hidráulico de incêndio e (d) estrutural de viga concreto armado.
(a) sanitário, (b) elétrico, (c) hidráulico de água fria em isométrico e (d) estrutural de pilares de concreto armado.
(a) elétrico, (b) hidráulico de água fria em isométrico, (c) sanitário e (d) estrutural de viga concreto armado.
(a) sanitário, (b) hidráulico de incêndio, (c) elétrico e (d) estrutural de pilares de concreto armado.
(a) elétrico, (b) sanitário, (c) hidráulico de água fria em isométrico e (d) estrutural de viga concreto armado.
A4 é um tamanho de papel, definido pela Norma ISO 216:2007, com as dimensões de 210 mm de largura e 297 mm de altura. Um Perito Criminal da Polícia Civil do Espírito Santo, no desempenho de suas atividades, precisa esboçar um croqui, em escala reduzida, de uma planta baixa de uma edificação (um barracão retangular que, em medidas reais, apresenta 18 metros de comprimento por 16 metros de largura). Qual é a melhor escala, dentre as seguintes alternativas, para representar essa edificação, de modo que o croqui caiba em uma única folha do tamanho A4?
1:10.
1:20.
1:25.
1:50.
1:100.
As hachuras da figura representam, respectivamente,

concreto, cerâmica, líquido, madeira, terra.
cerâmica, líquido, concreto, madeira, terra.
líquido, cerâmica, concreto, madeira, terra.
cerâmica, concreto, líquido, madeira, terra.
madeira, cerâmica, concreto, líquido, terra.
O planejamento do canteiro deve ser encarado como um processo gerencial como qualquer outro, incluindo etapas de coleta de dados e avaliação do planejamento. Nos canteiros convencionais, uma aproximação da escala 1:200 será suficiente. Nos croquis, devem constar, dentre outros, os seguintes itens, EXCETO:
Definição exata do perímetro dos pavimentos, diferenciando áreas fechadas e abertas.
Localização de árvores que restrinjam ou interfiram na circulação de materiais ou pessoas, inclusive na calçada.
Localização das instalações provisórias (banheiros, escritório, refeitório, etc.), inclusive plantão de vendas;
Todos os locais de armazenamento de materiais, inclusive depósito de entulho.
Localização da betoneira, grua, guincho e guincheiro, incluindo a especificação do(s) lado(s) pelo(s) qual(is) se fazem as cargas no guincho.
