Questões de Concurso sobre Projetos de Arquitetura

A leitura e interpretação de projetos arquitetônicos dependem também da correta análise dos tipos de linhas. Estes são padronizados e os tipos utilizados na representação gráfica possuem características, denominação e aplicação geral apresentados em norma.

Assim, a linha tracejada estreita, conforme representação esquemática abaixo:

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

É utilizada para:

No âmbito da fiscalização de obras civis, a análise integrada dos projetos arquitetônico, estrutural e de fundações é essencial para a segurança e a funcionalidade da edificação. Considerando essa integração, assinale a alternativa correta:

Em uma prancha de projeto arquitetônico em escala 1:75, um elemento representado com 3,20 cm corresponde, na medida real, a:

Em uma planta baixa arquitetônica, as portas devem ser representadas:

O estudo preliminar, em um projeto de arquitetura, tem como principal objetivo:

Durante o desenvolvimento de um projeto arquitetônico em AutoCAD, o Desenhista precisou ajustar a posição e a orientação de um conjunto de elementos previamente desenhados, de forma que esses objetos coincidissem com uma nova referência geométrica existente no desenho, mantendo simultaneamente o alinhamento, a escala e a rotação em relação a essa nova posição. Para realizar essa operação de forma eficiente e em uma única etapa, sem a necessidade de aplicar múltiplos comandos sequenciais, ele optou por utilizar um comando específico do software. Considerando o funcionamento dos comandos de edição do AutoCAD, assinale a alternativa que apresenta o comando MAIS ADEQUADO para essa situação.

Conforme a ABNT NBR 6492:2021, a representação gráfica de projetos arquitetônicos pode adotar símbolos padronizados, como o exibido na figura a seguir.

Fonte: NBR 6492:2021.

Segundo a norma, esse símbolo designa

O projeto executivo arquitetônico (PE-ARQ) deve apresentar, de forma clara e organizada, todas as informações necessárias para a construção, detalhes construtivos, todas as dimensões (cotas) necessárias para a construção do edifício, especificações (informações de acabamentos), níveis e especificações de serviços inerentes. Com base nessas informações, assinale a alternativa que apresenta apenas documentos obrigatórios no PE-ARQ, em consonância com a NBR 6492:2021 − Documentação técnica para projetos arquitetônicos e urbanísticos − Requisitos:

Setor de Análise de Projetos capacita novos servidores sobre leitura de projetos arquitetônicos, que utilizam representações gráficas padronizadas — plantas, cortes e fachadas — conforme normas da ABNT. Cada elemento apresenta informações específicas essenciais à execução da obra. Analise as afirmativas sobre os elementos básicos dos projetos arquitetônicos:

I.As plantas baixas representam a edificação em corte horizontal a cerca de 1,50 m do piso, mostrando compartimentos, dimensões, portas, janelas e espessuras de paredes.

II.Os cortes verticais mostram a edificação em corte vertical, indicando alturas, níveis de piso, espessuras de lajes e inclinações de telhados.

III.As fachadas representam as faces externas da edificação, mostrando aberturas, revestimentos e composição estética.

Está correto o que se afirma em:

Um município contratou a construção de uma escola e, na entrega da obra, exigiu da construtora a Anotação de Responsabilidade Técnica (ART) do engenheiro responsável. Esse documento é indispensável para vincular legalmente o profissional ao projeto e à execução, sendo exigência do CREA. Sem ele, a obra não poderia ser oficialmente recebida. Nesse contexto, é atribuição exclusiva do engenheiro:

O conforto acústico é um dos aspectos fundamentais para a ambiência adequada em EAS, influenciando diretamente na recuperação dos pacientes e na eficiência das atividades hospitalares. Conforme diretrizes técnicas atualizadas, assinale a alternativa correta em relação às práticas recomendadas para o controle de ruído em ambientes hospitalares.

Ao elaborar o projeto de um complexo educacional em área urbana consolidada, a arquiteta deve atender às exigências do Plano Diretor Municipal, que estabelece recuos específicos, taxa de permeabilidade e diretrizes de inserção urbana. Nesse cenário, considerando a ABNT NBR 6492:2021, na Planta de Implantação, em nível de estudo preliminar, devem ser representados, obrigatoriamente, além das informações métricas e das relações contextuais, os seguintes elementos:

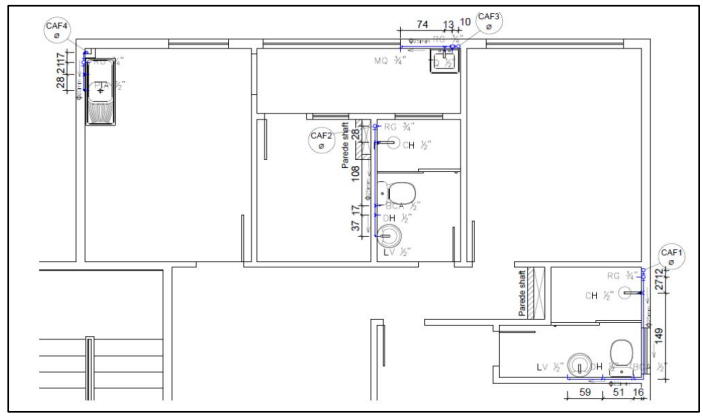

Observe a imagem a seguir, que representa uma parte de um dos projetos de uma edificação.

Adaptado de Aguiar (2021)

A imagem acima é um recorte da representação de um:

O projeto arquitetônico de uma edificação é composto por várias etapas, nas quais se produzem conjuntos de desenhos e outros documentos que complementam e descrevem o projeto.

Relacione as etapas do projeto de arquitetura apresentadas a seguir às suas respectivas características.

I. Anteprojeto

II. Estudo preliminar

III. Estudo de viabilidade

( ) Conjunto de informações gráficas e escritas capaz de subsidiar ou embasar as decisões sobre eventuais opções formais que atendam ao programa de necessidades do projeto arquitetônico.

( ) Definição e desenvolvimento do partido arquitetônico, incluindo o pré-dimensionamento dos elementos construtivos e as definições gerais dos demais projetos complementares, de modo a subsidiar o processo de aprovação pelo cliente e o desenvolvimento da documentação para aprovação pelos órgãos oficiais responsáveis.

( ) Concepção inicial do projeto arquitetônico, no qual se especificam funções, usos, formas e dimensões para os ambientes, bem como elementos construtivos e componentes principais do projeto.

Assinale a opção que apresenta a sequência correta, segundo a ordem apresentada.

A planta-baixa, que é uma ferramenta fundamental para arquitetos e engenheiros, por permitir que eles planejem espaços e projetem edifícios de forma precisa e eficiente, representa

Em obras parciais, como reformas, reconstruções ou acréscimos em prédios existentes, o Código de Obras de Xangri-Lá determina que os projetos devem apresentar indicações precisas das partes a conservar, demolir ou acrescer. Quando forem utilizadas cores para tal representação, deve-se obedecer a convenções específicas a fim de padronizar a interpretação dos desenhos técnicos pela municipalidade. Nesse contexto, assinale a alternativa que apresenta, correta e respectivamente, as cores convencionadas para as partes a demolir, a construir e já existentes.

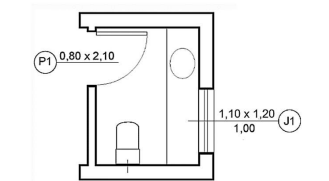

A figura a seguir apresenta parte de uma planta arquitetônica do banheiro de uma edificação.

(cotas em metros)

Nessa figura, a largura da porta e a altura do peitoril da janela valem, respectivamente,

Os tipos de linhas utilizados na representação gráfica para projetos arquitetônicos e urbanísticos e seus significados são padronizados. Analise as afirmativas abaixo e assinale a opção correta.

I- A linha contínua extralarga é utilizada em contornos visíveis de elementos em corte e seções (quando não são utilizadas hachuras) e em limites de importância especial em corte.

Il- A linha contínua estreita é utilizada em hachuras, linhas de cotas, linhas de indicação de chamadase mudança de nível em planta.

III- A linha tracejada estreita é utilizada para representar arestas e contornos não visíveis.

IV- A linha traço e ponto extralarga é utilizada para linhas de eixo.

Um fiscal de obras e posturas de posturas precisa analisar um projeto arquitetônico para verificar a altura total da edificação, os níveis dos pavimentos e a relação da construção com o perfil do terreno. Qual peça gráfica do projeto é a mais indicada para essa verificação?

Nos projetos de arquitetura das edificações, são representados, entre outros detalhes construtivos, o tipo de porta que será utilizada em cada ambiente.

Em face do exposto, considere a seguinte imagem:

(https://www.pinterest.co.kr. Adaptado)

Caso seja observada a representação da imagem, significa que, nesse ambiente, será colocada uma porta do tipo
