Questões de Concurso sobre Projetos de Arquitetura

No projeto arquitetônico de equipamentos públicos educacionais, administrativos, esportivos, culturais e de saúde que utilizam rampas, devem ser instalados corrimãos em rampas em ambos os lados, a _______________ e a do ______________ piso, medidos da face superior até o patamar, acompanhando a inclinação da rampa.

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do texto.

O projeto arquitetônico consiste no processo de concepção e elaboração de uma proposta para a construção de uma edificação, e todas as informações importantes referentes ao projeto deverão estar representadas no conjunto de elementos de desenho arquitetônico.

Avalie as afirmações a seguir, relacionadas à representação gráfica de Projetos Arquitetônicos.

I. A planta baixa permite a compreensão das dimensões e disposições dos compartimentos da edificação. Na planta deverá conter informações textuais que complementam o entendimento do projeto, por exemplo, cotas (indicação de medidas e níveis), nome dos compartimentos, área.

II. Os cortes são representações de cortes verticais na edificação cujo objetivo é mostrar as formas e as alturas dos elementos construtivos de um projeto arquitetônico. É nos cortes que indicamos apenas as medidas verticais do projeto.

III. As fachadas (ou elevações) são vistas verticais da parte externa da edificação e têm por objetivo demonstrar a estética da edificação com a definição de portas, janelas, materiais de acabamento, cores e texturas.

IV. As plantas baixas são elementos de representação de projeto fundamentais para a correta compreensão da edificação. Nelas, apresentam-se altura dos pilares, afastamento das laterais do terreno e inclinação da cobertura.

É correto apenas o que se afirma em

Relacione as colunas, quanto ao conhecimento e interpretação de projetos de obras prediais em geral e assinale a alternativa com a sequência correta.

1. Planta de edificação.

2. Planta situação.

3. Fachada

4. Planta de cobertura.

( ) Representação de uma ou mais vistas das faces externas de uma construção.

( ) Resulta do corte da construção por um plano horizontal localizado a 1,50 m de altura do piso. Esta altura é arbitrária, podendo ser modificada a fim de representar algum detalhe específico.

( ) Vista da parte superior da construção.

( ) Indica a forma e as dimensões do terreno, os lotes e as quadras vizinhas, as ruas de acesso, as construções existentes e a orientação.

Qual é o objetivo principal de um projeto arquitetônico?

O Projeto Legal ou de Licenciamento é um projeto arquitetônico e deve estar de acordo com o Código de Obras Municipal. Alguns documentos são comuns para todas as cidades, exceto:

A documentação técnica para projetos arquitetônicos, regido por norma, em função das etapas de projeto, especifica em cada uma delas, os documentos pertinentes e seus respectivos conteúdos. Os documentos técnicos a serem apresentados devem pertencer a duas categorias, sendo eles documentos gráficos e documentos escritos. Os documentos gráficos, por sua vez, são quaisquer peças cujas informações são transmitidas por desenhos, fotos e imagens, e esquemas, diagramas e histogramas. Dos documentos gráficos que são transmitidos na forma de desenhos, qual dos itens abaixo está CORRETO?

Quando se trata de interpretar um projeto arquitetônico, qual dos seguintes elementos geralmente indica as dimensões exatas de uma estrutura?

No projeto arquitetônico de um edifício, foi prevista a construção de uma escada para vencer a altura de 3,40 m, com 20 degraus. Nessas condições, a dimensão mínima dos pisos da escada deve ser igual a

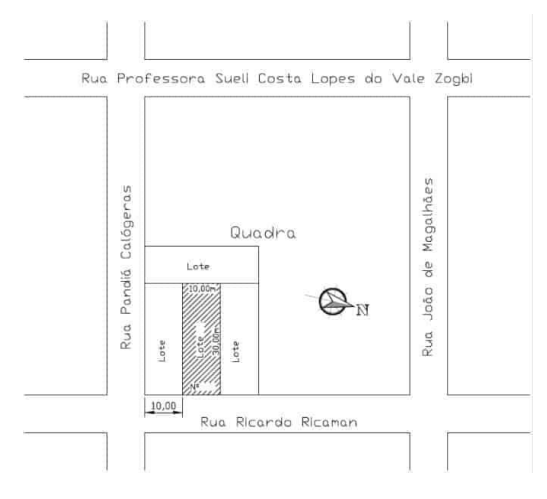

Dentro de um projeto arquitetônico executivo padrão, temos diversos itens que são inseridos, como planta baixa, planta de cobertura, planta de implantação, planta de situação, cortes, elevações, etc. A figura abaixo, da qual apresenta o lote a ser construído em sua respectiva quadra, representa:

A planta de locação é:

Relacione as plantas de um projeto arquitetônico às respectivas definições.

1. Planta de situação.

2. Planta de implantação.

3. Planta de pavimento.

( ) Vista superior resultante de um plano secante horizontal, que corta a edificação em uma determinada altura.

( ) Planta com a função de situar a área de intervenção no terreno em relação às áreas vizinhas ou aos terrenos vizinhos que compõem a(s) quadra(s) e ao(s) logradouro(s) que a limita(m).

( ) Planta que compreende a localização e as dimensões da edificação, conjunto edificado ou espaços não edificados, e do edifício isolado no lote ou na área de intervenção, indicando, em escala compatível, as dimensões do terreno, recuos, projeção da(s) cobertura(s) e áreas permeáveis e impermeáveis.

Assinale a opção que mostra a relação correta, segundo a ordem apresentada.

Num projeto arquitetônico legal de uma edificação de 01 pavimento, qual o mínimo de detalhamento que deve ser apresentado para aprovação?

Em um projeto arquitetônico de um sobrado comercial, residencial a planta de localização está na escala 1:500, para o executor saber qual a medida real da fachada frontal ele mediu com a régua e obteve 12,50cm, portanto a medida em tamanho real é:

No contexto de leitura e interpretação de projeto arquitetônico, analise as proposições a seguir:

I.Nas plantas baixas só é possível perceber de fato a posição e a largura da abertura das portas e janelas e em alguns casos o tipo de operação de abertura(abrir, correr, basculante, etc.).

II.As janelas com peitoril abaixo de 1,50 m são interceptadas pelo plano de corte vertical.

III.O vidro do caixilho é representado em corte e os limites do peitoril são desenhados em vista e Janelas com peitoril acima de 1,50 m são interceptadas pelo plano de corte, portanto são indicadas com linhas tracejadas, pois são projeções.

É correto o que se afirma em:

Considere as etapas da fase de elaboração e desenvolvimento de projetos elencadas, a seguir, e analise as descrições, enumerando a correta sequência, de cima para baixo, que melhor caracteriza cada uma das etapas apresentadas. Após isso, marque a opção CORRETA.

ETAPAS DE PROJETO

1. Estudo preliminar arquitetônico.

2. Anteprojeto arquitetônico.

3. Projeto executivo arquitetônico.

4. As built.

DESCRIÇÕES

( ) Deve apresentar de forma clara e organizada todas as informações necessárias para a construção. Deve conter detalhes construtivos e especificações, além de memorial quantitativo e planilhas orçamentárias.

( ) É a concepção inicial do projeto arquitetônico, na qual se especificam funções e usos de ambientes, formas e dimensões, além de elementos construtivos.

( ) Essa etapa inclui o pré-dimensionamento dos elementos construtivos e as definições gerais dos demais projetos complementares. Além disso, deve ser apresentado o memorial descritivo do projeto arquitetônico nessa etapa.

( ) É uma etapa realizada depois da obra acabada, que inclui todas as alterações realizadas durante a etapa de obras.

São documentos típicos do projeto executivo de arquitetura:

A figura a seguir ilustra uma seção em corte de um terreno, muito comum em projetos arquitetônicos:

Pode-se afirmar que os itens da figura numerados como 02, 05 e 06, denominam-se como:

Analisar e compreender projetos estão entre as atribuições de um engenheiro civil, portanto, em projetos arquitetônicos o tipo de linha TRAÇO E DOIS PONTOS ESTREITA, pode ser utilizada para identificar:

A concepção inicial do projeto arquitetônico, no qual se especificam funções, usos, formas e dimensões para os ambientes, bem como elementos construtivos e componentes principais do projeto, podendo apresentar várias versões, desde que acordado entre as partes interessadas, denomina-se

No projeto da planta do andar tipo de um edifício, o desenho ocupa no papel a área de 144 cm². Se o desenho foi feito na escala 1:50, então a área do andar tipo é
