Em desenho técnico, a padronização dos formatos de papel facilita a reprodução, o arquivamento e a leitura de documentos. Na “série A” adotada pelas normas técnicas, os formatos são definidos a partir do formato:
A
A0
B
A1
C
A3
D
A4
Durante a elaboração de um croqui técnico para um armário embutido, o desenhista precisa representar o móvel em perspectiva isométrica para apresentar ao cliente uma visualização tridimensional clara. Antes de iniciar o traçado, ele deve identificar corretamente os ângulos e eixos que caracterizam esse tipo de perspectiva.
Assinale a opção que melhor descreve a orientação dos eixos e ângulos em uma perspectiva isométrica padrão.
A
Um eixo vertical e dois eixos horizontais formando entre si ângulos de 45°.
B
Três eixos perpendiculares entre si, correspondendo aos planos ortogonais.
C
Um eixo vertical e dois eixos inclinados a 30° em relação à linha horizontal, formando ângulos de 120° entre si.
D
Um eixo vertical e dois eixos inclinados a 60° em relação à linha horizontal, formando ângulos de 90°.
E
Três eixos inclinados igualmente a 45° em relação ao plano horizontal.
Ao analisar uma planta baixa simples, qual prática ajuda a evitar erros na execução de medidas e posições dos elementos?
A
Seguir apenas a experiência prática, sem consultar o desenho.
B
Interpretar as medidas indicadas na escala e conferir dimensões antes de executar.
C
Ignorar símbolos e legendas para ganhar tempo.
D
Adaptar as medidas conforme o espaço disponível na obra.
O desenho isometrico é amplamente utilizado na representação técnica por permitir a visualização tridimensional de objetos em um único plano, mantendo proporções e facilitando a interpretação espacial. Diferentemente de outros tipos de representação gráfica, ele segue regras específicas quanto à orientação dos eixos e à forma de projeção. Com base nos princípios do desenho isométrico, assinale a alternativa CORRETA.
A
Utiliza três eixos igualmente inclinados entre si, formando ângulos de 120º, com mesma escala aplicada nas três direções.
B
Caracteriza-se pela utilização de pontos de fuga e pela redução progressiva das dimensões conforme a profundidade.
C
Apresenta eixos inclinados a 45º entre si, com variação de escala entre largura, altura e profundidade.
D
Representa os objetos com uma face frontal em verdadeira grandeza e as demais distorcidas conforme a perspectiva do observador.
Em um desenho técnico, a utilização de escalas permite representar objetos ou áreas reais em dimensões reduzidas, mantendo a proporcionalidade entre as medidas do desenho e as medidas reais. Considerando essa relação, as dimensões, em centímetros, da planta de um lote de 12x36m, desenhado na escala de 1:50, são:
A
6 x 18
B
12 x 36
C
16 x 48
D
24 x 72
Seu próximo nível começa aqui
Seu próximo nível começa aqui
Destrave a preparação completa para sua aprovação. Com a Assinatura Ilimitada, você estuda com os melhores professores do Brasil e todos os recursos Gran.
Em relação à ferramenta digital Revit aplicada à engenharia, julgue o próximo item.
Instâncias são os itens reais (elementos individuais) que são colocados em um projeto e apresentam localizações específicas na construção (instâncias de modelo) ou em uma folha de desenho (instâncias de anotação).
C
Certo
E
Errado
No desenho urbano, a principal finalidade dos planos e mapas urbanos é:
A
definir métodos construtivos de edificações
B
detalhar elementos construtivos estruturais
C
representar exclusivamente edificações isoladas
D
representar a ocupação do solo no espaço urbano
Um Engenheiro da Prefeitura está revisando o memorial descritivo de uma gleba pública. No arquivo do AutoCAD, o perímetro está desenhado como uma linha contínua fechada composta por múltiplos segmentos retos e curvos interligados. Para obter diretamente o valor total da área e o perímetro exato dessa gleba de forma unificada na barra de propriedades, o objeto geométrico deve obrigatoriamente estar estruturado sob qual tipo de entidade vetorial?
A
Region.
B
Spline.
C
Polyline.
D
Mline.
E
Line.
Durante o processo de representação de uma peça prismática para um projeto de estrutura metálica, o técnico em edificações precisa desenhar sua forma em projeção isométrica. Para garantir que todos os elementos sejam corretamente representados, ele opta por utilizar o método do sólido envolvente.
Nesse contexto, o método do sólido envolvente consiste, basicamente, em
A
desenhar a peça em vistas ortográficas e depois aplicar cotas isométricas diretamente.
B
criar uma forma geométrica simples que envolva o objeto, sobre a qual serão construídos seus contornos.
C
projetar o objeto sobre três planos inclinados a 60º entre si.
D
representar o objeto por meio de sombras projetadas em um plano horizontal.
E
aplicar uma escala reduzida em função do ângulo de inclinação do eixo vertical.
Em uma obra, a principal função de um croqui é:
A
Substituir integralmente a planta baixa formal em projetos de construção civil para aprovação em órgãos públicos.
B
Servir como esboço inicial para transmitir ideias de forma rápida e esquemática, antes da elaboração de desenhos técnicos detalhados.
C
Detalhar precisamente as medidas e escalas de todos os elementos da construção, como paredes e esquadrias.
D
Especificar os materiais a serem utilizados em cada etapa da obra, com quantitativos exatos.
E
Registrar as atividades diárias da equipe de trabalho, incluindo horários e produtividade.
Seu próximo nível começa aqui
Seu desenvolvimento não pode ter limites. Garanta sua Assinatura Ilimitada e libere uma preparação completa com os melhores professores do Brasil.
Em uma prancha de desenho arquitetônico, determinado elemento construtivo foi representado inicialmente na escala 1:50 e, posteriormente, em uma prancha de detalhamento, na escala 1:20. Considerando a relação entre a dimensão gráfica no desenho e a dimensão real do elemento, assinale a alternativa correta:
A
A mudança da escala 1:50 para 1:20 amplia a representação gráfica, de modo que cada dimensão linear desenhada passa a ser 2,5 vezes maior, sem alteração das dimensões reais do elemento.
B
A mudança da escala 1:50 para 1:20 mantém inalterada a dimensão linear representada no desenho, alterando apenas o nível de detalhamento gráfico.
C
A mudança da escala 1:50 para 1:20 amplia a representação gráfica, de modo que cada dimensão linear desenhada passa a ser 2,5 vezes maior, com redução proporcional das dimensões reais do elemento.
D
A mudança da escala 1:50 para 1:20 amplia a representação gráfica, de modo que cada dimensão linear desenhada passa a ser 2 vezes maior, mantidas as dimensões reais do elemento.
E
A mudança da escala 1:50 para 1:20 altera apenas a área representada do elemento, sem modificar proporcionalmente suas dimensões lineares no desenho.
No desenho urbano, o termo “malha viária” refere-se:
A
apenas às vias arteriais
B
à rede de drenagem urbana
C
exclusivamente às ciclovias
D
à organização e à articulação das vias
Os desenhos as built devem ser elaborados pela contratada ao término da obra, registrando apenas as alterações mais visíveis em relação ao projeto original, sendo opcional sua apresentação para o recebimento definitivo da obra.
C
Certo
E
Errado
Dos formatos de folha de desenho padrão da série ISO-A, assinale a opção que apresenta as dimensões corretas.
A
A0 (841 mm x 1169 mm).
B
A1 (589 mm x 841 mm).
C
A2 (594 mm x 420 mm).
D
A3 (210 mm x 420 mm).
E
A4 (210 mm x 287 mm).
Para realizar um desenho em escala, bem como fazer a leitura, usamos como ferramenta auxiliar o escalímetro. Quando não temos esse objeto em mãos, podemos fazer uso de uma régua graduada em centímetros, que pode alinhar-se à escala de 1/100 no escalímetro. Para representar graficamente uma reta com 3,20 metros de comprimento na escala 1/20, utilizando uma régua graduada em centímetros, a medida correspondente no desenho deve ser
A
0,64.
B
0,16.
C
16,00.
D
6,40.
Seu próximo nível começa aqui
Seu próximo nível começa aqui
Destrave a preparação completa para sua aprovação. Com a Assinatura Ilimitada, você estuda com os melhores professores do Brasil e todos os recursos Gran.

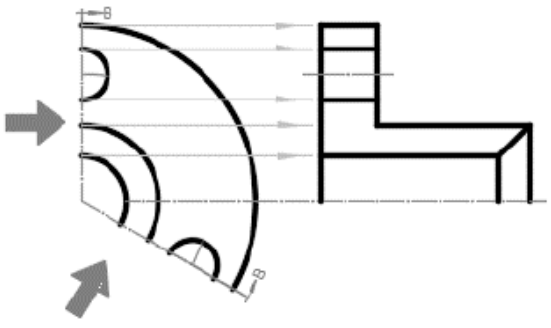

Os desenhos técnicos devem representar objetos de forma clara e precisa, independentemente da complexidade da peça ou da estrutura. Nesse sentido, assinale a alternativa que apresenta o propósito do método de projeção ortogonal ao criar vistas ortográficas.
A
Apresentar o objeto em uma visão tridimensional, facilitando sua análise visual em diferentes ângulos.
B
Exibir o objeto com suas dimensões reais, ajustando a perspectiva visual para se aproximar da visão humana.
C
Representar o objeto em várias vistas planas (frontal, lateral e superior) sem distorções de perspectiva, permitindo uma interpretação exata das medidas e formatos.
D
Reduzir o tempo de desenho ao usar uma única vista simplificada para descrever o objeto.
E
Aumentar a precisão nos detalhes ao representar o objeto com uma projeção isométrica.
A Geometria Descritiva, sistematizada por Gaspard Monge, é a ciência que permite representar objetos tridimensionais em um plano bidimensional por meio de métodos projetivos, como as projeções ortogonais (ou método de Monge).
Considerando os princípios e conceitos básicos da Geometria Descritiva, analise as alternativas e assinale a CORRETA:
A
No sistema de dupla projeção ortogonal (diedros), o plano horizontal de projeção (PHP) e o plano vertical de projeção (PVP) são paralelos entre si.
B
A épura é a representação tridimensional do objeto, utilizando perspectivas cônicas para garantir maior realismo ao desenho técnico.
C
A projeção de um ponto situado no plano bissetor ímpar (β1/3) apresentará suas coordenadas de afastamento e cota com valores diferentes em módulo e sinal.
D
A linha de terra (LT) é a linha de interseção entre o plano horizontal de projeção (PHP) e o plano vertical de projeção (PVP), servindo como referência para o rebatimento da épura.

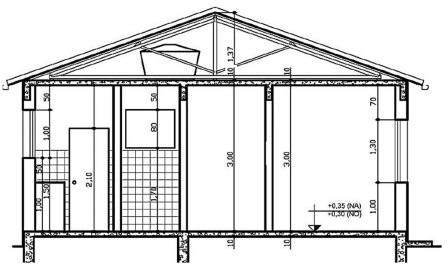

A figura a seguir apresenta um desenho do projeto arquitetônico de uma edificação unifamiliar com um pavimento.
