CESPE/CEBRASPE - INPI - Analista de Planejamento - Área: Gestão e Suporte - Engenharia Civil Língua Inglesa - 2024
Ao dispor sobre os requisitos para a representação de linhas e escrita, a NBR pertinente a esse tema estabelece a linha traço-ponto estreita para a representação de arestas e contornos não visíveis.
C
Certo
E
Errado
Em relação à criação de modelos BIM (Building Information Modeling), assinale a alternativa correta.
A
Os objetos não podem ser definidos em diferentes níveis de agregação.
B
Modificações no modelo estrutural não geram mudanças no modelo de arquitetura.
C
O BIM proporciona visualizações 3D antecipadamente, mas não quantifica as áreas dos espaços.
D
O modelo 3D gerado pelo software BIM é projetado diretamente em vez de ser gerado a partir de múltiplas vistas 2D.
No software AutoCAD, a função do comando offset está melhor representado por qual alternativa?
A
Permite que as linhas sejam sempre perfeitamente ortogonais uma com as outras.
B
Cria hachura dentro da área delimitada do desenho.
C
Identificar o centro de uma circunferência.
D
Fazer uma cópia de uma entidade selecionada, paralelamente à mesma, a uma determinada distância ou a partir de um ponto estipulado pelo usuário.
E
Comando usado para inserir blocos existentes no desenho,
Analise as informações a seguir:
I. O desenho da planta de formas é elaborado a partir do lançamento da estrutura de concreto armado. Nesse lançamento, procura-se compatibilizar, inicialmente, a estrutura como estudo preliminar do desenho de arquitetura.
II. Ao compatibilizar a estrutura como estudo preliminar do desenho de arquitetura, deve-se embutir as vigas e pilares nas paredes, sempre que possível. Os pilares devem ter seções mínimas de 12 cm x 12 cm(quadrado) e 12cmx30cm(retangular). III. Os pilares quadrados de 12 cm x 12 cm só podem ser embutidos em paredes externas de 50cm de espessura, e os retangulares de 12 cm x 30 cm em paredes internas (de 25 cm de espessura)
Marque a alternativa CORRETA:
A
Todas as afirmativas estão corretas.
B
Nenhuma afirmativa está correta.
C
Apenas uma afirmativa está correta.
D
Apenas duas afirmativas estão corretas.
XREF é uma ferramenta de referência externa do AutoCad que possibilita que equipes de diferentes áreas trabalhem no mesmo projeto, dividido em diferentes arquivos.
C
Certo
E
Errado
Analise as informações a seguir:
I. O AutoCAD é um programa, software, que se enquadra no conceito de tecnologia CAD e é utilizado mundialmente para a criação de projetos em computador.
II. O AutoCAD é utilizado principalmente para a elaboração de peças de desenho técnico em duas dimensões (2D) e para criação de modelos tridimensionais (3D). Além dos desenhos técnicos, o software vem disponibilizando, em suas versões mais recentes, vários recursos para visualização em diversos formatos, apesar de ser restrito à arquitetura.
Marque a alternativa CORRETA:
A
As duas afirmativas são verdadeiras.
B
A afirmativa I é verdadeira, e a II é falsa.
C
A afirmativa II é verdadeira, e a I é falsa.
D
As duas afirmativas são falsas.
Para unir várias linhas e arcos em um único objeto contínuo de maneira a facilitar a sua edição posteriormente, qual comando no AutoCAD é utilizado para combinar esses elementos em uma única polilinha?
A
O comando JOIN é utilizado para combinar linhas e arcos em uma única polilinha, transformando-os em um objeto contínuo.
B
O comando LINE cria novas linhas conectando os elementos existentes para formar uma polilinha.
C
O comando TRIM é utilizado para conectar automaticamente as extremidades das linhas e arcos, formando uma polilinha.
D
O comando GROUP agrupa os objetos sem alterar sua geometria, formando uma polilinha.
E
O comando STRETCH une objetos próximos em um único elemento contínuo.

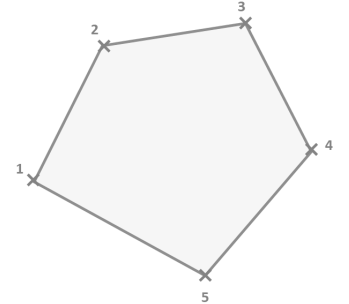

A figura a seguir mostra o desenho de uma poligonal, feito em AutoCad.
Um comando que pode ser utilizado para realizar este desenho é:
A
Arc
B
Line
C
Pline
D
Spline
E
Rectangle
As cotas dos desenhos devem ser indicadas utilizando-se o sistema métrico de medidas. Nesse contexto, assinale a opção correta conforme a NBR 6492:2021.
A
As linhas de cota devem estar preferencialmente dentro do desenho.
B
Quando a dimensão a ser cotada não permitir a cota na sua espessura, não é necessário cotar o trecho.
C
Nos cortes, devem-se marcar somente as cotas verticais.
D
Em um único desenho, podem ser utilizadas diversas unidades de medida.
E
Sempre fazer a duplicação de cotas.
Ano:
2024
Banca:
Instituto Quadrix - Quadrix
Em cada prancha, os desenhos, sem exceção, devem ser numerados a partir do número um até n.
C
Certo
E
Errado
A planta baixa de um terreno quadrado foi desenhada na escala 1:50, com área, no desenho, igual a 1600,0 cm². A área, em m², do referido terreno é igual a:
A
800.
B
600.
C
400.
D
200.
Ao desenvolver um projeto residencial no software Autodesk AutoCad 2024 (versão em inglês), um engenheiro optou por ocultar a Layer dos móveis antes de protocolar o projeto na prefeitura. Assinale a alternativa que apresenta o comando adequado para auxiliá-lo nessa tarefa.
A
LAYOFF
B
LAYERCLOSE
C
LAYOUT
D
LAYERHIDDEN
Em projetos de arquitetura e engenharia civil, a representação gráfica de elementos e informações é essencial para garantir a clareza e a compreensão do projeto por todas as partes envolvidas. Entre os elementos que devem ser detalhadamente representados estão as circulações em um mesmo nível, plantas, cortes e fachadas, além de símbolos e convenções padronizados no desenho técnico. Considerando também os aspectos relacionados ao projeto de reforma e modificação, qual das alternativas a seguir descreve corretamente a utilização de convenções gráficas no desenho técnico para garantir uma representação precisa e clara em projetos de reforma?
A
A planta baixa de um projeto de reforma deve utilizar hachuras para identificar exclusivamente os elementos que serão demolidos, sendo opcional a indicação dos novos elementos a serem construídos.
B
Em projetos de reforma, não é facultativo diferenciar graficamente as partes existentes das modificações propostas, pois as alterações podem ser descritas exclusivamente nas notas técnicas e memoriais descritivos.
C
Para facilitar a interpretação dos desenhos de reforma, as fachadas e os cortes podem ser apresentados de forma simplificada, omitindo os detalhes das áreas a serem modificadas, desde que estejam representados nas plantas.
D
Em um projeto de reforma devem-se utilizar convenções gráficas distintas, como linhas tracejadas para indicar elementos a serem removidos e linhas contínuas para as novas construções, além de símbolos padronizados para portas, janelas e equipamentos.
Em projetos de engenharia civil, o uso do AutoCAD permite criação, modificação e visualização de plantas arquitetônicas, estruturais e de infraestrutura. Um dos aspectos cruciais ao utilizar o software é garantir a correta configuração de camadas (layers), blocos e escalas para representar os elementos do projeto. Tendo em vista que cada camada pode ser utilizada para representar diferentes elementos do desenho (como paredes, mobiliário, estruturas hidráulicas etc.) e, ainda, considerando as melhores práticas de organização e produtividade em um ambiente colaborativo, trata-se de prática correta ao configurar e utilizar camadas no AutoCAD em projetos de engenharia civil:
A
Desconsiderar o uso de camadas, optando por trabalhar diretamente na camada 0 (zero) do AutoCAD, ajustando as propriedades visuais diretamente nos objetos.
B
Criar uma única camada para todos os elementos do desenho, ajustando as propriedades (como cor e espessura de linha) manualmente para cada tipo de elemento no decorrer do projeto.
C
Criar múltiplas cópias de blocos de elementos similares em diferentes camadas, sem definir um padrão específico para a organização, garantindo a modificação rápida de blocos em diferentes partes do projeto.
D
Utilizar camadas separadas para cada tipo de elemento (como paredes, fundações, elétricas, hidráulicas), com cores e espessuras de linha predefinidas, permitindo maior organização e controle sobre visibilidade e impressão dos elementos.
Ano:
2024
Prova:
CESPE/CEBRASPE - INPI - Analista de Planejamento - Área: Gestão e Suporte - Engenharia Civil Língua Inglesa - 2024
No programa AutoCAD, o comando OVERKILL (equivalente ao comando LIMPEZA da versão em português) remove linhas duplicadas ou sobrepostas, além de combinar aquelas parcialmente sobrepostas ou contíguas.
C
Certo
E
Errado
Considerando carimbo para desenhos, assinale a alternativa que apresenta um item que não é obrigatório conter nos carimbos.
A
Título do desenho.
B
Escala gráfica.
C
Identificação da empresa.
D
Responsável(is) técnico(s).
Os layers desempenham fundamental importância para organizar o desenho e determinar, por meio de sua cor, a espessura de impressão das linhas. Os comandos que gerenciam os layers estão no painel Layers do AUTOCAD. Em relação às layers e seus comandos correlacionados, marque V para as afirmativas verdadeiras e F para as falsas.
( ) Lock/Unlock: refere-se à trava de uma layer, pois não é possível editar suas entidades.
( ) Lineweight: possibilita selecionar uma espessura para as linhas desse layer.
( ) Transparency: é uma propriedade que permite tornar os layers transparentes.
A sequência está correta em
A
V, V, V.
B
V, F, V.
C
V, F, F.
D
F, V, V.
Acerca dos símbolos e das convenções dos desenhos de arquitetura, assinale a alternativa correta.
A
A planta baixa deverá indicar a forma e as dimensões do terreno e o posicionamento deste em relação às ruas e aos lotes adjacentes e ao norte.
B
Implantação/Coberta é a vista superior de uma edificação cortada por um plano horizontal a uma altura de 1,50m do piso do pavimento.
C
A planta de situação é a vista superior de uma edificação cortada por um plano horizontal a uma altura de 1,50m do piso do pavimento.
D
A planta baixa é a vista superior de uma edificação cortada por um plano horizontal a uma altura de 1,50m do piso do pavimento.
Antes do surgimento e da ampla utilização de programas de desenho auxiliado por computador, o desenho técnico era predominantemente realizado de forma manual, utilizando ferramentas tradicionais como réguas, esquadros, compassos, canetas técnicas e papéis especiais, sendo executado em pranchetas de desenho.
C
Certo
E
Errado
Para elaborar o projeto de expansão de uma estação de tratamento de água, um engenheiro utilizará o AutoCAD para integrar novos componentes no leiaute existente.
Nessa situação hipotética, o recurso do AutoCAD que facilitará a inserção e o alinhamento preciso dos novos componentes no desenho é o
A
Annotative Objects.
B
External References (XRefs).
C
Layers.
D
Snap.
E
Blocks.
