Questões de Concurso sobre Desenho na Engenharia Civil

Marque a alternativa que corresponde a uma falsa afirmação referente ao AutoCAD.

Entre os comandos que podem ser utilizados no AutoCad, alguns possuem botões na barra de tarefas que facilitam as atividades.

Assinale a alternativa que indica corretamente o comando representado pela imagem ao lado.

A Ferramenta Object Snap (Osnap), é uma das ferramentas de precisão mais utilizadas no AutoCad. Para podermos capturar um lugar geométrico qualquer ao longo de uma entidade geométrica, como arcos, circunferências e linhas, devemos utilizar a ferramenta:

Comando no AutoCAD capaz de modificar objetos como ilustrado. na figura. abaixo:

Sobre o software de projeto auxiliado por computador AutoCAD, é correto afirmar que o comando

Para organizar o desenho em Autodesk Autocad©, é comum manter as entidades em grupos e blocos. Dessa maneira, quando se seleciona uma parte dessas entidades, selecionamos todas que estão associadas. Quando precisamos associar um desenho externo ao que está em execução, que atualize automaticamente as alterações feitas no desenho externo, utilizamos o comando:

Qual ferramenta do AutoCAD permite criar múltiplas cópias de um objeto obedecendo a um padrão?

A figura a seguir apresenta parte de uma edificação.

A medida do pé-direito dessa edificação corresponde a:

No AutoCad os comandos de criação de cotas obedecem à seguinte interação: identificação da geometria a ser cotada, posicionamento da linha de cota e confirmação do texto de cota. Podemos afirmar que o comando:

A escala se trata da relação dimensional entre a representação de um objeto no desenho e suas dimensões reais. Considere um projeto plotado, no qual falta a escala. Nesse projeto, os desenhos e as medidas reais se encontravam perfeitamente legíveis; a representação gráfica é igual a 4 cm, sendo sua cota de 5 m. De acordo com as medidas obtidas, a escala empregada no projeto; porém, não indicada, era de:

Uma rua tem 60m de comprimento real. Em um desenho com escala de 1:200, qual seria o comprimento da referida rua?

O projeto de uma obra apresenta a planta baixa do pavimento térreo na escala 1:75. Uma janela veneziana de alumínio e vidro com 1,50m de largura deverá ser representada em prancha, após impressão, com:

Nas construções, em geral, é empregada uma grande diversificação de materiais, bem como todos devem estar adequadamente representados no projeto de engenharia. A representação pode constar em legenda para facilitar o entendimento do executor do projeto. Cada material de construção tem o seu tipo de representação gráfica e o material adotado para a porção da obra deve ser identificado com precisão.

A figura anterior representa:

Em projetos de engenharia realizados em AutoCAD^©, é frequente o emprego de linhas e/ou arcos fazendo, para tanto, uso do comando POLYLINE. Caso haja necessidade de alterar ou editar uma polyline do projeto, faz-se uso do comando

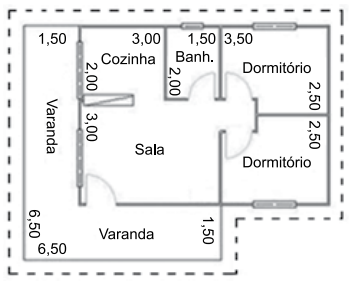

Observe a planta arquitetônica de uma residência.

Esse projeto mostra que

Utilizando o AutoCad (software de projetos), um engenheiro eletricista resolve medir quantos metros de cabos serão necessários em um apartamento, para isso ele usa um comando para medir as linhas na planta baixa, no caso ele utiliza-se do:

Na planta de situação da edificação, devem constar os seguintes elementos:

Se por algum motivo houver a necessidade de restaurar entidades apagadas pelo comando ERASE no programa AutoCAD^©, deve-se usar o comando

O projeto arquitetônico, o delineador de toda a edificação, é o processo pelo qual uma obra civil é concebida e representada, sendo considerada a parte escrita de um projeto. É essencial para que a obra saia como planejada, sendo composto por diversos desenhos. Um deles é a planta de cobertura, planta que define a situação do telhado: número de águas; tipo de telha; lado da queda d’água; e, largura do beiral. Considerando as representações em planta e suas definições, relacione adequadamente as colunas a seguir.

1. Planta de situação.

2. Planta de localização (locação).

3. Planta baixa.

4. Cortes longitudinais e transversais.

5. Fachadas.

( ) Representação feita por pavimento de cada edificação. É como se fosse um corte a mais ou menos 1,20 m de altura. A edificação cortada acima desta linha imaginária é retirada e a planta seria o desenho formado, visto por um observador, da edificação vista, por cima, da parte que restou. Deve conter alguns dados como delimitação das paredes: são demarcadas as paredes da edificação através das linhas horizontais, verticais, inclinadas e curvas que as representam; representação da projeção dos beirais, marquises e demais elementos que se localizam acima da representação em planta com linha em estilo tracejada; representação da posição dos vãos e das dimensões das suas esquadrias, se existirem (caso o desenho esteja sendo gerado em um programa computacional as esquadrias poderão ser desenhadas linha a linha ou inseridas como blocos previamente definidos). Juntamente com as portas (estas representadas abertas) deverão aparecer os arcos que demarcam sua abertura e as dimensões principais deverão ser representadas: h (altura) x l (largura) / p (peitoril); representação de louças sanitárias; representação de dutos, rampas (com seu comprimento e inclinação), vegetação; representação esquemática das circulações verticais: elevadores (com suas dimensões internas) e escadas (número de degraus, pé-direito, base e altura dos degraus); representação dos quadriculados denominados de “pisos frios”; representação dos textos e da cotagem; representação dos desníveis: degraus, rampas, soleiras, balcões, demais detalhes em vista e principais detalhes em projeção.

( ) Representação vertical da edificação, considerando uma linha imaginária verticalmente passando em regiões da edificação. Alguns itens importantes para tal representação são: demarcação dos limites inferior e superior do corte (contrapiso, laje de forro etc.); demarcação dos níveis do terreno: nível natural e nível do projeto; cotas de nível do passeio e todos os pavimentos; demarcação das paredes da edificação através das linhas que as compõem, dentro dos limites de cada pavimento marcados no passo anterior; representação dos vãos de aberturas e suas esquadrias; representação de louças sanitárias; representação dos quadriculados representativos de revestimentos de paredes por azulejos; indicação das vigas de fundação e estrutura geral (lajes e vigas de cada pavimento); representação do telhado e da estrutura de apoio dele; eixos do projeto; sistema estrutural; indicação de cotas verticais; indicação de cotas de nível acabado e em osso; caracterização dos elementos de projeto: fechamentos externos e internos; circulações verticais e horizontais; áreas de instalação técnica e de serviço.

( ) Representação de todos os dados necessários para a inserção do edifício no terreno. Geralmente, contém diversas informações como: sistema de coordenadas referenciais do terreno, curvas de nível existentes e projetadas; indicação do norte; indicação de vias de acesso, vias internas, estacionamentos, áreas cobertas, platôs taludes e vegetação; perímetro do terreno, marcos topográficos, cotas gerais, níveis principais com referência do terreno em relação ao passeio; indicação dos limites externos das edificações: recuos, afastamentos forma, dimensões e ângulos do terreno; eixos do projeto; amarrações dos eixos do projeto a um ponto de referência; denominação das edificações; marcação e cotagem do alinhamento predial e recuo jardim; marcação dos rebaixos no meio-fio e elementos do passeio (postes, hidrantes, árvores, equipamentos públicos); marcação de acessos, rampas e escadas; marcação dos telhados (inclinações e lajes); escalas; indicações de áreas a serem edificadas; denominação dos diversos edifícios ou blocos; construções existentes, demolições ou remoções futuras, áreas não edificáveis.

( ) Representação de todos os elementos necessários para estabelecer o terreno onde a edificação será construída na área que o cerca. Deve conter alguns dos dados como a distância à esquina mais próxima; o número do lote ou da antiga edificação que existia ou tenha existido no terreno; o número das casas ou dos lotes vizinhos; as curvas de nível existentes ou projetadas; a indicação da orientação (norte); escala; cotas gerais; vias de acesso ao conjunto e ruas adjacentes.

( ) Desenhos planificados que representam as elevações (vistas externas) da edificação. São representados: demarcação dos níveis do terreno: nível natural e nível do projeto; cotas de nível do passeio e todos os pavimentos; medidas das alturas da edificação; serão definidas as larguras ou profundidades.

A sequência está correta em

O AutoCAD distingue entre dois níveis de representação do desenho, espaço modelo e layout. Esta função permite que o desenho criado ou partes do mesmo sejam visualizados com diferentes fatores de escala dentro do desenho. Baseado em layouts, é INCORRETO afirmar:
