De acordo com a ABNT NBR 6492 – Documentação técnica para projetos arquitetônicos e urbanísticos, a documentação denominada “as built” tem como principal finalidade:
A
Apresentar o estudo preliminar da edificação, com soluções arquitetônicas iniciais.
B
Registrar o projeto legal aprovado pelos órgãos competentes, sem considerar alterações em obra.
C
Representar a edificação conforme executada, contemplando todas as alterações realizadas durante a obra.
D
Detalhar exclusivamente os projetos complementares para fins de compatibilização.
E
Servir apenas como documento de referência estética da edificação concluída.
Os tipos de linhas e seus significados são padronizados e os tipos utilizados na representação gráfica para projetos arquitetônicos e urbanísticos, com suas características, denominação e aplicação geral, são apresentados na ABNT NBR 6492.
Assim, a linha contínua com zigue-zague estreito, conforme representação esquemática abaixo:
É utilizada para:
A
linhas de simetria.
B
mudança de nível em planta.
C
cantos antes da conformação.
D
limites de vistas ou cortes parciais interrompidos.
E
contornos propostos em desenhos de paisagem.
Os materiais mais usados devem ter a sua convenção representada de acordo com a ABNT NBR 6492.
Assim, analise nas figuras abaixo:
As figuras hachuradas representam, respectivamente:
A
aterro • compensado de madeira
B
talude em vista • compensado de madeira
C
talude em corte • enchimento de piso
D
talude em vista • aço em corte
E
talude em corte • aterro
Com base na NBR 6492/2021, avalie as afirmativas a seguir:
I. O Estudo Preliminar (EP-ARQ) deve apresentar a planta de implantação, as plantas individualizadas de todos os pavimentos, além de cortes longitudinais e transversais, incluindo cotas gerais e principais cotas de nível. O memorial justificativo com o partido arquitetônico pode ser incluído, mas sua apresentação não é obrigatória.
II. O Anteprojeto Arquitetônico (AP-ARQ) exige que, além dos desenhos gráficos obrigatórios, sua documentação escrita inclua detalhadamente o memorial quantitativo com os somatórios dos componentes construtivos e as planilhas orçamentárias do projeto, pois essas informações são essenciais para o subsídio do processo de aprovação pelo cliente.
III. O Projeto Executivo Arquitetônico (PE-ARQ) é o documento final que apresenta todas as informações para a construção e deve, obrigatoriamente, adotar as formas de representação e os requisitos de detalhamento estipulados pela legislação vigente de cada município. Portanto, a elaboração integral do PE-ARQ substitui o Projeto para Licenciamentos (PL-ARQ) para fins de aprovação nos órgãos oficiais.
Está correto o que se afirma em
A
I, apenas.
B
II e III, apenas.
C
I e II, apenas.
D
I, II e III.
Durante a compatibilização de um conjunto de pranchas de um projeto arquitetônico, o responsável técnico precisa conferir se os desenhos apresentados estão corretamente nomeados e representados, de acordo com as definições estabelecidas pela ABNT NBR 6492, a fim de evitar ambiguidades na comunicação com a equipe de obra.
De acordo com essa norma, a planta de situação é o desenho que se caracteriza por
A
situar a edificação e suas dimensões, conjunto edificado ou espaços não edificados, e do edifício isolado no lote ou na área de intervenção, indicando, em escala compatível, as dimensões do terreno, recuos, projeção da(s) cobertura(s) e áreas permeáveis e impermeáveis.
B
identificar a área de intervenção no terreno em relação às áreas vizinhas ou aos terrenos vizinhos que compõem a(s) quadra(s) e ao(s) logradouro(s) que a limita(m).
C
apresentar o projeto arquitetônico como um todo, evidenciando a organização dos ambientes internos em planta baixa.
D
representar os planos externos da edificação, com ênfase na composição formal e volumétrica.
Seu próximo nível começa aqui
Seu próximo nível começa aqui
Destrave a preparação completa para sua aprovação. Com a Assinatura Ilimitada, você estuda com os melhores professores do Brasil e todos os recursos Gran.
Identifique abaixo as afirmativas verdadeiras ( V ) e falsas ( F ) de acordo com a NBR 6492:2021.
( ) Nas regiões de corte, os elementos seccionados devem ser representados com maior espessura de linha e indicação do plano de corte por hachura ou preenchimento equivalente, de modo a evidenciar as partes cortadas.
( ) Fora das regiões de corte (vistas e projeções), o uso de hachuras não é obrigatório, devendo ser aplicado apenas quando necessário para distinguir materiais, planos ou informações e aumentar a legibilidade.
( ) As espessuras de linha variam intencionalmente para estabelecer hierarquia gráfica entre elementos cortados, projeções e informações secundárias.
( ) Representações tridimensionais podem substituir integralmente plantas, cortes e elevações para fins de aprovação de projeto, desde que mantenham legibilidade.
( ) A NBR 6492 define convenções e critérios de representação, admitindo complementações desde que não comprometam a interpretação do projeto.
Assinale a alternativa que indica a sequência correta, de cima para baixo.
A
V • V • V • F • V
B
V • V • F • F • V
C
V • F • V • V • F
D
V • F • F • V • F
E
F • V • V • F • V
Considerando a ABNT NBR 6492, assinale a alternativa correta no contexto das cotas.
A
As linhas de cotas devem estar preferencialmente dentro do desenho.
B
Nos cortes, somente marcar as cotas horizontais.
C
Quando a dimensão a ser cotada não permitir a cota na sua espessura, colocar a cota ao lado, indicando o seu local exato com uma linha.
D
As linhas de chamada devem parar a 7 mm do objeto dimensionado.
E
As cifras podem ter 2,5 mm ou 1,8 mm e encostar na linha da cota.
Sobre a elaboração de projetos de engenharia e licenciamento de obras, analise as assertivas a seguir.
I- O projeto executivo é definido como um conjunto de elementos necessários e suficientes à execução completa da obra, com a identificação de serviços, de materiais e de equipamentos a serem incorporados à obra, bem como suas especificações técnicas.
II- A certidão de uso e ocupação do solo é um documento emitido somente pela Administração Pública Estadual ou Federal através de seu órgão competente. Esse documento pode conter informações de parâmetros urbanísticos do lote como zoneamento territorial, usos permitidos, coeficiente de aproveitamento, taxa de ocupação, entre outros.
III- A planta de situação representa graficamente a inserção do lote ou terreno no seu entorno; ou seja, no bairro ou na quadra. Deve conter vias de acesso ao lote, localização de rios, córregos, lagos ou lagoas, edificações comerciais, institucionais ou industriais. O lote é destacado por meio de hachura.
É CORRETO o que se afirma apenas em:
A
I e III.
B
I e II.
C
II e III.
D
II.
E
III.

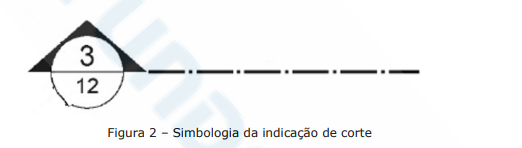

De acordo com a ABNT NBR 6492/2021 – Documentação técnica para projetos arquitetônicos e urbanísticos, assinale a alternativa que define corretamente o elemento gráfico “corte”.
A
Representação gráfica dos planos externos da edificação.
B
Vista superior da edificação obtida por plano secante horizontal, geralmente a 1,50 m do piso.
C
Planta que apresenta o projeto como um todo, incluindo redes e arruamento.
D
Plano secante vertical que divide a edificação em duas partes, no sentido longitudinal ou transversal.
E
Planta que apresenta o partido arquitetônico no contexto do terreno e do entorno.
Durante a elaboração de um projeto de fundações de um edifício residencial, o técnico deve representar estacas, blocos e sapatas conforme padrões estabelecidos pelas normas técnicas.
De acordo com a NBR 6492:2021, a representação das fundações em planta deve ser feita
A
em linha cheia e espessura grossa.
B
em linha tracejada, por se tratar de elemento abaixo do plano de corte.
C
em linha contínua fina, pois indica elementos estruturais.
D
com hachura cruzada e linhas duplas.
E
com linha pontilhada alternada e espessura média.
Seu próximo nível começa aqui
Seu desenvolvimento não pode ter limites. Garanta sua Assinatura Ilimitada e libere uma preparação completa com os melhores professores do Brasil.
A NBR 6492/2021 estabelece diretrizes para a representação gráfica de projetos de arquitetura, incluindo a elaboração de plantas e cortes.
Sobre esses elementos de representação, assinale a afirmativa correta.
A
O plano secante deve ser obrigatoriamente definido a 1,20 m do piso acabado, sendo considerada excepcional qualquer outra altura adotada pelo projetista, mesmo que indicada no desenho.
B
O plano secante horizontal das plantas deve ser fixado em 1,50 m, sem admitir variações; já nos cortes, não é permitido modificar a posição do plano secante ao longo do traçado.
C
O plano secante, quando adotado acima de 1,80 m, dispensa indicação gráfica específica, uma vez que está implícito na representação convencional dos elementos em elevação.
D
A norma estabelece que o plano secante deve situar-se em 1,50 m de altura, podendo ser ajustado conforme exigências de representação, desde que a altura efetivamente utilizada seja expressamente indicada na planta.
Conforme a NBR 6492:2021, que estabelece os requisitos para a documentação técnica de projetos arquitetônicos e urbanísticos:
A
os cortes longitudinais e transversais, as elevações e os principais detalhes dos elementos da edificação e de seus componentes construtivos são exigidos na etapa de Estudo Preliminar Arquitetônico (EP-ARQ).
B
o conjunto de informações gráficas e escritas que subsidiam decisões sobre opções formais, atendendo ao programa de necessidades, corresponde à etapa Estudo de Viabilidade de Projeto Arquitetônico (EV-ARQ).
C
o Projeto para Licenciamentos (PL-ARQ), cujas formas de representação variam conforme a região e devem atender à legislação vigente em cada caso, corresponde à etapa de Projeto Executivo Arquitetônico (PE-ARQ).
D
as plantas cadastrais da vizinhança, a planta do levantamento planialtimétrico do terreno e os dados ambientais locais são documentos gráficos correspondentes à etapa de Levantamento de Dados para o Projeto Arquitetônico (LV-ARQ).
De acordo com a NBR 6492, em um projeto arquitetônico, a planta que compreende a localização e as dimensões da edificação no lote ou na área de intervenção, indicando, em escala compatível, as dimensões do terreno, recuos, projeção da(s) cobertura(s) e áreas permeáveis e impermeáveis, é conhecida como planta
A
de implantação.
B
de localização.
C
de fachada.
D
de situação.
E
baixa.
Em um projeto de restauro de um edifício tombado, em que existem trechos de alvenaria estrutural original do século XIX com espessura irregular (variando entre 60 cm e 80 cm) e novos reforços estruturais de concreto armado. ANBR 6492:2021, em conjunção com as diretrizes do IPHAN, preconiza que a representação gráfica diferenciada em cortes e plantas deve:
A
omitir a representação da alvenaria histórica em plantas e cortes, documentando-a apenas em memorial descritivo e registros fotográficos anexos.
B
uniformizar a espessura das paredes históricas para um valor médio de 70 cm, utilizando hachura única para todos os elementos estruturais, visando a clareza do desenho.
C
representar apenas a espessura final resultante do reforço, desconsiderando a alvenaria original, já que esta foi substituída estruturalmente pelo concreto.
D
utilizar linha tracejada para a alvenaria histórica e linha contínua para o concreto, sem hachuras, pois a linha tracejada indica elemento existente a ser preservado.
E
utilizar convenção gráfica distinta para alvenaria histórica (hachura tradicional) e concreto (hachura ou ponto padrão ABNT), mantendo a espessura real medida em campo, mesmo que irregular, com cotas precisas que documentem a variação existente.
Segundo a NBR 6492:2021, em um corte arquitetônico, os elementos seccionados devem ser representados
A
em linha contínua fina, sem destaque.
B
em cor livre definida pelo escritório de arquitetura.
C
em linha tracejada fina.
D
com linha contínua larga.
E
por contorno pontilhado.
Seu próximo nível começa aqui
Seu próximo nível começa aqui
Destrave a preparação completa para sua aprovação. Com a Assinatura Ilimitada, você estuda com os melhores professores do Brasil e todos os recursos Gran.
De acordo com a ABNT NBR 6492:2021 – Documentação técnica para projetos arquitetônicos e urbanísticos – Requisitos, assinale a opção que corresponde à representação gráfica realizada a partir de um plano secante vertical que divide o edifício ou outro objeto em duas partes, no sentido longitudinal ou no transversal.
A
planta baixa
B
planta de implantação
C
fachada
D
planta de situação
E
cortes
A NBR 6492/2021 estabelece as convenções gráficas utilizadas na representação de materiais para projetos. A seguir, são apresentadas três hachuras (I, II e III):
Com base nas representações gráficas normatizadas, assinale, em ordem, a alternativa que identifica corretamente os materiais correspondentes às hachuras:
A
Aterro, terra, talude.
B
Terra, talude, aterro.
C
Talude, terra, enchimento de piso.
D
Aterro, talude, enchimento de piso.
E
Enchimento de piso, talude, aterro.
Segundo a NBR 6492:1994 (Representação de projetos de arquitetura), o projeto executivo apresenta, de forma clara e organizada, todas as informações necessárias à execução da obra e todos os serviços inerentes. Assim, assinale a alternativa que não compõe os documentos típicos do projeto.
A
Detalhamento.
B
Locação.
C
Orçamento de projeto.
D
Discriminação técnica.
E
Lista de materiais.
Observe as hachuras que se seguem.
Definidas pela NBR 6492:2021, elas devem ser utilizadas em casos de reformas de edificações e versam, respectivamente, sobre alvenarias:
A
a construir; existentes; a demolir.
B
a demolir; a construir; existentes.
C
existentes; a demolir; a construir.
D
existentes; a construir; a demolir.
Conforme a NBR 6492:2021, sobre o estudo preliminar arquitetônico (EP-ARQ), é correto afirmar que:
A
Deve conter exclusivamente perspectivas ilustrativas para apresentação conceitual do projeto ao cliente.
B
Deve apresentar plantas de implantação, plantas individualizadas dos pavimentos, cortes gerais, elevações e, quando necessário, detalhes construtivos.
C
Dispensa a indicação de cotas de nível, pois são exclusivas do projeto executivo.
D
Deve conter apenas a planta de situação, sendo os cortes e elevações opcionais.
E
Exige obrigatoriamente a elaboração de modelo eletrônico 3D para aprovação.
