Questões de Concurso sobre NBR 6492 - ABNT

A norma ABNT NBR 6492/2021 - Documentação técnica para projetos arquitetônicos e urbanísticos, apresenta no Anexo A, a descrição dos tipos de linha e afirma: “(...) seus significados são padronizados, e os tipos utilizados na representação gráfica para projetos arquitetônicos e urbanístico”. Considerando o padrão estabelecido pela NBR 6492/2021, relacione o tipo de linha a seu respectivo significado no desenho arquitetônico.

(1) Traço e ponto – extralarga

(2) Traço longo e ponto - estreita

(3) Contínua – estreita

(4) Tracejada - estreita

( ) Arestas e contornos não visíveis.

( ) Linhas de extremidades e marcação dos planos de corte.

( ) Linhas de indicação de chamadas.

( ) Linhas de eixo.

Assinale a opção que indica a relação correta, na ordem apresentada.

A NBR 6492 estabelece as condições para a representação de projetos de arquitetura, padronizando a simbologia gráfica. Sobre a representação de aberturas e níveis em planta baixa, registre V, para as afirmativas verdadeiras, e F, para as falsas:

(__)Portas de abrir devem ser representadas com a indicação do arco de abertura, mostrando o sentido em que a folha se move.

(__)A indicação de nível em planta baixa deve ser feita por um símbolo composto por um círculo dividido em quatro quadrantes, onde se informa a cota de nível acabado em metros.

(__)Janelas altas, como basculantes sobre bancadas, devem ser representadas com linhas tracejadas, indicando que estão acima do plano de corte da planta baixa.

(__)A numeração ou codificação das portas e janelas em planta baixa deve ser indicada no interior de um círculo localizado próximo à respectiva abertura.

Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:

Durante a fiscalização de uma obra de ampliação de uma creche municipal em Iporã do Oeste, o responsável técnico precisou verificar a conformidade da construção com os desenhos técnicos fornecidos. A análise envolveu a comparação entre o projeto arquitetônico e a execução no canteiro, com atenção aos detalhes construtivos. A discussão concentrou-se na interpretação de plantas baixas para a identificação de elementos estruturais e acabamentos, conforme exigências da NBR 6492/2021. Assinale a alternativa correta sobre a interpretação de plantas baixas na fiscalização de obras.

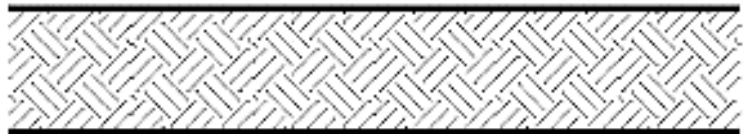

Atente para a seguinte figura:

Segundo a ABNT NBR 6492:2021 – Documentação técnica para projetos arquitetônicos e urbanísticos – Requisitos, a hachura apresentada na figura acima refere-se ao elemento

De acordo com a ABNT NBR 6492/2021 (Documentação técnica para projetos arquitetônicos e urbanísticos – Requisitos), a linha traço e dois pontos estreita pode ser utilizada, na representação gráfica arquitetônica, como:

A norma ABNT NBR 6492/2021 - Documentação técnica para projetos arquitetônicos e urbanísticos, estabelece definições das diferentes etapas de projeto arquitetônico, sendo as principais delas o Estudo Preliminar Arquitetônico (EP-ARQ), o Anteprojeto Arquitetônico (AP-ARQ) e o Projeto Executivo Arquitetônico (PEARQ). Cada etapa é composta por documentos específicos, que podem ser documentos gráficos, tabelas e documentos escritos.

Com relação a esses elementos, assinale V para a afirmativa verdadeira e F para a falsa.

( ) O Anteprojeto Arquitetônico (AP-ARQ) é composto pelo memorial justificativo, enquanto o Estudo Preliminar arquitetônico (EP-ARQ) é composto pelo memorial descritivo.

( ) São documentos gráficos pertinentes às três etapas, EP, AP e PE: planta geral de implantação, planta com diretrizes de terraplenagem, planta individualizada dos pavimentos, planta das coberturas.

( ) Outras etapas de projeto são o "Estudo de viabilidade de projeto arquitetônico", o "Projeto para licenciamentos" e o "Documentação como construído", também conhecido pela expressão em inglês “as built”.

As afirmativas são, respectivamente,

No vasto campo das normas técnicas, a NBR 6492 destaca-se por sua abrangência, aplicabilidade e exigibilidade gerais. Considerando as diretrizes particulares, a normativa desempenha um papel crucial em setores específicos da arquitetura voltando-se para conferir uma boa compreensão do objeto sobre o qual se aplica. Podemos afirmar que o principal âmbito de aplicação da NBR 6492 é:

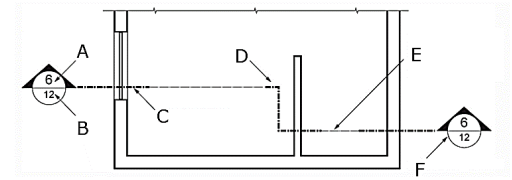

Levando em consideração a NBR 6492/2021, na Figura 4 abaixo, as letras A e C referem-se, respectivamente, a:

Figura 4 – Representação da marcação dos cortes

Sem escala

Analise as informações a seguir:

I. Na representação de projetos de arquitetura, tomando-se como referência a NBR 6492/94, é certo afirmar que devem ser utilizados os formatos de papel da série A, conforme NBR 10068, formato A0 como máximo e A4 como mínimo, para evitar problemas de manuseio e arquivamento.

II. Para representação de projetos de arquitetura, com base referencial a NBR 6492/94, é certo afirmar que o carimbo superior esquerdo das folhas de desenho deve ser reservado ao carimbo destinado à legenda de titulação e numeração dos desenhos.

Marque a alternativa CORRETA:

A ABNT NBR 6492:2021, que trata da representação de projetos de arquitetura, apresenta importantes termos e definições relativos ao projeto arquitetônico. Acerca desses termos e definições, analise as assertivas a seguir:

I. Planta-chave: desenho esquemático da parte do projeto representada na prancha em relação ao todo.

II. Planta de implantação: planta que compreende a localização e as dimensões da edificação, conjunto edificado ou espaços não edificados, e do edifício isolado no lote ou na área de intervenção, indicando, em escala compatível, as dimensões do terreno, recuos, projeção da(s) cobertura(s) e áreas permeáveis e impermeáveis.

III. Planta de situação: planta com a função de situar a área de intervenção no terreno em relação às áreas vizinhas ou aos terrenos vizinhos que compõem a(s) quadra(s) e ao(s) logradouro(s) que a limita(m).

Quais estão corretas?

De acordo com a NBR 6492:2021, assinale a opção INCORRETA sobre a documentação Técnica As Built.

De acordo com a NBR 6492:2021, a linha com aplicação em “arestas não visíveis e contornos não visíveis” é:

Os tipos de linhas e seus significados são padronizados, e os tipos utilizados na representação gráfica para projetos arquitetônicos e urbanísticos, com suas características, denominação e aplicação geral, estão estabelecidos na ABNT NBR 6492:2021. Acerca dos tipos de linhas, analise as assertivas a seguir:

I. Linha contínua extralarga: utilizada em contornos visíveis de elementos em corte e seções, quando não são utilizadas hachuras e em limites de importância especial em corte.

II. Linha contínua com zigue-zague estreita: utilizada em limites de vistas ou cortes parciais interrompidos.

III. Linha tracejada estreita: utilizada em linhas de extremidades e na mudança de direção na marcação dos planos de corte.

Quais estão corretas?

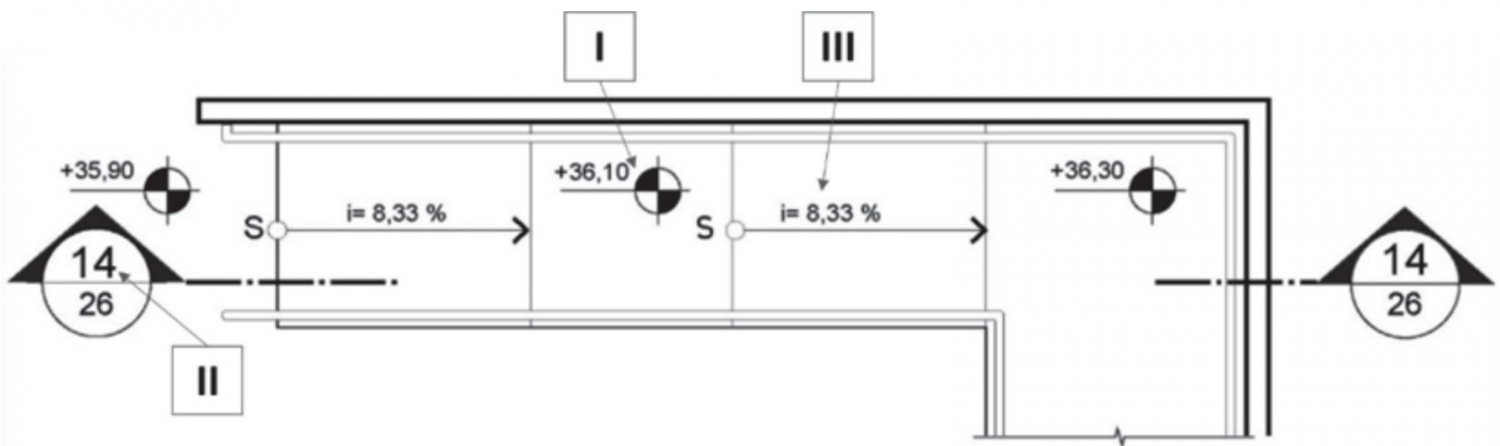

A norma NBR 6.492/2021 estabelece os requisitos para a documentação técnica de projetos arquitetônicos e urbanísticos em função das etapas de projeto, especificando documentos e seus respectivos conteúdos. Considerando a supracitada norma e a figura abaixo, os algarismos I, II e III, referem-se, respectivamente, a:

Fonte:ABNT (2021).

No cenário profissional, a conformidade com normas técnicas pode moldar práticas e padrões. A NBR 6492, particularmente, evidencia implicações no modo como os profissionais conduzem suas atividades diárias. Qual é a importância prática da NBR 6492 no contexto profissional?

Analise as informações a seguir:

I. Planta de locação é a planta que compreende o partido arquitetônico como um todo, em seus múltiplos aspectos. Pode conter informações específicas em função do tipo e porte do programa, assim como para a finalidade a que se destina.

II. Planta de situação é a planta que compreende o projeto como um todo, contendo, além do projeto de arquitetura, as informações necessárias dos projetos complementares, tais como movimento de terra, arruamento, redes hidráulica, elétrica e de drenagem, entre outros.

Marque a alternativa CORRETA:

Um arquiteto da Aleto, ao organizar as indicações de cortes nas plantas baixas em que estava trabalhando, deparou-se com uma dúvida quanto à numeração das visadas.

Em uma consulta à NBR 6492 – que versa sobre a representação de projetos de arquitetura –, observou a forma correta de preenchimento da simbologia indicativa da localização dos cortes, expressa por meio de uma circunferência dotada de seta indicativa.

Assinale a opção que apresenta a explicação correta para o uso da simbologia mencionada.

A representação gráfica em projeção vertical ortogonal de planos internos ou de elementos da edificação é o que a NBR 6492 define como:

Fonte: ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 6492: Documentação técnica para projetos arquitetônicos e urbanísticos: Requisitos. Rio de Janeiro: ABNT, 2021. p. 39. (adaptado pelo elaborador)

Com base na na planta baixa de ampliação e reforma acima, avalie as observações a seguir.

I- A indicação “1” refere-se à representação de alvenaria a construir.

II- A indicação “2” refere-se à representação de alvenaria existente.

III- A indicação “3” refere-se à representação de alvenaria a demolir.

É CORRETO o que se afirma em:

De acordo com a ABNT NBR 6492, que fixa as condições exigíveis de representação gráfica de projetos, visando a sua boa compreensão, o corte em um projeto executivo deve conter:

I- denominação dos diversos compartimentos seccionados;

II- marcação dos detalhes;

III-escalas;

IV-notas gerais, desenhos de referência e carimbo;

V- marcação dos cortes transversais nos cortes longitudinais e vice-versa.

Marque a alternativa correta.
