Referente às cotas no desenho arquitetônico, de acordo com a ABNT NBR 6492:2021, é correto afirmar, EXCETO:
Em um único desenho, deve-se utilizar a mesma unidade de medida.
As linhas de cota devem estar preferencialmente fora do desenho.
Nos cortes, somente marcar as cotas verticais.
As cifras devem ter 5 mm e não encostar na linha da cota.

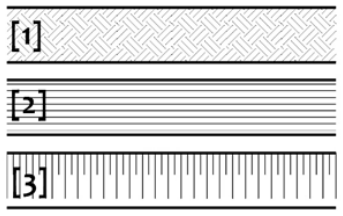

Observe a imagem a seguir:

Fonte: ABNT NBR 6492 (2021), editado.
De acordo com a ABNT NBR 6492/2021, referente à “Documentação técnica para projetos arquitetônicos e urbanísticos – Requisitos”, as representações [1], [2] e [3] acima representam, respectivamente, hachuras de:
[1] aterro; [2] terra; [3] aço em corte
[1] terra; [2] aterro; [3] aço em corte
[1] aterro; [2] terra; [3] talude em vista
[1] terra; [2] aterro; [3] talude em vista
Um projeto será submetido à aprovação em uma prefeitura brasileira, constando de desenhos – plantas, cortes e elevações – que estão todos na escala 1:100. Segundo a NBR 6492, a escala gráfica desses desenhos deverá ser posicionada
logo acima do carimbo, próxima a este.
logo abaixo do título e numeração de cada desenho da prancha.
em qualquer posição, dentro da área útil do desenho, conforme conveniência do aproveitamento da prancha.
ao lado direito de cada desenho, alinhado com a linha inferior deste.
ao lado direito do título e numeração de cada desenho da prancha.

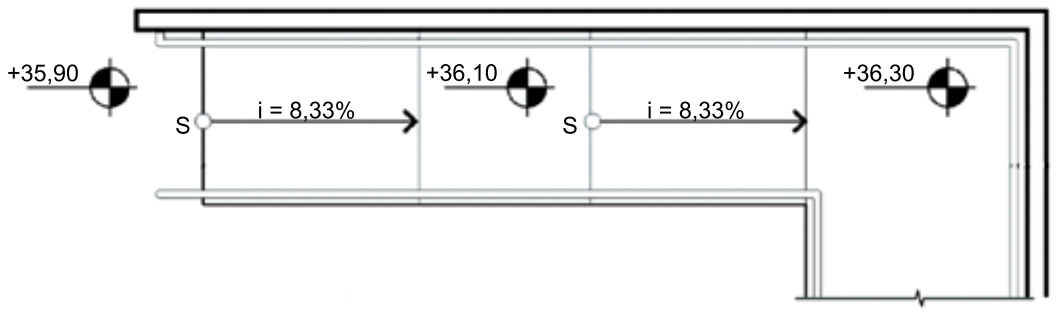

Considere a ilustração a seguir, extraída da NBR 6492, que representa uma rampa de acesso, com dois trechos em rampa separados por um patamar.

Pelos dados do desenho, e considerando que se trata de uma representação esquemática e sem escala, cada um dos trechos que vence desnível de 20 cm teria comprimento, arredondado para duas casas decimais, igual a
3,00 m.
2,40 m.
1,50 m.
1,20 m.
1,67 m.
A planta que contém a localização das dimensões de uma edificação no lote, indicando as dimensões do terreno, recuos, projeção da cobertura e as áreas permeáveis e impermeáveis previstas no projeto é denominada, segundo a NBR 6492, planta
de situação.
de implantação.
chave.
do pavimento térreo.
mestra.
Segundo a NBR 6492/2021 ______caracteriza-se como o conjunto de informações gráficas e escritas capaz de subsidiar e embasar as decisões sobre eventuais opções formais que atendam ao programa de necessidades para o projeto urbanístico.
Assinale a alternativa que preencha corretamente a lacuna.
levantamento de dados para projeto urbanístico
estudo de viabilidade para projeto urbanístico
estudo preliminar para o projeto urbanístico
anteprojeto urbanístico

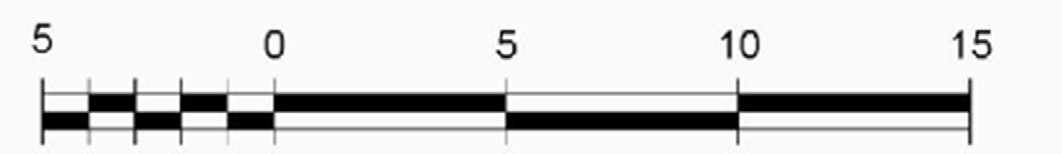

Aimagem a seguir apresenta uma escala gráfica
-

-
Fonte: ABNT NBR 6492/1994, adaptado.
-
Com base no que representa essa escala gráfica, pode-se afirmar que X é igual a:
7
8
9
10

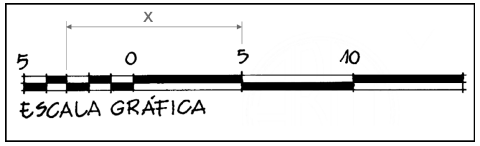

Observe a figura a seguir.

Fonte: NBR 6492/2021
Segundo a NBR 6492/2021, a figura representa a escala
usual.
normal.
gráfica.
retangular.
desenhada.
Segundo a ABNT NBR 6492, os itens não obrigatórios em uma Planta de Situação são:
simbologias de representação gráfica, denominação dos diversos edifícios ou blocos, notas gerais, desenhos de referência e carimbo
definição das águas da cobertura, elementos de paisagismo e indicação dos recolhimentos das redes de águas pluviais
curvas de nível existentes e projetadas, eventual sistema de coordenadas referencial e indicação do norte
construções existentes, demolições ou remoções futuras, áreas non aedificandi e restrições governamentais

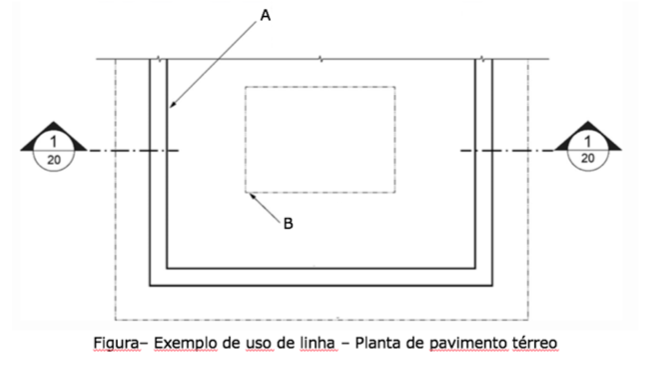

De acordo com a NBR 6492, conforme Figura abaixo, as letras A e B representam, respectivamente:

Aresta visível: linha contínua estreita; Projeção de marquises e beirais: linha estreita traço dois pontos.
Contorno visível em corte, elemento sem hachura: linha contínua extralarga; Projeção de elemento acima do plano de corte: linha estreita traço dois pontos.
Contornos em vista: linha contínua estreita; Projeção de elemento acima do plano de corte: linha estreita.
Contorno visível em corte, elemento sem hachura: linha contínua larga; Projeção de elemento acima do plano de corte: linha estreita traço dois pontos.
Aresta visível em corte: linha contínua extralarga; Projeção de marquises e beirais: linha estreita.

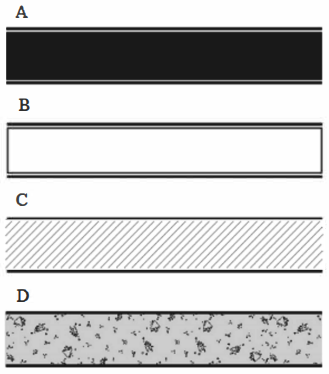

A figura abaixo representa simbologia de reforma em arquitetura, conforme a NBR 6492/2021:

A representação indicada nas letras A, B, C e D corresponde, respectivamente, a:
alvenaria a demolir, alvenaria existente, alvenaria a construir e concreto existente.
alvenaria a construir, alvenaria a demolir, alvenaria existente e concreto existente.
alvenaria a construir, alvenaria a demolir, alvenaria existente e concreto a construir.
alvenaria existente, alvenaria a demolir, alvenaria a construir e concreto a construir.
Observe a figura abaixo:

Conforme estabelecido na NBR 6492/2021, na numeração e no título de projetos arquitetônicos e urbanísticos:
o diâmetro do círculo com o número do desenho deve ser de 10 mm.
a altura dos algarismos do número do desenho deve ser de 4 mm.
a altura das letras do título do desenho deve ser de 5 mm.
a altura dos algarismos do título da escala deve ser de 3 mm.

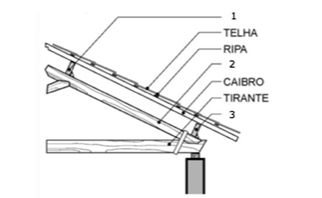

De acordo com a NBR 6492, os números 1, 2 e 3 da Imagem 5 abaixo representam, respectivamente:

Imagem 5
Caibro; perna; tesoura.
Terça; caibro; tirante.
Caibro; escora; frechal.
Terça; perna; frechal.
Tesoura; apoio; tesoura.
De acordo com a ABNT NBR 6492/2021 – Representação de projetos de arquitetura, algumas condições são exigíveis para representação gráfica de projetos, visando sua correta compreensão. Considerando a referida norma, analise as afirmações:
I. Em uma representação gráfica de projetos devem ser utilizados os formatos de papel da série A, sendo o A0 como máximo e A4 como mínimo. Sabendo-se que os tamanhos dos papeis dessa série se relacionam entre si, é correto afirmar que são necessárias 16 folhas de papel A6 para formar uma folha de papel A2.
II. As linhas de representação possuem grande relevância em um projeto arquitetônico, pois é por meio delas que se torna possível identificar em qual plano determinado elemento está sendo representado no desenho técnico. A linha composta por traço e dois pontos é utilizada para identificar um elemento que está além do plano do desenho, já a linha tracejada indicará onde existem projeções importantes.
III. O carimbo inferior direito das folhas de desenho deve possuir a legenda de titulação e a numeração dos desenhos. As notas gerais é um dos itens que devem constar na legenda de titulação do carimbo.
Com relação ao que é abordado na norma NBR 6492/2021, está(ão) CORRETA(AS):
somente a afirmativa I.
somente a afirmativa III.
apenas as afirmativas I e II.
apenas as afirmativas II e III.
todas as afirmativas
Segundo a NBR 6492/2021, analise as afirmativas abaixo e assinale a alternativa correta.
I. O estudo de viabilidade de projeto arquitetônico caracteriza-se como o conjunto de informações gráficas e escritas capaz de subsidiar ou embasar as decisões sobre eventuais opções formais que atendam ao programa de necessidades para o projeto arquitetônico.
II. Estudo preliminar arquitetônico é a concepção inicial do projeto arquitetônico, no qual se especificam funções, usos, formas e dimensões para os ambientes, bem como elementos construtivos e componentes principais do projeto. Podem-se apresentar várias versões na etapa de estudo preliminar, conforme acordado entre as partes interessadas.
Apenas a afirmativa I está correta
Apenas a afirmativa II está correta
As afirmativas I e II estão incorretas
As afirmativas I e II estão corretas
Segundo a NBR 6492/2021 ______ é a representação gráfica realizada a partir de um plano secante vertical que divide o edifício ou outro objeto em duas partes, no sentido longitudinal ou no transversal.
Assinale a alternativa que preencha corretamente a lacuna.
planta
corte
elevação
fachada
De acordo com a ABNT NBR 6492/1994, a representação de linha de projeção se dá por:
traço e dois pontos com espessura fina [± 0,2mm] para indicar pavimentos superiores, marquises, balanços etc.
traço e ponto com espessura fina [± 0,2mm] para objetos situados além do plano do desenho, não visíveis
traço e dois pontos com espessura média [± 0,4mm] para indicar pavimentos superiores, marquises, balanços etc.
traço e ponto com espessura média [± 0,4mm] para objetos situados além do plano do desenho, não visíveis
De acordo com a ABNT NBR 6492/1994, a caligrafia técnica manual deve sempre ser:
não inclinada, com entrelinhas de, no mínimo, 2 mm
não inclinada, com entrelinhas de, no mínimo, 3 mm
inclinada, com entrelinhas de, no mínimo, 2 mm
inclinada, com entrelinhas de, no mínimo, 3 mm

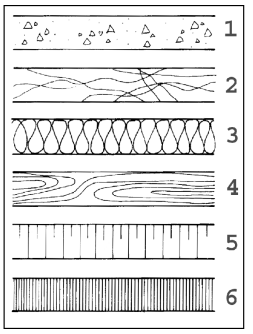

Observe-se a imagem a seguir.
-

-
Fonte: ABNT NBR 6492/1994, adaptado.
-
Tendo como base a ABNT NBR 6492/1994, as hachuras representadas acima correspondem a:
1-.concreto em vista, 2-.granito em corte, 3-.isolamento térmico, 4-.madeira em vista, 5-.talude em vista, 6- enchimento de piso
1-.concreto em vista, 2-.granito em corte, 3-.enchimento de piso, 4-.madeira em corte, 5-.talude em vista, 6-.aterro
1-.concreto em corte, 2-.granito em vista, 3-.isolamento térmico, 4-.madeira em corte, 5-.talude em vista, 6-.enchimento de piso
1-.concreto em corte, 2-.granito em vista, 3-.enchimento de piso, 4-.madeira em corte, 5-.talude em vista, 6-.aterro

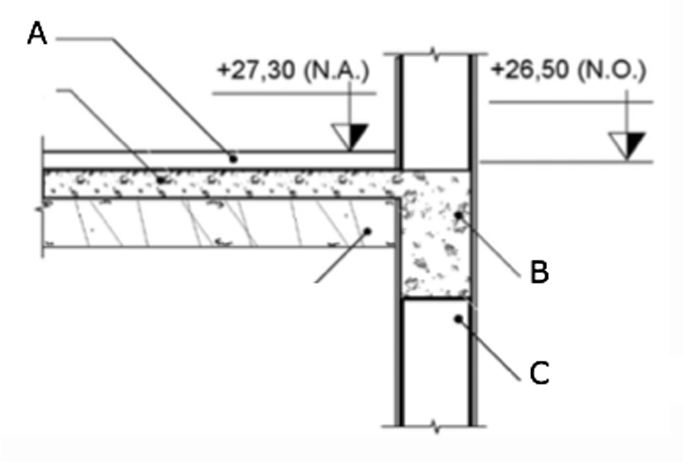

De acordo com a NBR 6492, as letras A, B e C, na Figura 2 abaixo, referem-se, respectivamente, a:

Figura 2
Laje – viga – alvenaria.
Piso e contrapiso – viga – alvenaria.
Piso e contrapiso – viga – parede.
Piso – viga aparente – alvenaria.
Laje – viga aparente – parede concreto.
