De acordo com a ABNT NBR 6.492 – Representação de projetos de arquitetura, os documentos típicos a serem apresentados no projeto executivo são os seguintes, exceto:
A
Memorial justificativo.
B
Locação.
C
Plantas, cortes e fachadas.
D
Especificações.
A linguagem verbal é insuficiente para descrever forma, tamanho e relação de objetos sólidos. A comunicação na engenharia e na arquitetura deve ser precisa e completa e os projetos específicos de cada área de atuação, dependem fundamentalmente de representção gráfica correta e adequada. A norma ABNT NBR 6492: 1994 (Representação de Projetos de Arquitetura), fixa as condições exigíveis para representação gráfica de projetos de arquitetura, visando sua boa compreensão. Analise as seguintes definções que estão nessa norma:
I - Representação gráfica de planos externos da edificação. Os cortes transversais e longitudinais podem ser marcados nas fachadas.
II - Relação dimensional entre a representação de um objeto no desenho e suas dimensões reais.
III - Vista superior do plano secante horizontal, localizado a, aproximadamente, 1,50 m do piso em referência. A altura desse plano pode ser variável para cada projeto de maneira a representar todos os elementos considerados necessários.
IV - Plano secante vertical que divide a edificação em duas partes, seja no sentido longitudinal, seja no transversal
V - Representação gráfica de planos internos ou de elementos da edificação.
Assinale a alternativa que correlaciona corretamente as definições acima.
A
I - Fachada; II - Escala; III - Planta de edificação; IV - Corte; V - Elevações.
B
I - Planta de edificação; II - Escala; III - Fachada; IV - Elevações; V - Corte.
C
I - Fachada; II - Planta de edificação; III - Fachada; IV - Corte; V - Elevações.
D
I - Fachada; II - Escala; III - Planta de locação (ou implantação); IV - Corte; V - Detalhes ou ampliações.
E
I - Elevações; II - Escala; III - Planta de locação (ou implantação); IV - Corte; V - Planta de situação.
Observe as imagens abaixo e assinale a alternativa que corresponde aos tipos de matérias representadas, respectivamente:
A
concreto em corte; compensado de madeira; madeira em vista.
B
aço em corte; madeira em vista; madeira em corte.
C
concreto em vista; mármore em vista; madeira em vista.
D
compensado de madeira; madeira em corte; granito em vista.
E
cranito em vista; concreto em corte; madeira em vista.
De acordo com a NBR 6492/1994 – Representação de Projetos de Arquitetura, os cortes devem conter obrigatoriamente, EXCETO:
A
Eixos do projeto.
B
Sistema estrutural.
C
Indicação das cotas verticais.
D
Sistema de coordenadas referenciais do terreno, curvas de nível existentes e projetadas.
A Norma Técnica (NBR) 6492: Representação de Projetos de Arquitetura formaliza a representação de simbologias para identificação de determinados elementos constantes no projeto. Sobre algumas delas, assinale a alternativa correta.
A
A cor da folha, tipo de papel, indicação de cortes, cotas, símbolos de norte, portas, títulos
B
Tipo de linhas, símbolos de cortes, níveis, acessos, indicações de inclinação
C
Planta de situação, cor da folha, tipo de papel, indicação da inclinação da caligrafia gráfica e simbologias
D
Cores das linhas ou traços, tipo de papel, tamanho das folhas, indicação de acessos e direções
Segundo a NBR 6492: 1994, que trata da representação de projetos de arquitetura, o anteprojeto é uma fase que:
A
estuda a viabilidade de um programa e partido arquitetônico a ser adotado para sua apreciação e aprovação pelo cliente
B
define o programa de necessidades e caracterização do empreendimento
C
apresenta, de forma clara e organizada, todas as informações necessárias à execução da obra e a todos os serviços inerentes
D
define o partido arquitetônico e seus elementos construtivos, considerando os projetos complementares
Ao executar o detalhamento de projetos de interiores é comumente necessário representar peças de mármores e granitos. Segundo a ABNT Norma 6492:1994 - Representação de projetos de arquitetura, qual das figuras abaixo representa corretamente estes materiais em corte?
A
B
C
D
E
Qual o nome da etapa do projeto em que são definidos o partido arquitetônico e os elementos construtivos, além de receber aprovação final do cliente e dos órgãos oficiais envolvidos, possibilitando a contratação da obra, conforme NBR 6492-94?
A
Projeto Executivo
B
Anteprojeto
C
Projeto Básico
D
Projeto como construído ou As Built
E
Estudo Preliminar
Segundo preconiza a NBR 6492- Representação de projetos de arquitetura, pode-se afirmar que:
A
O quadro geral dos acabamentos não é facultativo.
B
O quadro geral de áreas não é facultativo e devera constar em folha a parte.
C
As cotas de nível são sempre em metro.
D
Nos cortes, deve-se marcar cotas verticais e horizontais.
E
As linhas de projeção devem ser representadas por traço e ponto com +/- 0,2mm de espessura.
De acordo com a ABNT NBR 6492, assinale a alternativa que representa corretamente a definição de memorial justificativo:
A
Documento escrito do projeto, que, de forma precisa, completa e ordenada, descreve os materiais de construção a serem utilizados, indica os locais onde estes materiais devem ser aplicados e determina as técnicas exigidas para o seu emprego.
B
Tipo de norma destinada a fixar as características, condições ou requisitos exigíveis para matérias-primas, produtos semifabricados, elementos de construção, materiais ou produtos industriais semi-acabados.
C
Texto que evidencia o atendimento às condições estabelecidas no programa de necessidades. Apresenta o partido arquitetônico adotado que é definido no estudo preliminar.
D
Levantamento quantitativo de todo o material especificado no projeto, com as informações suficientes para a sua aquisição.
Assinale em que fase do projeto de arquitetura deve-se apresentar os detalhes construtivos gerais, conforme a NBR 6492/1994.
A
Anteprojeto.
B
Estudo Preliminar.
C
Projeto Detalhado.
D
Projeto Executivo.
E
Orçamento.
De acordo com a Normas Técnicas (NBR) 6492 o projeto é constituído de fases, ao seguirmos estas etapas conseguimos produzir projetos coerentes e de qualidade de acordo com as necessidades e aprovações do cliente. Sobre tais etapas projetuais, assinale a alternativa correta.
A
Projeto Executivo, planta de situação e fachadas
B
Planta baixa, cortes e detalhamento
C
Estudo preliminar, anteprojeto e projeto executivo
D
Planta de fachada, estudo preliminar e projeto executivo
A Normas Técnicas (NBR) 6492 – Representação de Projeto de Arquitetura fixa as condições exigíveis para representação gráfica de projetos arquitetônicos. Nesse sentido, analise as afirmativas abaixo e assinale a alternativa correta.
I. A Norma fornece padrão de representação gráfica por meio de símbolos como: indicação de Norte, cortes, cotas de nível e tipos de representação de linhas.
II. Elementos gráficos que o projeto arquitetônico deve conter no projeto arquitetônico.
III. Como representar projeções de beiras/ telhados e elementos de cobertura.
IV. Representação de acessibilidade, de paisagismo e simbologia de elétrica.
A
Apenas as afirmativas II e IV estão corretas
B
Apenas as afirmativas I, II e IV estão corretas
C
As afirmativas I, II, III e IV estão corretas
D
Apenas as afirmativas I, II e III estão corretas
Veja o trecho abaixo, extraído da NBR 6492, que trata da representação de projetos de arquitetura:
"Planta que compreende o projeto como um todo, contendo, além do projeto de arquitetura, as informações necessárias dos projetos complementares, tais como movimento de terra, arruamento, redes hidráulica, elétrica e de drenagem, entre outros”.
O que o texto acima descreve é:
A
Planta de locação (ou implantação).
B
Planta de situação.
C
Planta de edificação.
D
Programa de necessidades.
E
Discriminação técnica.
A NBR 6492 fixa as condições exigíveis para representação gráfica de projetos de arquitetura, visando à sua boa compreensão. Estão corretas a fase de um projeto e sua respectiva definição na seguinte alternativa:
A
Estudo preliminar: estuda a viabilidade de um programa e partido arquitetônico a ser adotado para sua apreciação e aprovação pelo cliente.
B
Anteprojeto: define o programa de necessidades e caracterização do empreendimento.
C
Memorial descritivo: apresenta, de forma clara e organizada, todas as informações necessárias à execução da obra e todos os serviços inerentes.
D
Projeto executivo: define o partido arquitetônico e seus elementos construtivos, considerando os projetos complementares.

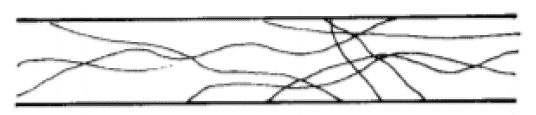

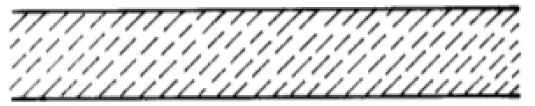

Em desenho técnico, os materiais devem ser representados seguindo uma convenção estabelecida por normas para facilitar sua compreensão. A ABNT NBR 6492:1994 - Representação de projetos de arquitetura, apresenta a representação dos materiais mais usados e a forma como devem ser representados
As figuras I e II acima exibem dois tipos de representação de materiais estabelecidos pela norma citada. Considerando as informações apresentadas, é correto afirmar que as figuras representam respectivamente os materiais:
A
Enchimento de piso e borracha
B
Talude em vista e compensado de madeira
C
Terra e vinil
D
Aterro e aço em corte
E
Compensado de madeira e Neoprene
Na representação de projetos de arquitetura, segundo a NBR 6492/1994, um plano secante vertical que divide a edificação em duas partes, seja no sentido longitudinal, seja no transversal, corresponde a um(a):
A
Planta de situação.
B
Planta baixa.
C
Corte.
D
Fachada lateral.
E
Elevação.
Sobre a fase do Projeto Executivo, escolha os itens pertinentes a esta fase do projeto, segundo a NBR 6492:92:
I - A planta deve conter a indicação do NM (Norte Magnético).
II - Os cortes devem conter a indicação do piso acabado e em osso.
III - Deve conter a planta de teto refletivo.
IV - A escala adotada deve ser igual ou superior a 1:50.
V - A planta de locação deve conter indicação das vias de acesso, vias internas, estacionamento, áreas cobertas, taludes e platôs.
A
somente I, II e V.
B
somente I, III e IV.
C
somente II, III e V.
D
somente I, II, III e IV.
E
somente II, III, IV e V.
A NBR 6492/1994 que trata da representação de projetos de arquitetura, fixa as condições exigíveis para representação gráfica de projetos de arquitetura, visando a sua boa compreensão. De acordo com o item Condições Gerais da NBR 6492/1994, devem constar da legenda algumas informações mínimas. A esse respeito, considere tais informações e assinale a alternativa correta.
A
Identificação da empresa e do profissional responsável pelo projeto; identificação do cliente, nome do projeto ou do empreendimento; título do desenho; indicação sequencial do projeto (números ou letras); escalas; data; autoria do desenho e do projeto e indicação de revisão
B
Identificação da empresa e do profissional responsável pelo projeto; identificação do cliente, nome do projeto ou do empreendimento e título do desenho, apenas
C
Título do desenho; identificação do cliente, nome do projeto ou do empreendimento; escalas; data e autoria do desenho, apenas
D
Nome do projeto ou do empreendimento; escalas; data; autoria do desenho e valor cobrado pelo desenho, apenas
Conforme a Norma ABNT NBR 6492/1994, relacione a 1ª coluna com a 2ª.
1. Planta de locação
2. Corte
3. Elevações
4. Planta de edificação
( ) Representação de planos internos ou de elementos da edificação.
( ) Vista superior com um plano na horizontal.
( ) Também chamada de planta de implantação.
( ) Plano secante vertical que divide a edificação em duas partes.
A
1, 2, 3, 4
B
3, 2, 1, 4
C
1, 4, 2, 3
D
4, 3, 2, 1
E
3, 4, 1, 2
