De acordo com a NBR 6492/1994, qual a altura deve ser considerada a vista superior do plano secante horizontal?
A
1,00m
B
1,20m
C
1,30m
D
1,40m
E
1,50m
Assinale a alternativa cuja regra NÃO está em concordância com a NBR 6.492/94, que dispõe sobre a representação de projetos de arquitetura.
A
As cotas de nível devem ser indicadas em metro para as dimensões iguais e superiores a 1 m e em centímetro para as dimensões inferiores a 1 m.
B
Nas cotas, os milímetros devem ser indicados como se fossem expoentes.
C
As linhas de chamada devem parar de 2mm a 3mm do ponto dimensionado. E as cifras devem ter 3mm de altura, e o espaço entre elas e a linha de cota deve ser de 1,5mm.
D
Nos cortes devem conter apenas as cotas verticais.

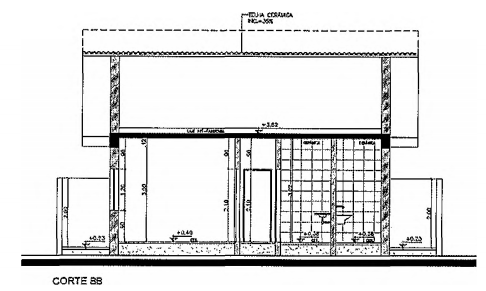

Analise a figura a seguir.
Segundo a ABNT 6492/1994 (Representação de projetos de arquitetura), os cortes, como o exemplificado na figura acima, não devem conter
A
indicação de cotas verticais.
B
caracterização de elementos de projeto.
C
fechamentos internos e externos.
D
forros de demais elementos significativos.
E
indicação do desempenho construtivos dos elementos utilizados.
De acordo com a NBR 6492/94 - Representação de projetos de arquitetura, como é denominado o piano secante vertical que divide a edificação em duas partes, seja no sentido longitudinal, seja no sentido transversal?
A
Planta de situação.
B
Planta de edificação.
C
Corte.
D
Fachada.
E
Detalhe.
Segundo a NBR 6492/1944, qual dos itens abaixo não é necessário para um projeto de fachada?
A
Nomeação do terreno.
B
Eixos do projeto.
C
Indicação de cotas e níveis acabados.
D
Indicação de convenção gráfica dos materiais.
E
Marcação dos cortes longitudinais ou transversais.
Ao final de um dobramento de folha A1 e outro de folha A3, qual o tamanho final do carimbo segundo a NBR 6492/1994?
A
Ambos 192mm x 297mm.
B
Ambos 185mm x 297mm.
C
192mm x 298mm e 185mm x 298mm, respectivamente.
D
192mm x 297mm e 185mm x 297mm, respectivamente.
E
185mm x 298mm e 192mm x 298mm, respectivamente.

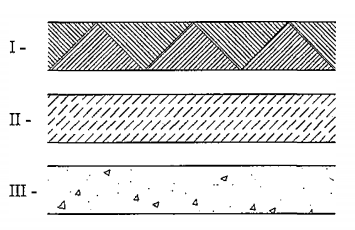

Observe as figuras a seguir.
De acordo com a NBR 6492/1994, as figuras l, II e III indicam as representações gráficas de que materiais empregados em projetos de edificações, respectivamente?
A
Enchimento de piso, aço em corte e mármore/granito em vista.
B
Aterro, mármore/granito em corte e concreto em corte.
C
Talude em vista, enchimento de piso e concreto em vista.
D
Enchimento de piso, argamassa e mármore/granito em vista.
E
Aterro, compensado de madeira e concreto em vista.
De acordo com a NBR 6492/1994, os elementos básicos do projeto constituem-se em peças gráficas e peças escritas. Assinale a opção que NÃO representa uma peça gráfica do projeto de arquitetura.
A
Planta de situação.
B
Detalhes.
C
Programa de necessidades.
D
Elevação.
E
Escala.
Em conformidade com a NBR 6.492/94, a planta de situação do Anteprojeto deve conter, EXCETO:
A
curvas de nível existentes e projetadas, além de eventual sistema de coordenadas referenciais.
B
amarração dos eixos do projeto a um ponto de referência.
C
construções existentes, demolições ou remoções futuras e áreas non aedificandi.
D
indicação do norte, escalas, notas gerais, desenhos de referência e carimbo.
Analise as afirmativas e marque com V as verdadeiras e com F, as falsas.
De acordo com a NBR 6492/1994, as cotas devem
( ) estar sempre fora do desenho, salvo em casos de impossibilidade.
( ) ser indicadas, em metro, para dimensões iguais e superiores a 1,00m e, em centímetro, para as dimensões inferiores a 1,00m.
( ) ter as cifras com até duas casas decimais, desprezando-se os valores em milímetro.
( ) distar 1,5cm da última linha do desenho, após a representação da marcação dos cortes.
A alternativa que contém a sequência correta, de cima para baixo, é a
A
F V F V
B
F F V V
C
V V F F
D
V F V F
E
V V V V
De acordo com a NBR 6492, a planta de locação de um projeto NÃO deve conter
A
indicação do Norte.
B
eixos do projeto.
C
escalas.
D
denominação das edificações.
E
codificação dos elementos a serem detalhados: portas, janelas, escadas, entre outros.
De acordo com a NBR 6492:1994, que trata da representação de projetos de arquitetura, observe a definição a seguir:
“Documento escrito do projeto que, de forma precisa, completa e ordenada, descreve os materiais de construção a serem utilizados, indica os locais onde estes materiais devem ser aplicados e determina as técnicas exigidas para o seu emprego.”
A alternativa que identifica CORRETAMENTE o termo técnico definido no trecho acima é:
A
Memorial justificativo.
B
Orçamento.
C
Lista de materiais.
D
Especificação.
E
Discriminação técnica.
Segundo a NBR 6492/1994, quando se fala na planta de edificação, corresponde ao projeto que representa os elementos considerados necessários a construção, representado pela vista superior do plano secante horizontal, localizado a certa altura do piso em referência, podendo às vezes variar quando necessário. Assinale a altura do piso de referência usada de forma geral em projetos básicos, sem que haja necessidade de variação.
A
1,5 metros de altura.
B
1,0 metros de altura.
C
2,0 metros de altura.
D
2,5 metros de altura.
E
0,5 metros de altura.

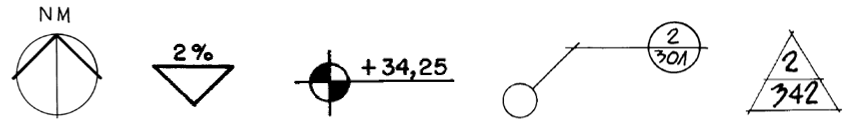

De acordo com o que estabelece a NBR 6492/1994, os símbolos ilustrados na imagem a seguir correspondem, respectivamente, a
FONTE: ABNT, 1994.
A
norte, indicação de inclinação de rampas, nível em corte, linha de corte, indicação de cortes.
B
norte verdadeiro, indicação de inclinação de telhados, nível em corte, linha de chamada, inclinação de rampas.
C
norte magnético, Indicação de inclinação de rampas, nível em planta, linha de chamada, inclinação de telhados.
D
norte magnético, indicação de inclinação de telhados em planta, nível em planta, linha de chamada, indicação de fachadas.
E
norte verdadeiro, indicação de inclinação de telhados em planta, nível em planta, indicação de linha de corte, indicação de fachadas.
De acordo com a NBR-6492, os documentos típicos de um Estudo Preliminar são somente:
A
situação; plantas e cortes; memorial justificativo; e quadro geral de acabamentos.
B
situação; plantas e cortes; memorial justificativo; e maquete .
C
situação; plantas, cortes e fachadas; e estimativa de custo.
D
situação; plantas; e memorial justificativo.
E
situação; plantas, cortes e fachadas; e memorial justificativo.
Segundo a norma ABNT NBR 6492:1994 (Representação de projetos de arquitetura), o documento preliminar do projeto que caracteriza o empreendimento ou o projeto objeto de estudo, que contém o levantamento das informações necessárias, incluindo a relação dos setores que o compõem, suas ligações, necessidades de área, características gerais e requisitos especiais, posturas municipais, códigos e normas pertinentes, é denominado:
A
memorial justificativo.
B
discriminação técnica.
C
programa de necessidades.
D
especificação.
E
planta de implantação.
Segundo a NBR 6492:1994, os desenhos de fachadas dos projetos executivos de arquitetura devem conter representações gráficas, algumas delas apresentadas a seguir:
I. curvas de nível existentes e projetadas.
II. indicação do norte.
III. eixos de projeto.
IV. escalas.
V. indicação de convenção gráfica de materiais.
VI. marcação de cortes longitudinais.
VII. nome dos compartimentos.
Estão corretas apenas:
A
I, II, III, IV, VI e VII.
B
IlI, IV, VI e VII.
C
I, II e V.
D
IlI, IV, V e VI.
O dobramento de folhas de desenho técnico deve ser feito a partir do lado direito, em dobras verticais de medidas constantes, e o formato final deve ter o tamanho A4.
C
Certo
E
Errado
De acordo com a referida norma, o desenho à mão livre é uma técnica empregada na fase de croqui e de estudo preliminar.
C
Certo
E
Errado
