De acordo com a ABNT NBR 6492/2021, referente à “Documentação técnica para projetos arquitetônicos e urbanísticos – Requisitos”, o conceito de “cota de nível acabado” diz respeito:
A
a qualquer cota expressa em projetos arquitetônicos e urbanísticos
B
à cota altimétrica referenciada em projetos arquitetônicos e urbanísticos
C
à cota altimétrica que considera a espessura do revestimento da pavimentação
D
à cota altimétrica que não considera a espessura do revestimento e de seu substrato
Conforme a NBR 6492 vigente, marque a alternativa que corresponde à indicação do nível altimétrico referenciado em peças gráficas de projetos arquitetônicos e urbanísticos que considera a espessura do revestimento.
A
Cota de nível em osso.
B
Elevação.
C
Cota de nível acabado.
D
Fachada.
Assinale a alternativa que indica corretamente a relação de peças gráficas dos elementos básicos da planta de projeto arquitetônico, de acordo com a NBR6492/1994.
A
Planta de situação, planta de locação (ou implantação), planta baixa e planta da edificação.
B
Planta de situação, planta de locação, planta de implantação e planta baixa.
C
Planta de situação, planta de implantação, planta de cobertura e planta baixa.
D
Planta de locação, planta de cobertura e planta da edificação.
E
Planta de situação, planta de locação (ou implantação) e planta da edificação.
A caracterização e conteúdo dos documentos técnicos apresentados nas etapas da fase de elaboração e desenvolvimento de projetos técnicos arquitetônicos é apresentado pela ABNT NBR 6492:2021 - Documentação técnica para projetos arquitetônicos e urbanísticos - Requisitos. De acordo com esse assunto, assinale a alternativa correta:
A
O levantamento de dados para o projeto arquitetônico (LV-ARQ) caracteriza-se como a coleta de dados e informações técnicas sobre terreno, vizinhança, legislação incidente e condições ambientais locais, que auxiliam na elaboração e desenvolvimento do projeto arquitetônico.
B
O estudo de viabilidade de projeto arquitetônico (EV-ARQ) trata da concepção inicial do projeto arquitetônico, no qual se especificam funções, usos, formas e dimensões para os ambientes, podem-se apresentar várias versões do projeto, conforme acordado entre as partes interessadas.
C
O estudo de viabilidade de projeto arquitetônico (EV-ARQ) trata da concepção inicial do projeto arquitetônico, no qual se especificam funções, usos, formas e dimensões para os ambientes, podem-se apresentar várias versões do projeto, conforme acordado entre as partes interessadas.
D
O anteprojeto arquitetônico (AP-ARQ) deve apresentar, de forma clara e organizada, todas as informações necessárias para a construção, detalhes construtivos e as especificações de serviços inerentes.
De acordo com a NBR 6492 Documentação técnica para projetos arquitetônicos e urbanísticos — Requisitos vigente, marque a alternativa que corresponde à etapa final do desenvolvimento do projeto. Deve conter detalhes construtivos, todas as dimensões (cotas) necessárias para a construção do projeto, contendo especificações (informações de acabamentos) e níveis:
A
Programa de necessidades para o projeto urbanístico.
B
Anteprojeto urbanístico.
C
Projeto executivo urbanístico.
D
Projeto para licenciamentos/estudos ambientais.
E
Levantamento de dados para o projeto urbanístico.
As linhas tracejadas são utilizadas para representar objetos que estão além do plano do desenho, ao passo que as linhas de projeção, formadas por traço e dois pontos, são utilizadas para representar projeções importantes, como pavimentos superiores, marquises, balanços.
C
Certo
E
Errado
De acordo com a ABNT NBR 6492:2021, as plantas de edificação devem ser de todos os pavimentos, deixando claro quando houver repetições. Mesmo sabendo que a altura do plano secante pode variar para cada projeto de maneira a representar os elementos considerados fundamentais, assinale a alternativa que expressa a altura recomendada pela norma para o plano secante.
A
0,50 metro.
B
0,75 metro.
C
1,00 metro.
D
1,25 metros.
E
1,50 metros.

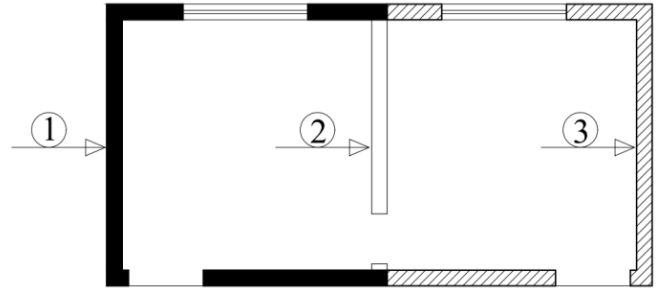

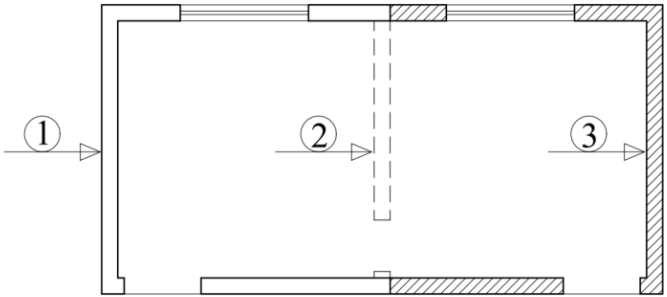

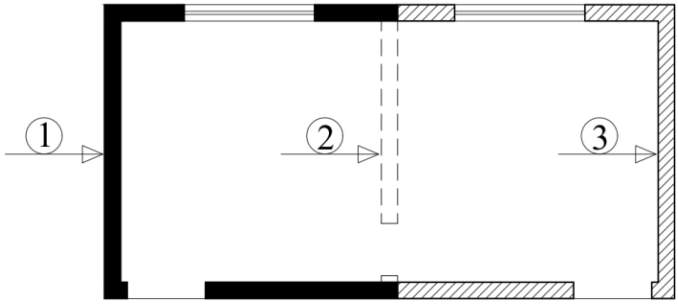

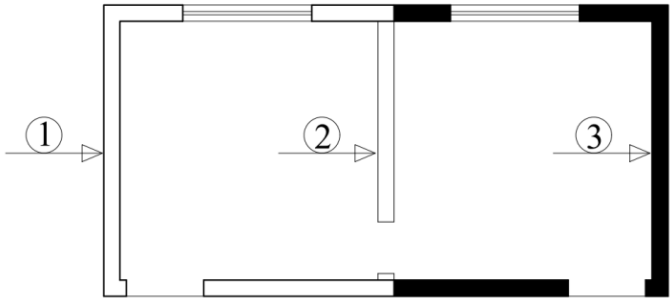

A NBR 6492 - Documentação Técnica Para Projetos Arquitetônicos e Urbanísticos - Requisitos (ABNT, 2021) estabelece os requisitos para a documentação técnica de projetos arquitetônicos e urbanísticos, em função das etapas de projeto. De acordo com a norma, assinale a alternativa que apresenta a correta representação de reformas:
1 – alvenaria existente
2 – alvenaria a demolir
3 – alvenaria a construir
A
B
C
D
Dentre as opções abaixo, qual define a etapa Levantamento de Dados para o Projeto Arquitetônico, conforme a ABNT NBR 6492:2021?
A
Caracteriza-se como a coleta de dados e informações técnicas sobre terreno ou gleba, vizinhança, legislação incidente e condições ambientais locais, que auxiliam na elaboração e desenvolvimento dos projetos integrados.
B
Caracteriza-se como um conjunto de informações gráficas e escritas capaz de subsidiar ou embasar as decisões sobre eventuais opções formais que atendam ao programa de necessidades para o projeto arquitetônico.
C
Caracteriza-se como a concepção inicial do projeto arquitetônico, no qual se especificam suas funções, usos, formas e dimensões para os ambientes, bem como elementos construtivos e componentes principais do projeto.
D
Caracteriza-se como a coleta de informações técnicas sobre terreno, vizinhança, legislação incidente e condições ambientais locais, que auxiliam na elaboração e desenvolvimento do projeto arquitetônico.
E
Nenhuma das alternativas anteriores (NRA).
De acordo com a Norma Brasileira NBR 6492 que estabelece os requisitos para a documentação técnica de projetos arquitetônicos e urbanísticos, a estrutura preliminar de um projeto arquitetônico deve apresentar os seguintes documentos gráficos, EXCETO:
A
planta de implantação.
B
plantas individualizadas dos pavimentos.
C
elevações e, quando necessário, os detalhes construtivos.
D
cortes gerais (longitudinais e transversais).
E
planta e cortes de terraplenagem com as cotas de nível projetadas e existentes.
A ABNT NBR 6492:2021 - Documentação técnica para projetos arquitetônicos e urbanísticos - Requisitos, estabelece os requisitos para a documentação técnica de projetos arquitetônicos e urbanísticos. De acordo com essa norma, assinale a alternativa correta:
A
As escalas usuais são: 1:20; 1:50; 1:125 e 1:250.
B
Os documentos técnicos a serem apresentados devem ser: I. Documentos gráficos, que são apenas os desenhos; II. Documentos escritos, que são os documentos apresentados em forma de texto, como o memorial descritivo.
C
Devem ser utilizados os formatos de papel da série A, formato A0 como máximo e A4 como mínimo, para evitar problemas de manuseio e arquivamento. As cópias não devem ser dobradas, devem ser preferencialmente enroladas.
D
Para as letras e algarismo, o tipo de fonte a ser utilizado deve ser sem serifas e apresentar traço com espessura uniforme e equivalente a um décimo da altura da letra em caixa alta (maiúscula). Os textos devem ser preferencialmente compostos em caixa alta (maiúsculas), exceto nas unidades de medidas e demais exigências ortográficas.
As linhas de representação são abordadas pela ABNT NBR 6492:2021, conforme a sua espessura e continuidade especificam significados que têm como objetivo representar e distinguir os elementos projetados. Com relação aos tipos de linhas e seus significados, assinale a alternativa correta:
A
a linha contínua extralarga é aplicada em linhas de extremidades e na mudança de direção na marcação dos planos de corte.
B
a linha contínua estreita é aplicada em hachuras, linhas de cotas, linhas de indicação de chamadas e mudança de nível em planta.
C
a linha tracejada estreita é aplicada em contorno visíveis de elementos em corte e seções, quando não são utilizadas hachuras.
D
traço e ponto extralarga é aplicada em arestas e contornos não visíveis.
De acordo com a ABNT NBR 6492:2021 - Documentação técnica para projetos arquitetônicos e urbanísticos - Requisitos, o Projeto Executivo Arquitetônico (PE-ARQ):
A
Deve apresentar, de forma clara e organizada, todas as informações necessárias para a construção, detalhes construtivos, todas as dimensões (cotas) necessárias para a construção do edifício, especificações (informações de acabamentos), níveis e especificações de serviços inerentes.
B
Trata da última revisão, em que a representação gráfica constante no projeto da edificação está condizente com a obra, ou seja, todas as alterações realizadas durante a obra devem estar devidamente registradas deste documento e podem facilitar as manutenções ou intervenções na edificação.
C
Deve incluir o pré-dimensionamento dos elementos construtivos, as definições gerais dos demais projetos complementares e o desenvolvimento da documentação para aprovação pelos órgãos oficiais responsáveis.
D
Trata da concepção do projeto arquitetônico, no qual se especificam funções, usos, formas e dimensões para os ambientes, bem como elementos construtivos e componentes principais do projeto.
Ano:
2023
Considerando o que estabelece a norma NBR 6492, que aborda a documentação técnica para projetos arquitetônicos e urbanísticos, relacione os termos da COLUNA I com suas definições correspondentes, presentes na COLUNA II.
COLUNA I
1. Corte
2. Cota
3. Elevação
4. Planta
COLUNA II
( ) Representação gráfica realizada a partir de um plano secante vertical que divide o edifício ou outro objeto em duas partes, no sentido longitudinal ou no transversal.
( ) Vista superior em projeção ortogonal da edificação ou outro objeto, em uma determinada altura.
( ) Representação gráfica em projeção vertical ortogonal de planos internos ou de elementos da edificação.
( ) Toda e qualquer medida expressa em peças gráficas de projetos arquitetônicos e urbanísticos.
Assinale a sequência correta.
A
1 2 3 4
B
1 4 3 2
C
2 3 1 4
D
3 1 2 4
E
4 1 2 3
A NBR 6492/2021 trata da documentação técnica para projetos arquitetônicos e urbanísticos e seus requisitos para a elaboração de projetos; dentre eles, a convenção para a representação dos materiais. Em relação à representação dos materiais em hachuras, observe as ilustrações presentes na Tabela 2:
Tabela 2: Representação de diferentes materiais.
Relacione adequadamente cada figura ao seu respectivo material.
A
I. Concreto II. Aterro III. Aço em corte IV. Talude
B
I. Concreto II. Madeira em vista e em corte III. Aço em corte IV. Terra
C
I. Argamassa, cimentado II. Terra III. Isolante termoacústico IV. Aterro
D
I. Argamassa, cimentado II. Madeira em vista e em corte III. Isolante termoacústico IV. Terra
De acordo com a NBR 6492, assinale a alternativa correta.
A
Cota é toda e qualquer medida expressa somente em centímetros em peças gráficas de projetos arquitetônicos.
B
Cota de nível em osso é a cota de nível que considera a espessura do revestimento.
C
Elevação de projetos arquitetônicos é a representação gráfica em projeção horizontal linear de elementos da edificação.
D
Cortes transversais e longitudinais não podem ser marcados nas fachadas.
E
Planta de implantação é a planta que compreende a localização e as dimensões da edificação, conjunto edificado ou espaços não edificados, e do edifício isolado no lote ou na área de intervenção, indicando, em escala compatível, as dimensões do terreno, recuos, projeção da(s) cobertura(s) e áreas permeáveis e impermeáveis.
Assinale a alternativa que indica corretamente o tipo e a espessura de linha utilizado para representação de projeções importantes no desenho arquitetônico, segundo a NBR6492/1994.
A
Traço e ponto e 0,15 mm
B
Tracejada e 0,20 mm
C
Tracejada e 0,10 mm
D
Traço-dois pontos e 0,15 mm
E
Traço-dois pontos e 0,20 mm
De acordo com a ABNT NBR 6492/2021, referente à “Documentação técnica para projetos arquitetônicos e urbanísticos – Requisitos”, a “planta de situação” tem a função de situar a:
A
edificação no lote ou na área de intervenção, indicando as dimensões do terreno, os recuos, a projeção da(s) cobertura(s) e as áreas permeáveis e impermeáveis
B
área de intervenção no terreno em relação às áreas vizinhas ou aos terrenos vizinhos que compõem a(s) quadra(s) e ao(s) logradouro(s) que a limita(m)
C
edificação a partir da resultante de um plano secante horizontal que corta a edificação em uma altura igual a 1,00 m
D
edificação a partir da resultante de um plano secante horizontal que corta a edificação em uma altura igual a 1,50 m
"Representação gráfica realizada a partir de um plano secante vertical que divide o edifício ou outro objeto em duas partes, no sentido longitudinal ou no transversal." NBR 6492 Documentação técnica para projetos arquitetônicos e urbanísticos — Requisitos
A definição refere-se a:
A
Curva de nível.
B
Cota de nível.
C
Fachada.
D
Planta planimétrica.
E
Corte.
De acordo com a NBR 6492, nas pranchas de desenho mais usuais, o carimbo deve estar posicionado no canto inferior direito e deve ser reservado à titulação e numeração dos desenhos, seguindo o formato A4. Qual dos seguintes itens corresponde a um elemento que deve, obrigatoriamente, estar no carimbo?
A
As convenções gráficas.
B
A indicação da revisão.
C
A legenda de símbolos.
D
As notas gerais.
