Qual das opções abaixo NÃO faz parte da documentação escrita que deve ser apresentada para o Levantamento de Dados para o Projeto Arquitetônico (LV-ARQ), conforme a ABNT NBR 6492:2021?


A

Dados ambientais locais.


B

Dados urbanísticos.


C

Dados legislativos.


D

Registros fotográficos de terreno e vizinhança, preferencialmente coloridas e com indicação esquemática dos pontos de vista e textos explicativos.


E

Planilha com a identificação e quantificação das áreas construídas, livres e permeáveis.

A Documentação como construído (“as built”), de acordo com a NBR 6492, é:


A

O levantamento quantitativo de todos os materiais, elementos e componentes especificados no projeto, com as informações completas e suficientes para a sua orçamentação e aquisição.


B

A última revisão do projeto executivo, em que a representação gráfica constante no projeto da edificação está condizente com a obra acabada, ou seja, todas as alterações realizadas durante a obra devem estar devidamente registradas deste documento e podem facilitar as manutenções ou intervenções na edificação.


C

Um documento preliminar do projeto que caracteriza o empreendimento ou o projeto objeto de estudo, que contém o levantamento das informações necessárias, incluindo a relação dos setores que o compõem, suas ligações, necessidades de área, características gerais e requisitos especiais, posturas municipais, códigos e normas pertinentes.


D

A coleta de dados e informações técnicas sobre terreno, vizinhança, legislação incidente e condições ambientais locais, que auxiliam na elaboração e desenvolvimento do projeto arquitetônico. Outros levantamentos de dados pertinentes, que interessem à arquitetura, também podem ser realizados.


E

A apresentação, de forma clara e organizada, de todas as informações necessárias para a construção, detalhes construtivos, todas as dimensões (cotas) necessárias para a construção do edifício, especificações (informações de acabamentos), níveis e especificações de serviços inerentes.

A NBR 6492 fixa as condições exigíveis para representação gráfica de projetos de arquitetura, visando à sua boa compreensão. De acordo com o que estabelece essa norma técnica, não é uma informação de presença obrigatória na legenda:


A

Identificação da empresa e do profissional responsável pelo projeto.


B

Autoria do desenho e do projeto.


C

Indicação de revisão.


D

Título do desenho.


E

Convenções gráficas.

A NBR 6492 define a forma de representação dos materiais mais utilizados. Nesse sentido, a representação abaixo corresponde a:


Imagem associada para resolução da questão


A

Mármore/granito em vista


B

Madeira em corte


C

Compensado de madeira


D

Aço em corte


E

Mármore/granito em corte

A NBR 6492 estabelece que nos desenhos a mão livre e nos desenhos por instrumento poderão ser utilizados tanto lápis, quanto tinta, fazendo recomendações para um ou para outro de acordo com o tipo de papel. Diante disso, assinale a alternativa que faz a correlação adequada:


A

Mina plástica – papéis cronaflex, schoeller e poliéster.


B

Hidrográfica – papéis manteiga, vegetal e poliéster.


C

Mina de grafite – papéis manteiga, cronaflex, albanene, poliéster, schoeller, sulfite grosso.


D

Nanquim – papéis manteiga, vegetal, poliéster, cronaflex e schoeller.


E

Lápis – papéis manteiga, vegetal, poliéster, canson, cronaflex e Schoeller.

Assinale a alternativa CORRETA quanto à representação gráfica das cotas de nível de um projeto de uma edificação, em corte, segundo a NBR 6492.


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão


E

Imagem associada para resolução da questão

Observe a imagem a seguir:


Imagem associada para resolução da questão

Fonte: ABNT NBR 6492 (2021), editado.


De acordo com a ABNT NBR 6492/2021, referente à “Documentação técnica para projetos arquitetônicos e urbanísticos – Requisitos”, a planta acima possui uma indicação [a] que representa, pela linha estreita composta por traço e dois pontos:


A

projeção de elemento acima do plano de corte


B

projeção de elemento abaixo do plano de corte


C

contornos de elemento oculto em uma planta de situação


D

contornos de elemento visível em uma planta de situação

De acordo com a ABNT NBR 6492/2021, referente à “Documentação técnica para projetos arquitetônicos e urbanísticos – Requisitos”, a altura de letras e algarismos para denominação dos ambientes, marcação dos eixos e representação gráfica de acesso deve ser de:


A

2,5 mm


B

3,0 mm


C

3,5 mm


D

4,0 mm

Segundo a norma ABNT NBR 6492:2021, que dispõe sobre a documentação técnica para projetos arquitetônicos e urbanísticos – requisitos, o projeto executivo arquitetônico (PE-ARQ) deve apresentar, de forma clara e organizada, todas as informações necessárias para a construção, detalhes construtivos, todas as dimensões (cotas) necessárias para a construção do edifício, especificações (informações de acabamentos), níveis e especificações de serviços inerentes. De acordo com esta norma, assinale a alternativa correta.


A

São desenhos obrigatórios: planta geral de implantação; planta e cortes de terraplenagem; plantas dos pavimentos; planta das coberturas; plantas, cortes e elevações de ambientes especiais; detalhes de elementos da edificação e de seus componentes construtivos em escalas compatíveis.


B

São desenhos opcionais e complementares: detalhes de elementos da edificação e de seus componentes construtivos em escalas compatíveis; perspectivas; maquetes construídas em escala ou eletrônicas; fotografias e montagens; recursos audiovisuais.


C

São desenhos obrigatórios: planta geral de implantação; planta e cortes de terraplenagem; plantas dos pavimentos; planta das coberturas; plantas, cortes e elevações de ambientes especiais; detalhes de elementos da edificação e de seus componentes construtivos em escalas compatíveis; perspectivas.


D

São desenhos opcionais e complementares: planta e cortes de terraplenagem; detalhes de elementos da edificação e de seus componentes construtivos em escalas compatíveis; perspectivas; maquetes construídas em escala ou eletrônicas; fotografias e montagens; recursos audiovisuais.

Conforme NBR 6492 Documentação técnica para projetos arquitetônicos e urbanísticos — Requisitos vigente, marque a alternativa que corresponde ao documento gráfico que deve indicar norte, escala, curvas de nível, arruamento, logradouros adjacentes, indicação da localização do terreno ou gleba:


A

Planta de localização


B

Elevações


C

Corte geral.


D

Planta-baixa.


E

Planta de situação.

De acordo com a NBR 6492/94 - Representação de Projetos de Arquitetura, as representações gráficas abaixo, representam respectivamente os cortes de quais elementos abaixo?



Imagem associada para resolução da questão


• A imagem de cima representa a secção de um elemento construtivo que está representado por duas linhas contínuas paralelas horizontais com hachura entre elas, formada por pontos e pequenos polígonos de formato triangular, distribuídos aleatoriamente.

• A imagem de baixo representa a secção de um elemento construtivo que está representado por duas linhas contínuas paralelas horizontais com hachura entre elas, formada por uma linha contínua em formato de mola que toca a linha de cima e a linha de baixo.


A

Aterro e Talude.


B

Granito e Alvenaria.


C

Concreto e Isolamento Térmico.


D

Concreto e Gesso.

“Plano secante vertical que divide a edificação em duas partes, seja no sentido longitudinal, seja no transversal” (NBR 6492). Essa é a definição usada para:


A

planta de situação


B

elevação


C

fachada


D

corte

Normatizado em NBR 6.492 os Elementos básicos do projeto constituem-se em peças gráficas e peças escritas. As peças gráficas do projeto são as indicadas a seguir:

a) plantas: planta de situação, planta de locação (ou implantação), planta de edificação.

b) corte.

c) fachada.

d) elevações.

e) detalhes ou ampliações.

f) escala.

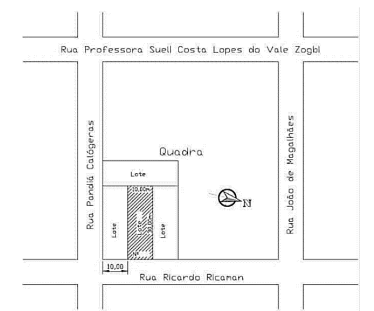

Diante do exposto, analise a figura abaixo:

Imagem associada para resolução da questão

Figura 1. Exemplo de Planta (sem escala)

Assinale a alternativa correta.


A

A Figura 1 Representa Exemplo de Planta de Locação


B

A Figura 1 Representa Exemplo de Planta de Situação


C

A Figura 1 Representa Exemplo de Planta de Edificação


D

A Figura 1 Representa Exemplo de Planta de Localização

De acordo com a NBR 6.492, é INCORRETO afirmar que:


A

A linha contínua larga tem aplicação em curvas de níveis principais, dentre outros.


B

As larguras das linhas devem ser escolhidas de acordo com o tipo, tamanho, escala do desenho e os métodos de reprodução. Em cada grupo de linhas, as linhas extralarga, larga e estreita seguem a proporção 1, 1/2 e 1/4.


C

O tipo de fonte a ser utilizado deve ser sem serifas e apresentar traço com espessura uniforme e equivalente a um décimo da altura da letra em caixa alta.


D

NP é o norte de projeto, uma indicação da posição relativa entre os vários desenhos constituintes do projeto.


E

As cotas devem ser indicadas utilizando-se o sistema métrico de medidas. Em um único desenho, deve-se utilizar várias unidades de medida.

De acordo com a NBR 6492, analise as assertivas abaixo:


I. N.A. refere-se à cota de nível acabado que não considera a espessura do revestimento.

II. Os cortes transversais e longitudinais podem ser marcados nas fachadas.

III. Planta de situação é a planta que compreende a localização e as dimensões da edificação, conjunto edificado ou espaços não edificados, e do edifício isolado no lote ou na área de intervenção, indicando, em escala compatível, as dimensões do terreno, recuos, projeção da(s) cobertura(s) e áreas permeáveis e impermeáveis.


Quais estão corretas?


A

Apenas I.


B

Apenas II.


C

Apenas III.


D

Apenas II e III.


E

I, II e III.

A NBR 6492 fixa as condições exigíveis para representação gráfica de projetos de arquitetura, visando à sua boa compreensão. Em seu texto, define que em seções, o perfil natural do terreno deve ser representado utilizando-se a linha


A

tracejada estreita.


B

contínua extralarga.


C

traço e ponto estreita.


D

contínua estreita com zigue-zague.

Com relação às definições e determinações da ABNT NBR 6492:2021, “Documentação Técnica para Projetos Arquitetônicos Urbanísticos – Requisitos”, assinale V para a afirmativa verdadeira e F para a falsa.


( ) Corte é o plano secante horizontal que divide a edificação em duas partes, seja no sentido longitudinal, seja no transversal.

( ) Fachada é a representação gráfica da projeção vertical ortogonal de cada um dos lados planos externos de uma edificação.

( ) O carimbo deve estar posicionado no canto inferior esquerdo das folhas de desenho e deve ser reservado à titulação e numeração dos desenhos, seguindo o formato A4.


As afirmativas são, na ordem apresentada, respectivamente,


A

V – V – V.


B

F – F – F.


C

F – V – F.


D

V – V – F.


E

V – F – V.

Em termos de projetos arquitetônicos, a norma ABNT NBR 6492:2021 (Documentação técnica para projetos arquitetônicos e urbanísticos — Requisitos) estabelece que algumas das aplicações gerais da linha do tipo traço e ponto extralarga, são como


A

linhas de arestas e de contornos não visíveis.


B

linhas de cota e de indicação de chamada ou de indicação de sentidos de acesso.


C

linhas de extremidades e na mudança de direção na marcação dos planos de corte.


D

linhas de projeções de pavimentos em balanço, marquises e beirais.


E

linhas de vistas ou cortes parciais interrompidos.

Conforme a ABNT NBR 6492:2021, qual das definições abaixo está ERRADA?


A

CORTE: representação gráfica realizada a partir de um plano secante vertical que divide o edifício ou outro objeto em duas partes, no sentido longitudinal ou no transversal.


B

ELEVAÇÃO (projetos arquitetônicos): representação gráfica em projeção vertical ortogonal de planos internos ou de elementos da edificação.


C

PLANTA DE IMPLANTAÇÃO: planta que compreende a localização e as dimensões da edificação, conjunto edificado ou espaços não edificados, e do edifício isolado no lote ou na área de intervenção, indicando, em escala compatível, as dimensões do terreno, recuos, projeção da(s) cobertura(s) e áreas permeáveis e impermeáveis.


D

PLANTA DE SITUAÇÃO: planta com a função de situar a área de intervenção no terreno em relação às áreas vizinhas ou aos terrenos vizinhos que compõem a(s) quadra(s) e ao(s) logradouro(s) que a limita(m).


E

REFERÊNCIA DE NÍVEL: indicação do nível altimétrico referenciado em peças gráficas de projetos arquitetônicos e urbanísticos.

De acordo com a NBR 6492: 2021, o tipo de linha estreita para representar em uma planta baixa os contornos e arestas não visíveis e as projeções de beirais são, respectivamente,


A

traço e ponto / traço e dois pontos.


B

traço e ponto / tracejada.


C

tracejada / traço e dois pontos.


D

tracejada / traço e ponto.
